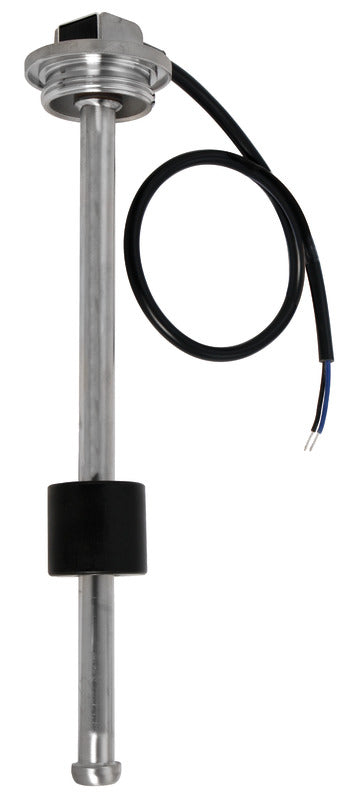

Dieser vertikale AISI 316-Tankfüllstandssensor mit S3-Gewindeflansch, 0–190 Ω hat eine Nennlänge von 28 cm und ist für die Füllstandsmessung in Kraftstoff- und Wassertanks vorgesehen. Der Sensor ist mit 12/24 V-Systemen kompatibel und wird vertikal von der Tankoberseite montiert.
Der Füllstand wird durch einen beweglichen, ringförmigen Schwimmer um das Sensorrohr erfasst. Der Widerstand steigt von ca. 0 Ω am unteren Ende des Sensors auf ca. 190 Ω am oberen Ende, sodass ein kompatibles Tankanzeigeinstrument Änderungen des Flüssigkeitsstands anzeigen kann. Die Toleranz des Ausgangs beträgt ±(R × 1,5 % + 1 Ω).

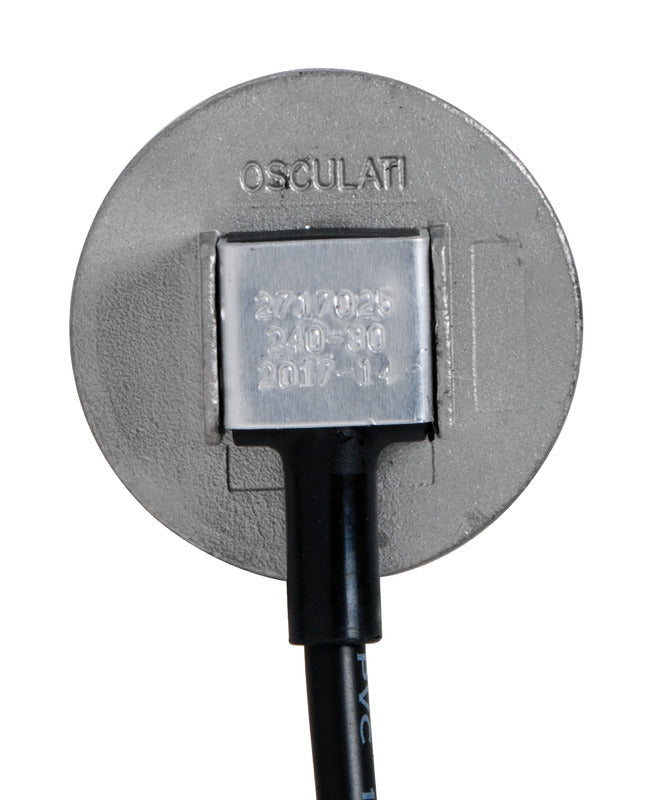

Der Sensor besteht aus AISI 316-Edelstahl. Das obere Gehäuse hat einen Durchmesser von Ø53,5 mm, das Sensorrohr misst Ø12,7 mm und der Schwimmer misst Ø35 × 32 mm. Die Nennlänge des Sensors beträgt 280 mm mit einer zulässigen Abweichung von ±5 mm.

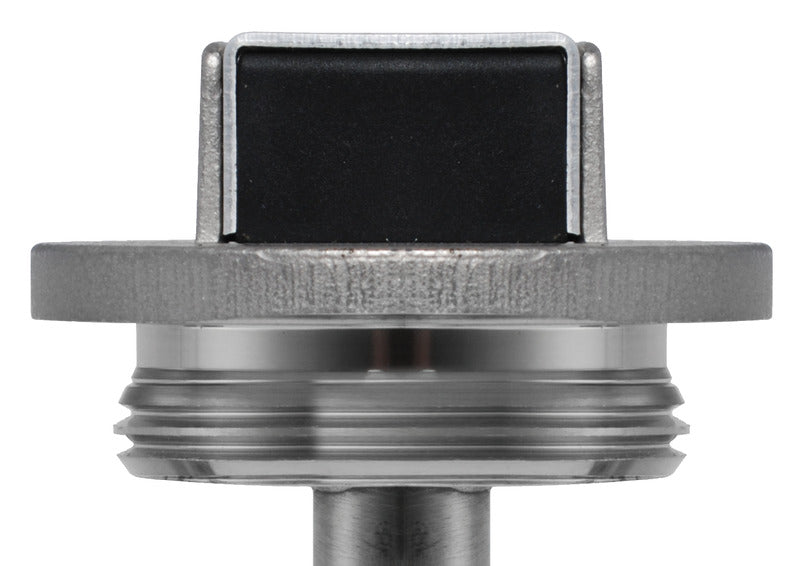

Die Montage erfolgt über ein BSP 1 1/4"-S3-Gewinde. Der elektrische Anschluss besteht aus zwei Leitern, wobei Schwarz das Signal und Blau den gemeinsamen Leiter darstellt. Das Kabel ist 460 ±20 mm lang. Der Sensor verfügt über die Schutzart IP65, eine Nennleistung von 125 mW und einen maximalen Betriebsstrom von 300 mA.
Die Betriebstemperatur liegt zwischen −40 °C und +85 °C. Die Sensorfamilie entspricht den Normen ABYC H-24, USCG 33 CFR 183.590 und ISO 10088 sowie der EMV-Richtlinie 2014/30/EU mit den relevanten EN-Normen. Die Instrumentenkompatibilität umfasst Yazaki mit drei Leitern, Faria Europa, VDO, Uflex und Guardian, sofern das Instrument den entsprechenden europäischen Widerstandsbereich unterstützt.
Bei der Montage auf einem Tank mit internationalem S5-Flansch kann der separate S5-auf-S3-Montageflansch mit der Art.-Nr. 52.746.10 verwendet werden. Der Sensor und der Schwimmer müssen so montiert werden, dass sich der Schwimmer frei entlang des Sensorrohrs bewegen kann.
Wichtige FunktionenFür Kraftstoff- und Wassertanks
Widerstandsbereich: 0–190 Ω
Nennlänge: 28 cm
12/24 V-kompatibel
AISI 316-Edelstahl
BSP 1 1/4"-S3-Gewindemontage
IP65
Kabellänge: 460 ±20 mm
Betriebstemperatur: −40 °C bis +85 °C
