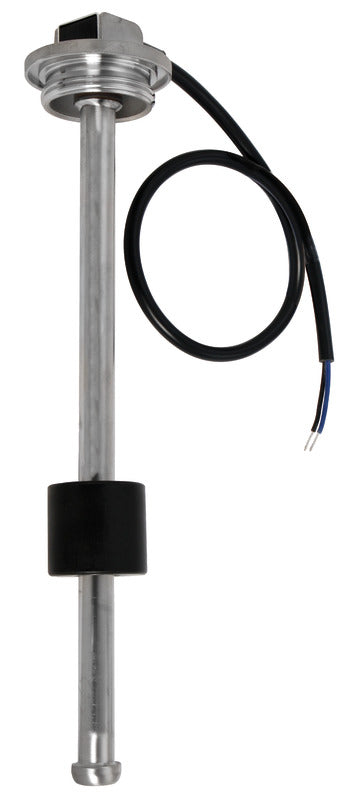

Vertikaler Tankfüllstandsensor aus AISI 316 mit S3-Gewindeflansch, 240–33 Ω in 28 cm Länge ist für die Füllstandsmessung in Kraftstoff- und Wassertanks konzipiert. Der Sensor kann in 12-V- und 24-V-Installationen verwendet werden und ist mit Füllstandsanzeigen kompatibel, die mit einer Widerstandskennlinie von 240–33 Ω arbeiten.

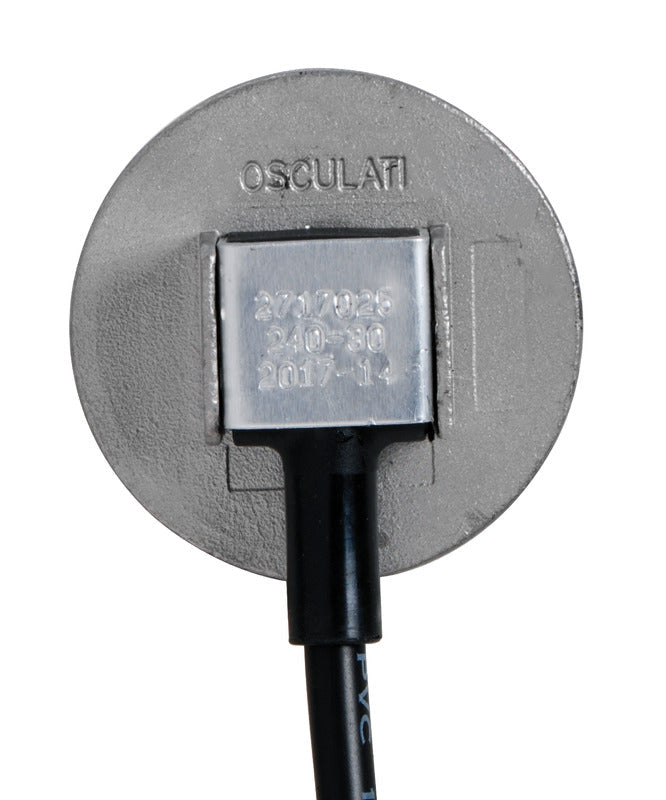

Der Füllstand wird durch einen ringförmigen Schwimmer erfasst, der sich entlang des vertikalen Sensorstabs bewegt und den elektrischen Widerstand des Sensors verändert. Der Anschluss erfolgt über zwei Adern: Schwarz für das Signal und Blau für den gemeinsamen Anschluss. Die Nennleistung beträgt 0,125 W und der maximale Betriebsstrom 300 mA.
Der Sensor besteht aus AISI 316 Edelstahl und verfügt über die Schutzart IP65. Die nominelle Sensorlänge beträgt 280 mm bei einer zulässigen Längenabweichung von ±5 mm. Der Kopf misst Ø53,5 mm, der Sensorstab Ø12,7 mm und der Schwimmer Ø35 × 32 mm. Das angeschlossene Kabel hat eine Länge von 460 ±20 mm.

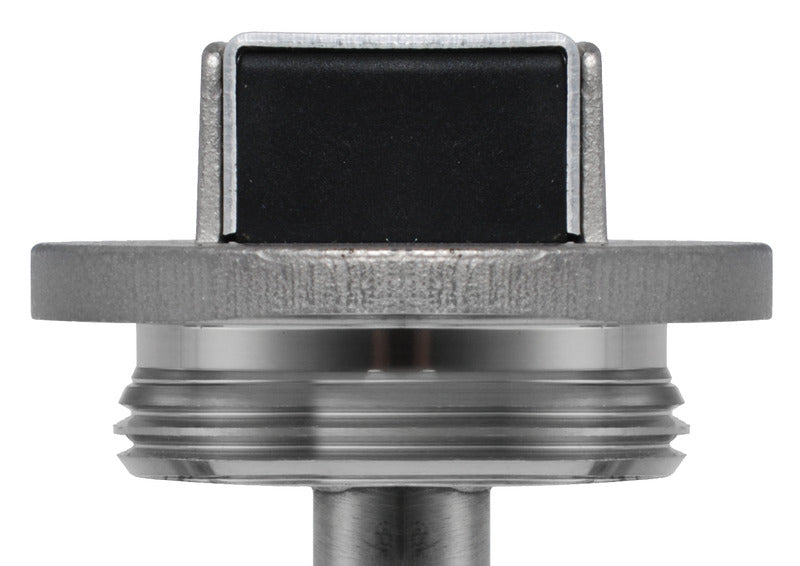

Die Montage erfolgt über eine S3-Gewindeschnittstelle mit BSP 1 1/4"-Gewinde. Bei der Installation in einem Tank ohne vorhandene S3-Schnittstelle muss eine geeignete Flansch- und Dichtungslösung verwendet werden. Bei dünnwandigen Metalltanks kann eine S3-Schnittstelle um ein Ø50-mm-Loch mit einem angeschweißten Flansch hergestellt werden. Bei Kunststofftanks kann eine Flansch- und Dichtungslösung mit Ø50-mm-Hauptloch und 4,0–4,2-mm-Schraublöchern verwendet werden. Der Tank muss vor der Bearbeitung entleert und gereinigt werden.
Der Sensor kann zusammen mit kompatiblen 240–33-Ω-Instrumenten unter anderem von Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom und Taiwan/Wena verwendet werden. Die Füllstandsanzeigen mit den Art.-Nr. 27.160.00 und 27.170.00 weisen denselben dokumentierten Widerstandsbereich auf. Für Tanks mit einem vorhandenen 5-Loch-S5-Flansch kann der separate S5-auf-S3-Montageflansch mit der Art.-Nr. 52.746.10 verwendet werden.
Die Produktfamilie entspricht den Normen ABYC H-24, USCG 33 CFR 183.590 und ISO 10088 sowie der EMV-Richtlinie 2014/30/EU mit den Standardverweisen EN 61326-1:2013, EN 61000-6:2007 und EN 61000-6:2007/A1:2011/AC:2012.
Wichtige FunktionenFür Kraftstoff- und Wassertanks
Widerstandsbereich: 240–33 Ω
Kompatibel mit 12/24-V-Installationen
Sensorlänge: 28 cm
Material: AISI 316 Edelstahl
S3-Gewindeschnittstelle mit BSP 1 1/4"-Gewinde
Schutzart: IP65
Arbeitstemperatur: −40 °C bis +85 °C
Zwei-Draht-Anschluss mit Signal und gemeinsamem Anschluss
Kabellänge: 460 ±20 mm
