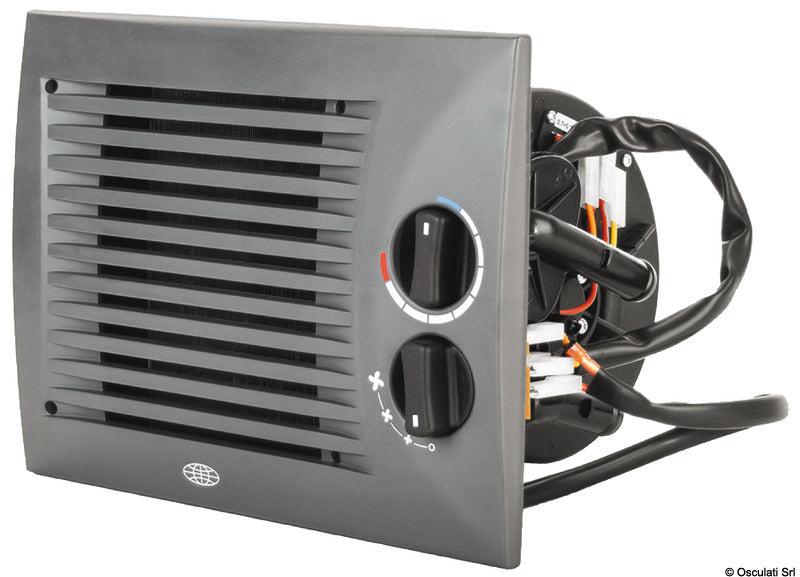

AUTOTERM ARIZONA Flüssigkeits-Wärmetauscher mit integriertem Gebläse im Modell ARIZONA 600 ist ein 12-V-Gebläsekonvektor für wasserführende Heizsysteme. Das Gerät überträgt Wärme von zirkulierendem Kühlmittel an die Raumluft und liefert eine Heizleistung von 5,9 kW mit Ethylenglykol sowie ein Nennluftvolumen von 347 m³/h.
Das integrierte aktive Gebläse saugt Luft durch seitliche Öffnungen an, leitet sie durch die Wärmetauscherspirale und gibt die erwärmte Luft durch den frontseitigen Luftauslass ab. Das Gebläse verfügt über drei Geschwindigkeitsstufen, die über einen Drehknopf am Frontpanel gewählt werden. Ein separater Drehknopf bedient das integrierte Ventil im Kühlmittelkreislauf. Das Gebläse kann auch zur Luftzirkulation verwendet werden, wenn die Wärmequelle keine Wärme erzeugt.
Der Wärmetauscher ist mit AUTOTERM Flow 5 D, Flow 5 B und Flow 14D kompatibel. Er kann zudem an einen bestehenden Kühlmittelkreislauf in einem Fahrzeug oder Motor angeschlossen werden. Die zugehörigen Flow-Heizgeräte mit den Art.-Nr. 50.261.12, 50.262.12 und 50.262.24 können als hydronische Wärmequelle dienen, aber der ARIZONA 600 selbst erfordert immer eine 12-V-Stromversorgung.

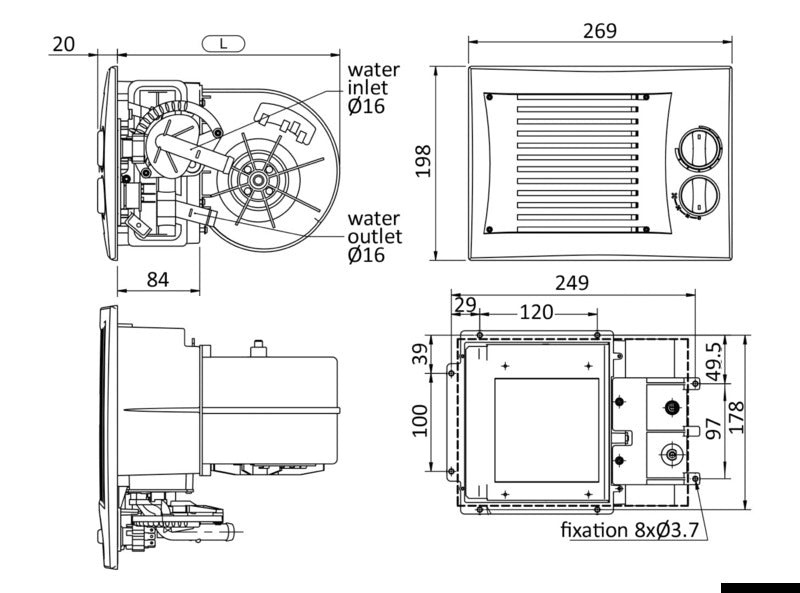

Das Frontpanel misst 269 × 198 mm und ist aus hitze- und schlagfestem ABS gefertigt. Das interne Kunststoffteil besteht aus Polypropylen, und das abnehmbare Frontpanel ermöglicht den Zugang zur Bedienung und Befestigung des Geräts. Die Einbautiefe beträgt 227 mm, während der dahinterliegende Montagerahmen 249 × 178 mm misst.
Das Gerät ist für den Schott- oder Wandeinbau durch einen Ausschnitt von 235 ±1 × 170 ±1 mm vorgesehen. Der Montagerahmen wird durch acht Ø3,7-mm-Löcher befestigt. Die Welle des Gebläsemotors sollte nach Möglichkeit horizontal positioniert werden, und das Gerät muss an einem belüfteten Ort installiert werden. Es darf nicht in das Gehäuse gebohrt werden, da dies den Wärmetauscher beschädigen kann.
Kühlmitteleinlass und -auslass haben einen Ø16-mm-Anschluss. Die Schläuche müssen mit geeigneten Schlauchklemmen gesichert werden, und die Installation muss auf Dichtheit geprüft werden. Das Kühlmittel muss frostschützend, korrosionsbeständig gegenüber Kupfer und Aluminium sowie für Kühlsysteme zugelassen sein. Die maximal zulässige Innentemperatur beträgt 100 °C bzw. 88 °C bei Verwendung mit einem AUTOTERM Flow-Heizgerät. Der Umgebungstemperaturbereich für den Betrieb liegt zwischen -30 °C und +80 °C.
Der elektrische Anschluss ist zweipolig, und es wird ein Kabelquerschnitt von mindestens 1,5 mm² empfohlen. Das separate 2-polige Stecker-Set FR052 passt zur Herstellerreferenz FR012, ist jedoch nicht im Lieferumfang enthalten. Die acht Schrauben zur Befestigung des Wärmetauschers im Schott sind ebenfalls nicht enthalten.
Wichtige Funktionen12-V-Flüssigkeits-Wärmetauscher mit integriertem aktivem Gebläse
Heizleistung: 5,9 kW mit Ethylenglykol
Nennluftvolumen: 347 m³/h
Elektrische Leistungsaufnahme: 130 W
Drei Gebläsegeschwindigkeiten und integriertes Kühlmittelventil
Ein frontseitiger Luftauslass
Ø16 mm Kühlmitteleinlass und -auslass
Schott-/Wandeinbau mit Ausschnitt von 235 ±1 × 170 ±1 mm
Kompatibel mit AUTOTERM Flow 5 D, Flow 5 B und Flow 14D
Herstellerreferenz: FR012
