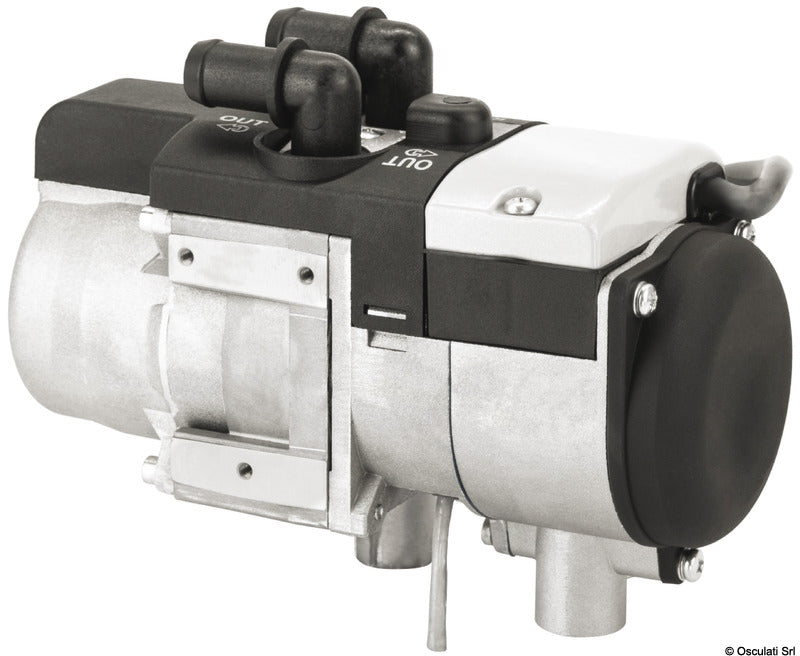

Bei dieser AUTOTERM Flow Diesel-Flüssigkeitsheizung handelt es sich um eine hydronische Flow 5D-Heizung für 24 V DC mit einer Heizleistung von 5 kW. Sie erwärmt das Kühlmittel in einem geschlossenen Flüssigkeitskreislauf und kann zum Heizen von Kabinen und anderen Innenräumen in Booten und Fahrzeugen sowie zur Motorvorwärmung eingesetzt werden.
Das Heizgerät misst 220 × 90 × 136 mm und wiegt 2,4 kg. Die normale elektrische Leistungsaufnahme liegt bei 42 W, während der Stromverbrauch beim Start 120 W beträgt. Der Kraftstoffverbrauch ist mit 0,7 l/h angegeben. Die optimale Flüssigkeitsmenge im Kreislauf beträgt 10–12 Liter und der Flüssigkeitsstrom liegt bei 1.200 l/h bei 0 bar oder 800 l/h bei 0,18 bar. Die Kühlmittelanschlüsse haben einen Außendurchmesser von 18 mm.
Für Boote wird die Heizung richtungsweisend für Bootslängen von 10–13 m im Mittelmeerklima und 8–11 m im nordischen Klima empfohlen. Die Flow 5D kann zudem zur Motorvorwärmung bei Umgebungstemperaturen bis zu −45 °C und in Arbeitshöhen von bis zu 1.000 Metern über dem Meeresspiegel verwendet werden. Der Dieselkraftstoff muss der Norm EN 590 entsprechen, und die Heizung ist nach UN ECE R10 und R122 zertifiziert.

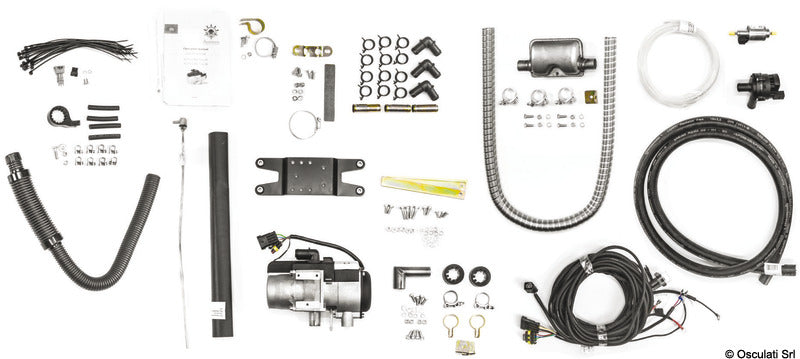

Das Installationsset enthält eine Kraftstoffpumpe mit Halterung und Gummidichtung, eine elektrische Flüssigkeitspumpe, einen Kabelbaum für Pumpe und Bedienpanel, einen Luftansaugschlauch mit Filter, 1 m Abgasrohr, einen Schalldämpfer mit Montageset, einen L-förmigen Abgasadapter, einen Wärmeschutz, 5,5 m Nylon-Kraftstoffschlauch mit Schutzüberzug, eine Kühlmittelschlauchkupplung, 2 m Kühlmittelschlauch sowie eine Wärmeisolierung.
Das digitale Bedienpanel mit Art.-Nr. 50.251.01 ist separat erhältlich und für den Betrieb erforderlich. Die Installation erfordert außerdem einen separaten 16-mm-Warmwasserzirkulationsschlauch, beispielsweise Art.-Nr. 17.740.16, sowie bei Bedarf lokale Flüssigkeits-Luft-Wärmetauscher. Gebläsekonvektoren mit den Art.-Nr. 50.267.01, 50.267.02, 50.266.01 und 50.266.02 sind für den Empfang der erwärmten Flüssigkeit aus der Heizung vorgesehen. Die Abgasdurchführungen 50.255.01, 50.255.02 und 50.255.03 können als optionales Installationszubehör verwendet werden.
Das Heizgerät wird horizontal oder um 90° gedreht mit der Luftpumpe nach oben weisend montiert. Es wird mit mindestens drei M5 × 12-Schrauben bei 10 Nm an der Halterung befestigt, während die Halterung mit vier M6-Schrauben bei 11,8 Nm befestigt wird. Der Installationsort muss belüftet und vor Spritzwasser, Staub und Feuchtigkeit geschützt sein. Lufteinlass und Abgasauslass müssen mindestens 20 cm voneinander getrennt sein, und flexible Luftansaug- und Abgasrohre dürfen jeweils bis zu 2 m lang sein. Bei Segelbooten muss die Abgasdurchführung am Heck platziert werden und nicht an der Rumpfseite.
Das Abgasrohr kann während des Betriebs bis zu 500 °C erreichen und muss an wärmeempfindlichen Stellen isoliert werden. Die empfohlene Gesamtkraftstoffschlauchlänge beträgt maximal 5 m, aufgeteilt in maximal 1 m vom Tank zur Pumpe und 4 m von der Pumpe zur Heizung. Elektrische Anschlüsse, Kraftstoff- und Kühlmittelschläuche, Abgasanlage und Lufteinlass sollten mindestens einmal jährlich überprüft werden. Die Heizung sollte zudem außerhalb der Heizsaison mindestens einmal im Monat für 20 Minuten aktiviert werden.
Wichtige FunktionenHydronische Dieselheizung für 24 V DC
5 kW Heizleistung
42 W normale elektrische Leistungsaufnahme
120 W elektrische Leistungsaufnahme beim Start
Kraftstoffverbrauch: 0,7 l/h
Heizgerätemaße: 220 × 90 × 136 mm
Kühlmittelanschlüsse: Ø18 mm
Optimale Flüssigkeitsmenge im Kreislauf: 10–12 Liter
Komplettes Installationsset mit Pumpen, Schläuchen, Abgasteilen und Kabelbaum
Zertifiziert nach UN ECE R10 und R122
