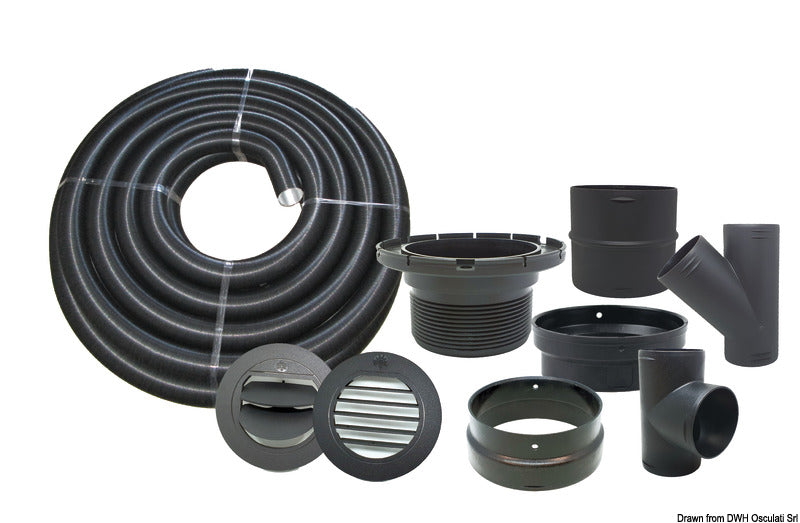

Dieses AUTOTERM Luftverteilungsset für das AIR 4D-Luftheizgerät ist dazu bestimmt, die erwärmte Luft einer AIR 4D-Heizung auf vier separate Luftauslässe zu verteilen. Das Set enthält das erforderliche Zubehör für die Einrichtung der Luftverteilung und ist für ein Ø90 mm Luftkanalsystem konfiguriert.
Die Konfiguration besteht aus einem permanent offenen Luftauslass und drei regulierbaren sowie verschließbaren Luftauslässen. Die Verteilung erfolgt über zwei Y-förmige Verbindungsstücke und ein T-förmiges Verbindungsstück, während der mitgelieferte Ø90 mm Luftschlauch eine Gesamtlänge von 10 m aufweist.
Bei der Installation muss der Luftkanal am AIR 4D-Heizgerät mit mindestens Ø90 mm beginnen. Der erste Meter sollte so gerade wie möglich verlegt werden; scharfe oder 90°-Biegungen sollten in diesem Bereich vermieden werden. Die Luftkanäle dürfen nicht gequetscht oder verformt werden, da ein erhöhter Luftwiderstand die Wärmeverteilung reduzieren und zu Überhitzung führen kann.
Bei der Verteilung auf mehrere Kanäle muss mindestens ein Luftauslass permanent offen bleiben. Die Kombination des Sets aus einem offenen und drei verschließbaren Auslässen erfüllt diese Installationsvorgabe. Y-förmige Verbindungen sollten, wo es die Installation erlaubt, bevorzugt werden, um den Widerstand im Luftstrom zu begrenzen.
Das Set ist mit dem AUTOTERM AIR 4D-Luftheizgerät kompatibel und kann zusammen mit den AIR 4D-Heizgeräten mit den Art.-Nrn. 50.254.12 und 50.254.24 verwendet werden. Das Luftverteilungsset ist passiv und verfügt daher über keine eigene Spannung oder Leistung.
Bedienpaneele und zugehörige Kabel sind nicht Bestandteil des Luftverteilungssets. Systembezogene Bedienprodukte umfassen das analoge Bedienpaneel 50.251.11, das digitale Bedienpaneel 50.251.01 und das 5 m Verlängerungskabel 50.251.12.
Wichtige FunktionenFür AUTOTERM AIR 4D-Luftheizgerät
Verteilung auf 4 Luftauslässe
1 permanent offener Luftauslass
3 regulierbare und verschließbare Luftauslässe
2 Y-förmige Verbindungsstücke
1 T-förmiges Verbindungsstück
10 m Ø90 mm Luftschlauch
Erforderliches Zubehör für die Montage der Luftverteilung enthalten
