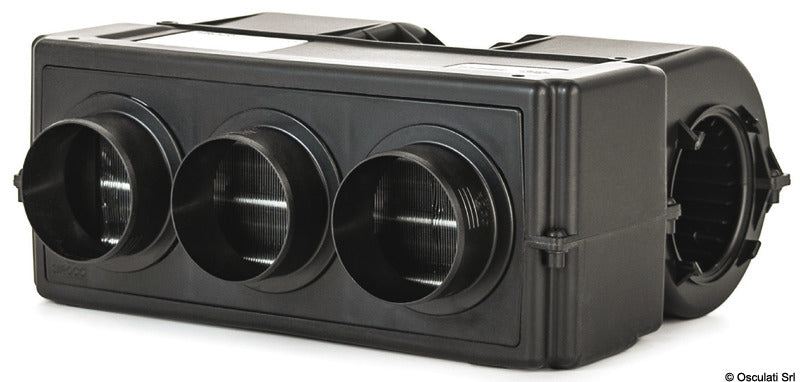

Flüssigkeits-Wärmetauscher mit integriertem Gebläse von AUTOTERM/SIROCO ist ein aktiver Flüssigkeits-Luft-Wärmetauscher zur Wärmeverteilung aus einem flüssigkeitsbasierten AUTOTERM Flow-Heizsystem. Der TENERE PERFORMA 3D60 wandelt die Wärme im Kühlmittel in erzwungene Warmluft um und verteilt diese über drei Ø60 mm Luftauslässe.
Das integrierte Radialgebläse wird von einem permanentmagnetischen 12-V-Gleichstrommotor mit hoher und niedriger Geschwindigkeit angetrieben. Der Nenndurchsatz beträgt 314 m³/h, während die Wärmeleistung mit einem Wärmeträger auf Ethylenglykolbasis 6,05 kW beträgt. Mit Wasser kann die Wärmeleistung bei 0 °C Lufteintritt, 0,5 m³/h Flüssigkeitsstrom, 100 °C Wassereintrittstemperatur und freiem Luftstrom etwa 6,65 kW erreichen. Das Gebläse kann auch zur Luftzirkulation ohne aktive Heizung genutzt werden.
Der Wärmetauscher verfügt über einen Ø16 mm Flüssigkeitseinlass und einen Ø16 mm Flüssigkeitsauslass. Die auf dem Gerät markierte Flussrichtung muss eingehalten werden, und der Heizkreislauf muss nach der Installation entlüftet werden, da Luft im Wärmetauscher die Leistung mindert. Der Wärmeträger muss frostsicher sein und Kupfer sowie Aluminium vor Korrosion schützen.

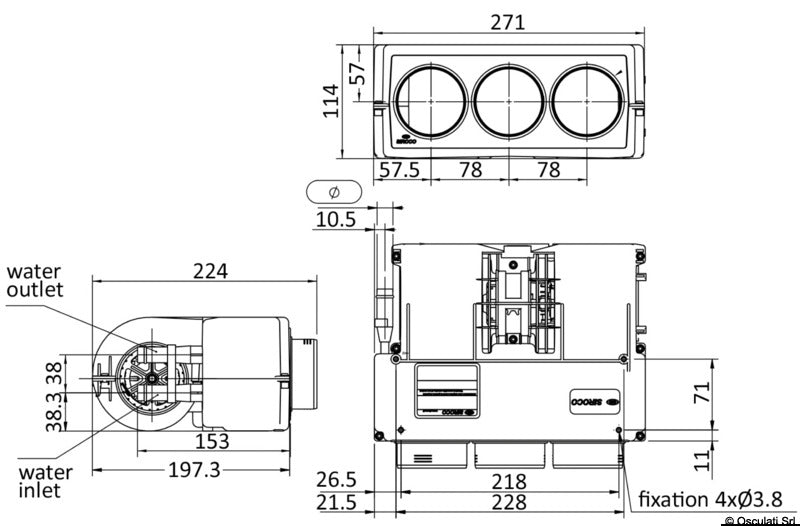

Die Kunststoffteile des Gehäuses bestehen aus Polypropylen. Das Produkt misst etwa 271 mm in der Breite, 114 mm in der Höhe und 224 mm in der Tiefe. Es ist für eine entfernte oder verdeckte Montage vorgesehen, bei der die drei Ø60 mm Luftschläuche zu separaten, richtungseinstellbaren Luftdüsen geführt werden. Ein optionaler Lufteintrittsstutzen von bis zu Ø70 mm kann für Frischluft oder Umluft montiert werden.
Das Gerät kann von oben oder unten mit vier Ø6 mm Montagelöchern auf einer Platte montiert werden. Vier Schrauben der Größe 5,5 × 14 mm sind im Lieferumfang enthalten, die maximale Plattendicke beträgt 3 mm und das empfohlene Anzugsmoment liegt bei 3 Nm. Am Gehäuse darf nicht gebohrt werden. Der Montageort muss belüftet sein, eine freie Luftzufuhr gewährleisten und vor direktem Flüssigkeitsspritzwasser geschützt sein.
Das Modell verfügt über keinen integrierten Thermostat oder Bedienungsschalter. Der elektrische Anschluss ist 3-polig ausgeführt, mit separatem Plusanschluss für hohe bzw. niedrige Geschwindigkeit sowie gemeinsamem 12-V-Minusanschluss. Die Installation erfordert mindestens 1,5 mm² Kabelquerschnitt und eine dedizierte 10-A-Sicherung. Der Drei-Positionen-Schalter mit Art.-Nr. 50.266.30 oder das AUTOTERM FR057 können zur Bedienung verwendet werden. Der 3-polige Steckersatz FR053 ist kompatibel, aber nicht im Lieferumfang enthalten.
FR014 ist kompatibel mit AUTOTERM Flow 5 D, Flow 5 B und Flow 14D. Es kann erwärmte Flüssigkeit von Heizgeräten mit den Artikelnummern 50.261.12, 50.262.12 und 50.262.24 aufnehmen. Das Gebläse des Wärmetauschers benötigt immer 12 V, auch wenn die Wärmequelle ein 24-V-Modell ist. Kompatibles Flüssigkeitszubehör umfasst das Regelventil FR036 (Ø16 mm), das Entlüftungsventil FR022, das T-Stück FR023 und das Y-Stück FR024.
Eine professionelle Installation wird empfohlen. Die zulässige Umgebungstemperatur liegt bei −25 bis +80 °C, und die maximal zulässige Innentemperatur beträgt 100 °C. Zusammen mit einem AUTOTERM Flow-Heizgerät beträgt die maximal erreichbare Innentemperatur 88 °C.
Wichtige FunktionenAktiver Flüssigkeits-Luft-Wärmetauscher
12-V-Gleichstrom-Radialgebläse mit 2 Geschwindigkeiten
Wärmeleistung: 6,05 kW mit Wärmeträger auf Ethylenglykolbasis
Nenndurchsatz: 314 m³/h
Drei Ø60 mm Warmluftauslässe
Ø16 mm Flüssigkeitsein- und -auslass
Entfernte/verdeckte Montage
Kein integrierter Thermostat oder Bedienungsschalter
Produktmaße: ca. 271 × 114 × 224 mm
Modell: TENERE PERFORMA 3D60, FR014
