Dieses Buchsenset für Relingsstützen für Ø 38 mm Carbonstangen dient zur Befestigung einer Carbonstange in einem Bimini-, Sonnensegel- oder Schattenspendersystem an Bord. Das Set ist für die Montage an einer rohrförmigen Relingsstütze oder einem Seerelingpfosten mit einem Durchmesser von Ø 25/30 mm ausgelegt.

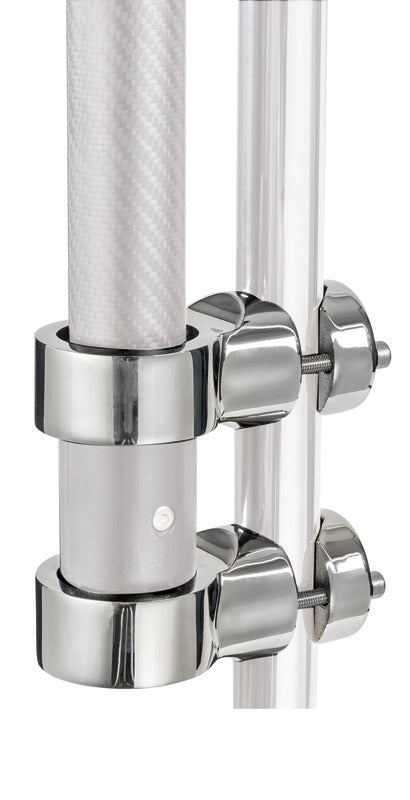

Die Konstruktion besteht aus einer unteren und einer oberen Halterung aus spiegelpoliertem Edelstahl. Die untere Halterung ist als geschlossene Blindhalterung ausgeführt, die den Boden für die Stange bildet. Die obere Halterung ist durchgängig, sodass die Stange hindurchgeführt und in der doppelten Montage fixiert werden kann.
Die Buchsen werden mithilfe eines Gegenflansches und zwei M6-Schrauben an der Relingsstütze oder dem Rohr montiert. Diese Befestigungsmethode umschließt die Halterung fest um das Rohr, ohne die Ø 25/30 mm der Relingsstütze mit dem Kompatibilitätsmaß der Carbonstange von Ø 38 mm zu verwechseln.

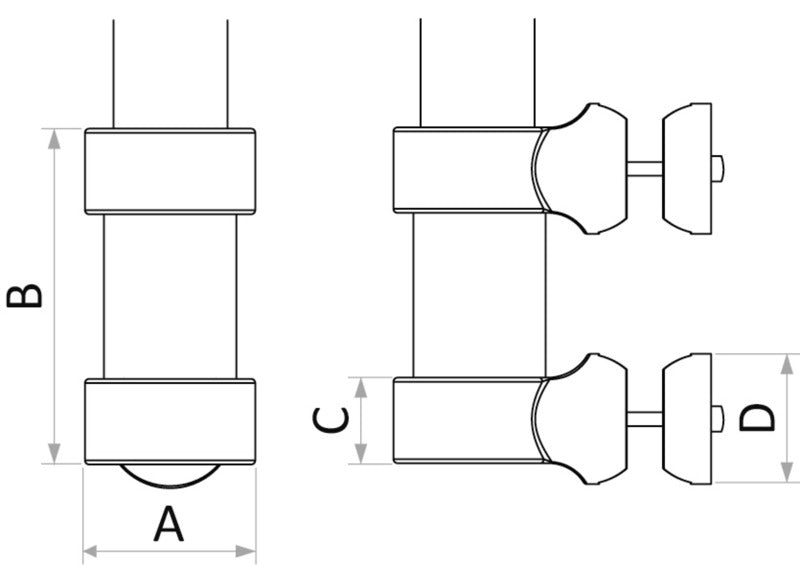

Die Buchstabenmaße der Produktzeichnung lauten A: 62 mm, B: 115 mm, C: 31 mm und D: 48 mm. Die Maße entsprechen den A/B/C/D-Angaben der Zeichnung und sind keine allgemeinen Längen-, Breiten- oder Höhenmaße.
Kompatible Carbonstangen
Das Set kann mit Ø 38 mm Carbonstangen der Art.-Nr. 46.816.02, 46.816.04, 46.816.06, 46.816.07, 46.816.08 und 46.816.10 verwendet werden.
Wichtige FunktionenBuchsenset für eine Ø 38 mm Carbonstange
Für Relingsstütze oder Rohr Ø 25/30 mm
Untere Halterung in geschlossener Blindausführung
Obere Halterung in durchgängiger Ausführung
Aus Edelstahl gefertigt
Spiegelpolierte Oberfläche
Montage mit Gegenflansch und zwei M6-Schrauben
Zeichnungsmaße A/B/C/D: 62/115/31/48 mm
