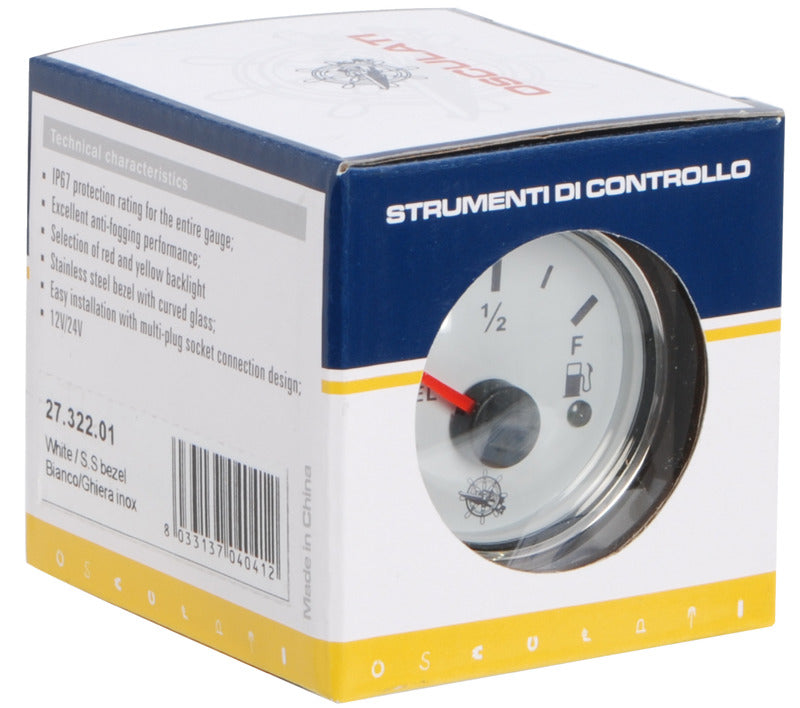

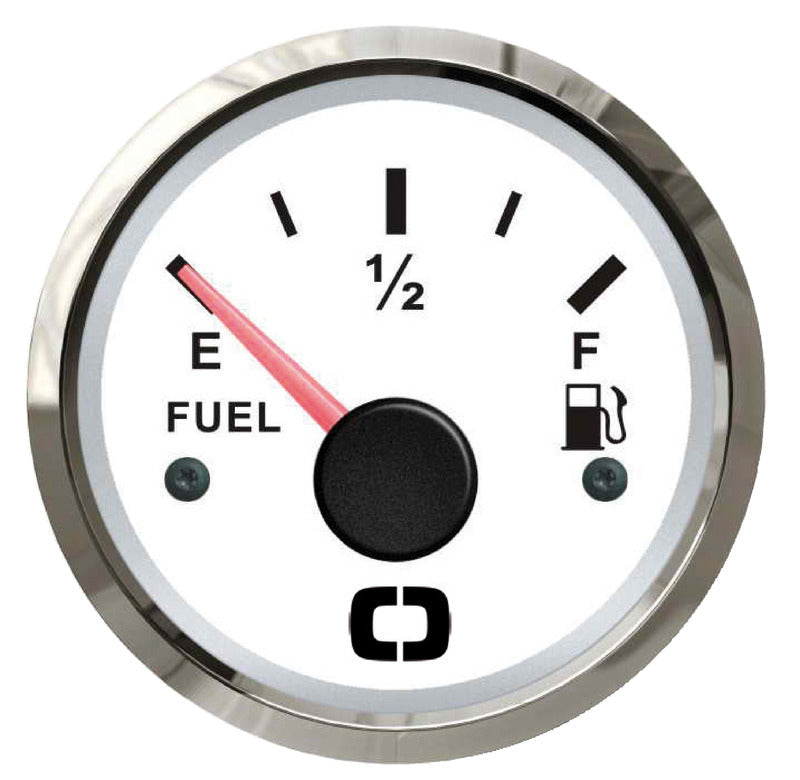

Analog brændstofniveaumåler med hvid skive og blank frontring er et elektrisk viserinstrument til overvågning af brændstofniveauet fra instrumentbordet. Måleren arbejder med et resistivt 0-190 Ω-signal og kan forsynes med 12 eller 24 V DC.
Instrumentet har analog visning, hvid instrumentskive og en blank frontring i AISI 316 rustfrit stål. Den konvekse, klare linse er antidugbehandlet, mens kapslingsklassen IP67 beskytter instrumentet mod støv og midlertidig nedsænkning i vand. Instrumenthuset er fremstillet af technopolymer.
Baggrundsbelysningen kan tilsluttes med enten rødt eller gult lys. Den gule ledning aktiverer gul belysning, mens den orange ledning aktiverer rød belysning. Den røde ledning anvendes til positiv forsyning, den blå til stel/negativ og den sorte til niveausenderen. Tilslutningen på instrumentets bagside er forudkonfigureret med bajonetstik.
Instrumentets udvendige diameter er 57 mm, og dybdemålet er 45 mm. Den nominelle monteringsdiameter er 51 mm, mens panelet udskæres til Ø52 mm for nødvendig frigang. Monteringen kan udføres i paneler med en tykkelse på 0,5-20 mm, og der skal være mindst 55 mm fri plads bag panelet.
Måleren føres ind gennem panelet fra forsiden og fastspændes med en fastgørelsesring fra bagsiden. Instrumenthusets positioneringstap skal indregnes ved opmærkning og montage. Ved installation på 24 V skal de specificerede spændingsreducerende modstande på 150 Ω og 2 kΩ anvendes som vist i installationsdiagrammet.
Måleren skal kombineres med en resistiv brændstofniveausender med et signalområde på 0-190 Ω. Tankdybde, sendertype og flangeforbindelse skal vælges separat efter den konkrete tankinstallation.
Vigtige funktionerAnalog visning af brændstofniveau
Signalområde: 0-190 Ω
Forsyning: 12/24 V DC
Hvid skive og blank AISI 316-frontring
Valg mellem rød og gul baggrundsbelysning
Konveks, klar og antidugbehandlet linse
Kapslingsklasse: IP67
Udvendig diameter: 57 mm
Paneludskæring: Ø52 mm
Panelmontage med fastgørelsesring
