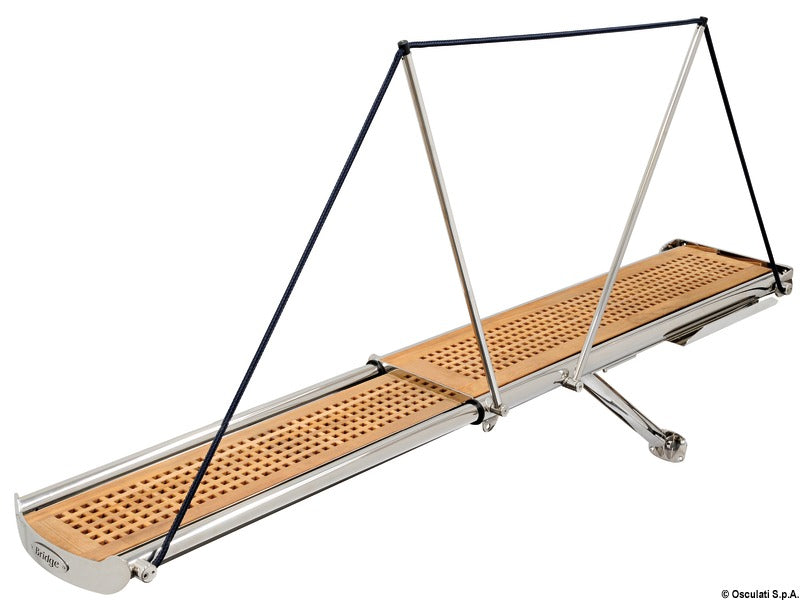

Denne teleskopiske hydrauliske landgang i poleret AISI 316 rustfrit stål er en Bridge 30-model til fast montering ved agterenden på en båd eller yacht. Den drives med 24 V DC og kan hydraulisk løftes, sænkes, skydes ud og trækkes ind. Den nominelle udslåede længde er 3000 mm, mens den faktiske åbne længde i konstruktionstegningen er 3005 mm. Lukket længde er 1735 mm.
Den bærende konstruktion er udført i spejlpoleret AISI 316 rustfrit stål, og gangfladen består af en rist i ægte Burma-teak. Landgangen har automatisk sammenklappelige støtter, som kan placeres på begge sider. Placeringen af landgangens omdrejningspunkt kan justeres, så løftecylinderen kan placeres optimalt i forhold til den konkrete installation.
Landgangen leveres som et komplet hydraulisk system med hydraulikaggregat og magnetventil, højtrykshydraulikslanger med fittings i AISI 316 rustfrit stål, elektronisk styreenhed, forsænket betjeningspanel, trådløs fjernbetjening, støtter, agterplade samt installations- og betjeningsvejledning. Styreenheden har plug-and-play-ledningsføring, som samler styringen af løft, sænkning, udskydning og indtrækning.
Den maksimale løftekapacitet er 150 kg. Ud over boarding og ilandstigning kan landgangen anvendes som davit til optagning og søsætning af en passende tender, når der anvendes korrekt løfteudstyr, og kapacitetsgrænsen overholdes. Der må ikke være personer i tenderen under løft, og landgangen må ikke bevæges, mens en person går på den. Kun én person ad gangen bør benytte gangfladen.
Agterkonstruktionen skal være tilstrækkeligt forstærket til at optage belastningerne. Hydraulikaggregatet skal monteres tørt, ventileret, beskyttet og servicevenligt, mens betjeningspanelet bør placeres med frit udsyn over bevægelsesområdet. Hydraulikslangerne må ikke udsættes for varme eller skarpe flader og må ikke strækkes eller vrides under bevægelsen. Den anbefalede hydraulikolie er ISO 46, og kontinuerlig aktivering i mere end fire minutter frarådes.
Efter sejlads bør landgangen skylles med ferskvand for at fjerne saltaflejringer. De polerede ståloverflader må ikke rengøres med slibemidler eller opløsningsmidler. Fastgørelser, glideflader, hydraulikslanger, støtter, håndline, oliestand og elektriske forbindelser bør kontrolleres regelmæssigt. Hydraulikolien udskiftes efter de første 100 driftstimer og derefter hver 3000 driftstimer, dog mindst én gang om året.
Vigtige funktionerTeleskopisk og hydraulisk betjent landgang
24 V DC-version i Bridge 30-serien
Nominel udslået længde: 3000 mm
Faktisk åben længde: 3005 mm
Lukket længde: 1735 mm
Løftekapacitet: 150 kg
Spejlpoleret AISI 316 rustfrit stål og ægte Burma-teak
Automatisk sammenklappelige støtter
Elektronisk plug-and-play-styring og trådløs fjernbetjening
Komplet hydraulikaggregat med højtryksslanger og AISI 316-fittings
