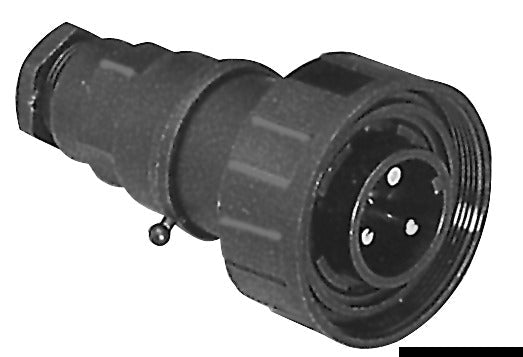

Bei diesem Bulgin Standard Buccaneer Kabelstecker handelt es sich um einen runden, frei konfektionierbaren Kabelstecker mit 9 Stiftkontakten. Die Variante ist für bis zu 5 A und 150 V AC/DC ausgelegt und wird zusammen mit einer kompatiblen 9-poligen Buchse der PX07 Standard Buccaneer-Serie verwendet.
Der Stecker verfügt über einen Crimpanschluss für Leiter von 0,14–0,25 mm², was 24–26 AWG entspricht. Die neun Crimp-Kontakte aus verzinnter Kupferlegierung werden lose geliefert und bei der Montage in den Kontakteinsatz eingesetzt. Der Kontaktwiderstand liegt unter 10 mΩ, der Isolationswiderstand bei über 10⁴ MΩ bei 500 V DC, und die Durchschlagspannung zwischen den Kontakten beträgt 4 kV.
Die freie Kabelmontage wird mit einer Gewindeverschraubung und Führungskerben kombiniert, die eine korrekte Ausrichtung beim Zusammenstecken gewährleisten. Die Standardausführung PX0728/P ist für Kabel mit einem Durchmesser von 6–8 mm vorgesehen. Die Mutter der Kabelverschraubung wird mit 1,13 Nm angezogen.
Das Gehäuse besteht aus glasfaserverstärktem Polyamid mit der Brandklasse UL94 HB. Der Kontakteinsatz ist aus Polyamid gefertigt; Stecker, Einsatz und Kabelmutter sind schwarz. Der Stecker hat je nach Kabeldurchmesser eine maximale Gesamtlänge von 69,0 mm und einen Durchmesser von 38,1 mm über den Kupplungsring.
Bei ordnungsgemäßem Zusammenstecken mit einem kompatiblen Gegenstück ist die Verbindung nach IP68 und IP69K zertifiziert. IP68 ist nach EN 60529:1992+A2:2013 geprüft, während IP69K nach DIN 40050, Teil 9/IP6K9K geprüft ist. Der IP68-Test umfasst eine Wassertiefe von 10 Metern über zwei Wochen, zudem wurde die Konstruktion bei einer Wassertiefe von 100 Metern für 12 Stunden getestet. Wenn der Stecker nicht verbunden ist, ist eine geeignete Verschlusskappe erforderlich, um die Schutzart aufrechtzuerhalten.
Die Betriebstemperatur liegt zwischen −20 °C und +70 °C. Der Stecker wurde nach EN 60068-2-52, Test Kb, Marine Severity Level 1 auf Salznebelbeständigkeit geprüft und verfügt über CSA-, UL- und VDE-Zulassungen sowie RoHS-Konformität.
Kompatible Buchsen
Der Stecker kann mit kompatiblen Inline- und Gehäusebuchsen der PX07 Standard Buccaneer-Serie verbunden werden. Dokumentierte Gegenstücke sind die 9-polige Schott-Buchse 14.360.09, Modell PX0762/S, und die 9-polige Low-Profile-Buchse 14.370.09, Modell PX0769/S.
Zugehöriges Zubehör
Die Verschlusskappe PX0734 kann verwendet werden, wenn der Stecker nicht verbunden ist. Die Crimpzange 13826 ist für die 9-Kontakt-Version ausgelegt. Die Standard-Kabelverschraubung 12023 passt für Kabel von 6–8 mm; alternative Kabelverschraubungen sind für andere Kabeldurchmesser erhältlich, gehören aber nicht zum dokumentierten Lieferumfang.
Wichtige Funktionen9 Stiftkontakte
Max. 5 A und 150 V AC/DC
Crimpanschluss für 0,14–0,25 mm² Leiter
Freie Kabelmontage mit Gewindeverschraubung
Für Kabeldurchmesser 6–8 mm
Gehäuse aus glasfaserverstärktem Polyamid
IP68 und IP69K bei korrektem Zusammenstecken
Betriebstemperatur von −20 °C bis +70 °C
CSA-, UL- und VDE-zertifiziert
Hersteller-Artikelnummer PX0728/P
