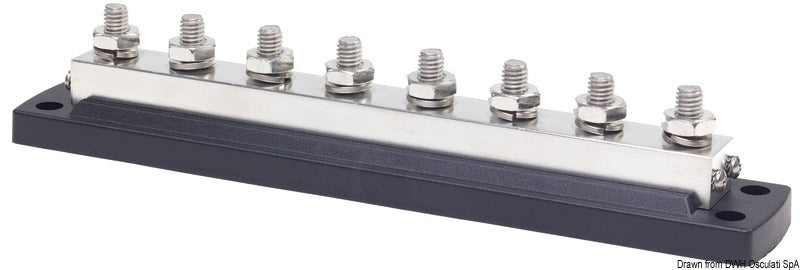

Diese Sammelschiene ist für die zentrale Stromverteilung in elektrischen Anlagen mit 12/48 V vorgesehen. Die Variante verfügt über eine Anschlusskonfiguration von 8 × 10 mm und eine Dauerstrombelastbarkeit von 600 A.
Die acht Leistungsanschlüsse sind über die durchgehende Stromschiene elektrisch miteinander verbunden. Die Konstruktion ermöglicht es, mehrere elektrische Verbindungen auf einem gemeinsamen Potenzial zusammenzufassen, während Kabelschuhe mit Schrauben und Muttern an den Anschlüssen befestigt werden.
Der Sockel besteht aus hochisolierendem Kunststoff, der die stromführende Schiene von der Montagefläche trennt. Die Stromschiene ist aus vernickeltem Kupfer gefertigt, während Schrauben und Muttern aus Edelstahl bestehen.
Der Sockel misst 289 × 51 mm. Die Variante verfügt über keine separaten Abzweigklemmen und ist ausschließlich mit den acht Leistungsanschlüssen konfiguriert. Die Anschlussangabe dokumentiert 8 × 10 mm, spezifiziert jedoch nicht den Gewindestandard oder die Gewindesteigung.
Die Sammelschiene kann durch die kompatible, separate Schutzabdeckung mit Art.-Nr. 14.208.32 ergänzt werden, die auf den Sockel mit 289 × 51 mm passt.
Wichtige FunktionenAnschlusskonfiguration: 8 × 10 mm Leistungsanschlüsse
Dauerstrombelastbarkeit: 600 A
Systemspannung: 12/48 V
Sockel: 289 × 51 mm
Hochisolierender Kunststoffsockel
Stromschiene aus vernickeltem Kupfer
Schrauben und Muttern aus Edelstahl
Keine separaten Abzweigklemmen
Kompatible Schutzabdeckung: Art.-Nr. 14.208.32
