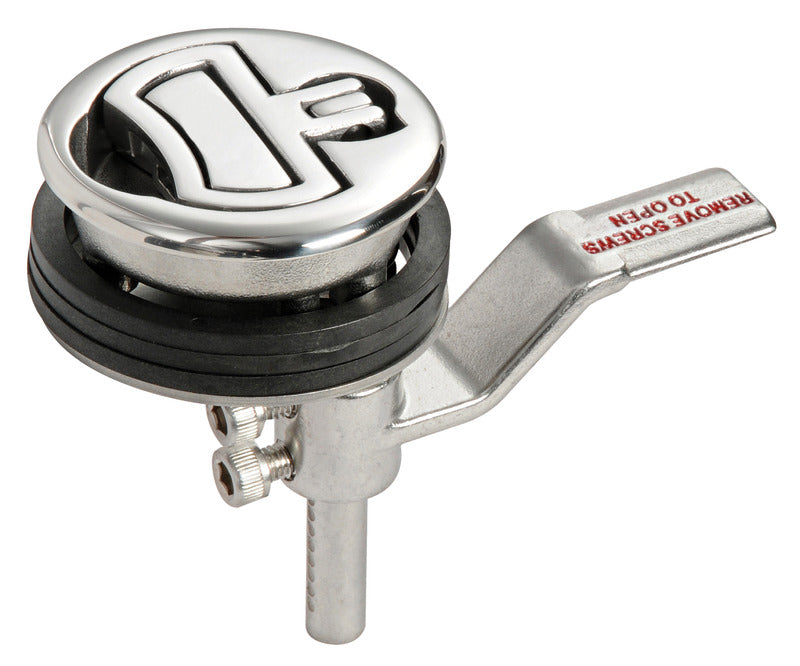

Dieses Cam Latch Hebel- und Dreh-Kompressionsschloss aus AISI 316 ist ein flächenbündiger Verschluss mit einem Außendurchmesser von 60 mm. Die Variante ist ohne Schlüsselschloss und für Schiffsluken, Pforten, Abdeckungen und Paneele konzipiert, bei denen ein bündiger und stabiler Verschluss gewünscht ist.
Das Schloss arbeitet mit einem exzentrischen Nockensystem. Wenn der Hebel abgesenkt wird, bewegt sich der innere Anschlagarm nach oben, sodass der Verschluss komprimiert und fest sowie vibrationsfrei gehalten wird. Wenn der Hebel angehoben wird, hebt sich der Arm, sodass die Luke oder Pforte freigegeben wird.
Die Konstruktion besteht aus rostfreiem AISI 316 Edelstahl mit spiegelpolierter Oberfläche. Das flächenbündige Design sorgt für einen glatten Abschluss um den Griff und begrenzt das Überstehen auf der Luken- oder Paneeloberfläche.
Die Montage erfordert ein rundes Loch von Ø50 mm. Das Schloss ist für eine Schotten-, Luken- oder Paneelstärke von 8–30 mm geeignet, und der Anschlagarm hat einen Einstellbereich von 37–97 mm. Es ist keine IP-Klasse oder zertifizierte Dichtheitsklasse angegeben.
Das kompatible modulare Distanzstück mit der Art.-Nr. 38.161.90 kann verwendet werden, wenn die Installation eine Anpassung an die konkrete Luke oder Montage erfordert.
Wichtige FunktionenFlächenbündiges Hebel- und Dreh-Kompressionsschloss
Ohne Schlüsselschloss
Außendurchmesser: 60 mm
Montageloch: Ø50 mm
Für Paneelstärke: 8–30 mm
Einstellbereich des Anschlagarms: 37–97 mm
Exzentrisches Nockensystem
Rostfreier AISI 316 Edelstahl
Spiegelpolierte Oberfläche
