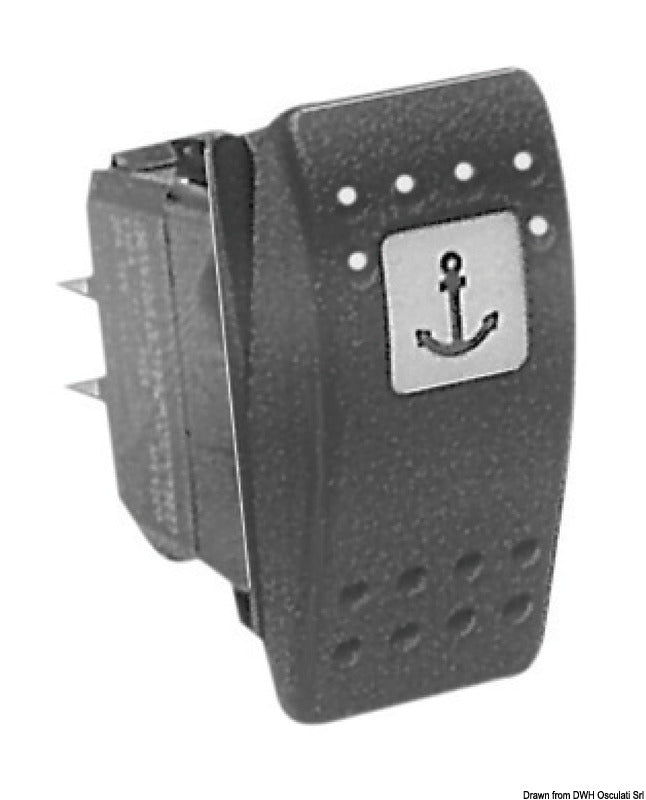

Dieser Carling Contura II beleuchtete Wippschalter ist ein Drei-Positionen-Schaltereinsatz für den Fronteinbau. Die Schaltfunktion ist (EIN)-AUS-(EIN), was bedeutet, dass beide EIN-Positionen tastend sind. Wenn der Schalter losgelassen wird, kehrt er durch Federkraft in die mittlere AUS-Position zurück.
Der Schalter verfügt über vier Anschlüsse und ist für die Steuerung von hydraulischen Gangways, Ankerwinden und Trimmklappen vorgesehen. Die maximale Schaltlast beträgt 20 A bei 12 V und 15 A bei 24 V. Diese Variante verfügt über eine 12-V-Beleuchtung mit zwei roten LEDs.
Die beiden LEDs haben jeweils eine eigene Funktion. Die eine beleuchtet das Symbol auf der separat montierten Wippe und kann konstant leuchten, sodass der Schalter im Dunkeln sichtbar ist. Die andere beleuchtet eine separate Statusanzeige unter dem Symbol, wenn das angeschlossene Gerät aktiviert wird.
Der Schaltereinsatz ist gemäß IP56 klassifiziert und wird durch Einrasten in einen rechteckigen Frontausschnitt von 21,5 × 36,8 mm montiert. Das Maß gibt den erforderlichen Frontausschnitt an und entspricht nicht den äußeren Produktmaßen des Schalters.
Eine Symbolwippe bzw. ein Betätiger ist nicht im Lieferumfang enthalten und muss separat entsprechend der gewünschten Funktion ausgewählt werden. Zu den dokumentierten Symbolwippen gehören unter anderem 14.193.14, 14.193.44 und 14.193.74 für Ankerwinden, 14.193.04 und 14.193.34 für Trimmklappen sowie 14.193.21, 14.193.51, 14.193.22 und 14.193.52 für Gangways. Optionale schwarze und weiße Blenden und Rahmeneinsätze finden Sie in der Serie 14.197.xx.
Wichtige Funktionen(EIN)-AUS-(EIN) mit Federrückstellung auf AUS
Drei Schaltpositionen und vier Anschlüsse
Zwei rote LEDs für Symbol- und Statusbeleuchtung
Beleuchtungsspannung: 12 V
Max. Last: 20 A bei 12 V und 15 A bei 24 V
IP56
Frontausschnitt: 21,5 × 36,8 mm
Symbolwippe muss separat bestellt werden
