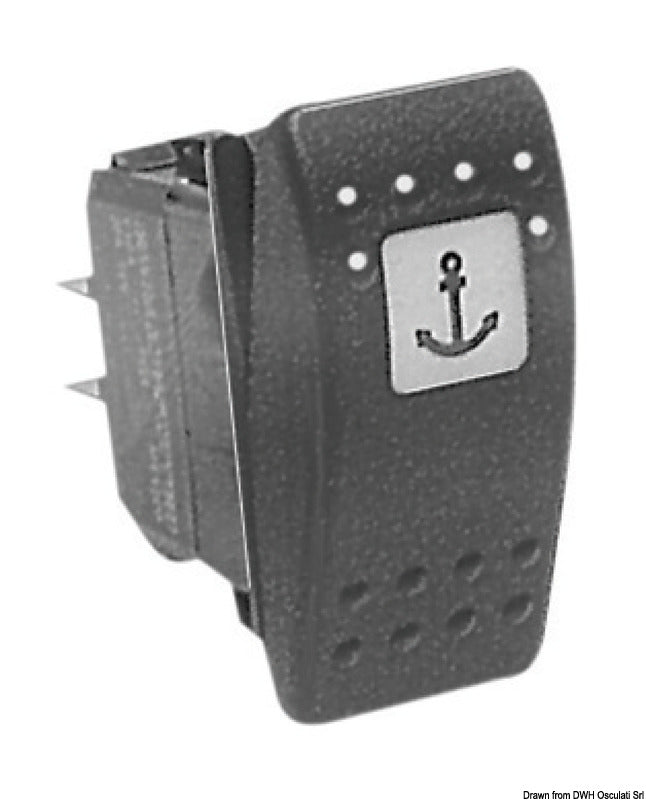

Bei diesem Carling Contura II beleuchteten Wippschalter handelt es sich um einen 24-V-Schalter zur Schalttafelmontage mit der Schaltfunktion (EIN)-AUS-(EIN), zwei roten LEDs und vier Anschlüssen. Beide EIN-Positionen verfügen über eine Tastfunktion mit Federrückstellung, sodass der Schalter beim Loslassen der Wippe automatisch in die mittlere AUS-Position zurückkehrt.
Die beiden LEDs haben jeweils eine eigene Funktion. Die eine beleuchtet das Funktionssymbol konstant, sobald sie angeschlossen ist, damit der Schalter bei Dunkelheit gefunden werden kann. Die andere beleuchtet ein separates Feld unter dem Symbol und dient als Aktivierungsanzeige, wenn die angeschlossene Funktion aktiv ist. Der Schalter ist für eine maximale Belastung von 15 A bei 24 V ausgelegt.
Der Contura II-Schalter ist IP56-geschützt und für den Einbau in einen rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm vorgesehen. Der Schalter selbst misst 25 mm in der Breite, 49 mm in der Höhe und 39 mm in der Tiefe. Er basiert auf der V-Series Contura-Plattform von Carling Technologies und ist mit CARLINGSWITCH gekennzeichnet.
Die Schaltfunktion eignet sich für die Steuerung von Funktionen, die kurzzeitig in zwei Richtungen aktiviert werden müssen. Nachgewiesene Anwendungsbereiche umfassen hydraulische Gangways, Ankerwinden und Trimmklappen.
Die Symbolwippe ist nicht im Lieferumfang enthalten und muss entsprechend der Funktion gewählt werden, die der Schalter steuern soll. Für Trimmklappen können die Art.-Nrn. 14.193.04, 14.193.34, 14.193.64 oder 14.194.04 verwendet werden. Für die Ankerwindensteuerung sind die Art.-Nrn. 14.193.14, 14.193.44, 14.193.74 und 14.194.14 erhältlich. Für Gangway auf/ab gibt es die Art.-Nrn. 14.193.21 und 14.193.51, während Gangway aus/ein mit den Art.-Nrn. 14.193.22 oder 14.193.52 gekennzeichnet werden kann.
Der Schalter kann zudem in kompatible Schalttafelrahmen montiert werden. Schwarze Rahmenteile umfassen die Art.-Nrn. 14.197.03, 14.197.01, 14.197.02 und 14.197.04. Die entsprechenden weißen Rahmenteile haben die Art.-Nrn. 14.197.63, 14.197.61, 14.197.62 und 14.197.64. Rahmen und Symbolwippen sind separat zu bestellen.
Wichtige Funktionen(EIN)-AUS-(EIN) mit Tastfunktion in beiden EIN-Positionen
Automatische Federrückstellung in die mittlere AUS-Position
2 rote LEDs mit Orientierungslicht und Aktivierungsanzeige
24 V und max. Belastung von 15 A
4 Anschlüsse
IP56-Schutz
Schalttafelausschnitt von 21,5 × 36,8 mm
Produktmaße: 25 × 49 × 39 mm
Symbolwippe und Schalttafelrahmen separat zu bestellen
