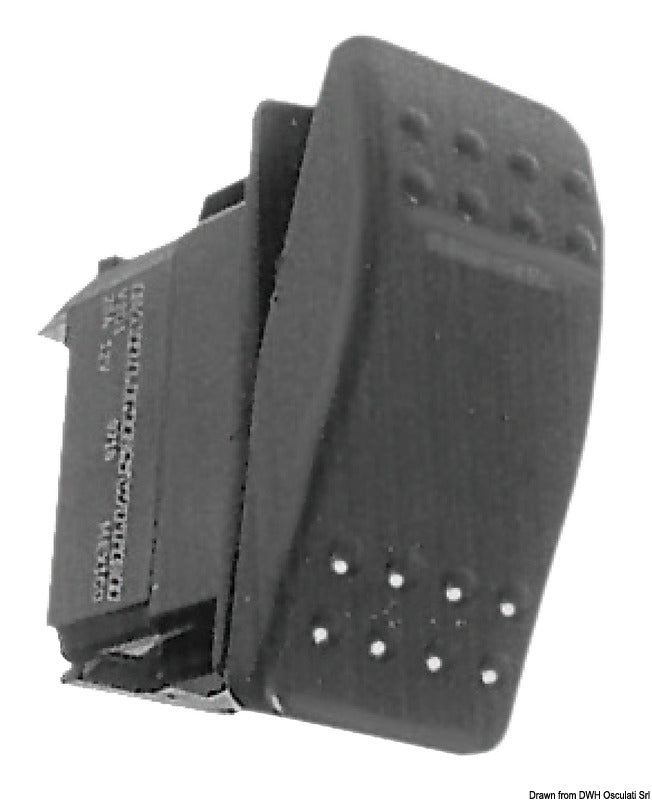

Dieser Carling Contura Wippschalter ist ein für die Schalttafelmontage vorgesehener Schalter für elektrische 12-V-Systeme. Die Variante verfügt über die Schaltfunktion (ON)-OFF-(ON), 7 Anschlüsse und ist für die Steuerung von Klappen und Trimmklappen geeignet.
Beide ON-Außenpositionen verfügen über eine Tastfunktion und Federrückstellung. Sobald die Wippe losgelassen wird, kehrt sie automatisch in die mittlere OFF-Stellung zurück. Der Schalter hat eine maximale Belastbarkeit von 20 A bei 12 V.
Die Schutzart ist IP56. Der Schalter wird in einen rechteckigen Schalttafelausschnitt von 21 × 37 mm montiert; Wippe/Betätigungselement sind im Lieferumfang enthalten. Die Variante ist zudem mit einer Leuchtanzeige ausgestattet.

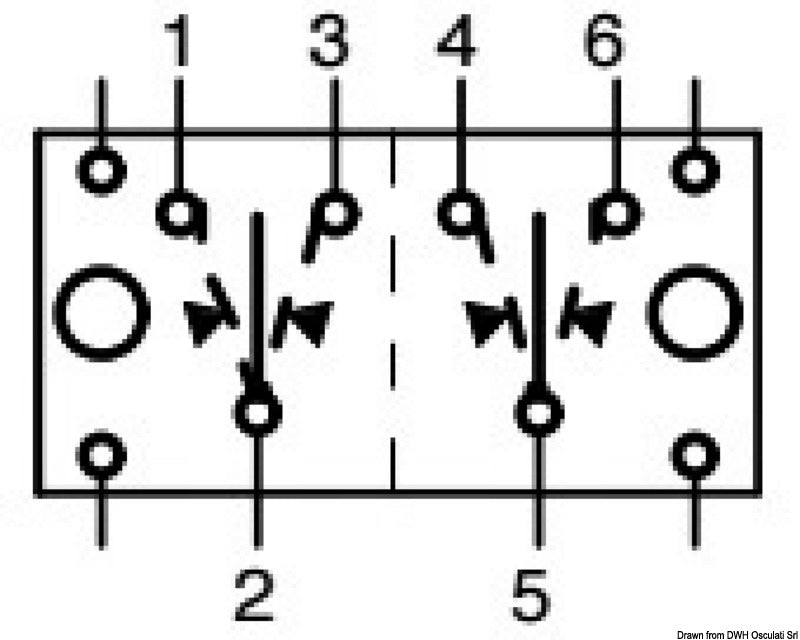

Der Schalteraufbau umfasst zwei mechanisch gekoppelte Kontaktgruppen. Der Schaltplan zeigt die Anschlüsse 1, 2 und 3 in der ersten Gruppe sowie 4, 5 und 6 in der zweiten. Das Produkt verfügt über insgesamt 7 Anschlüsse; der siebte Anschluss darf nicht ohne Überprüfung des entsprechenden Schaltplans belegt werden.
Für den Aufbau zusammenhängender Schaltpaneele sind Rahmen für einen Schalter unter der Art.-Nr. 14.197.63 in Weiß und 14.197.03 in Schwarz erhältlich. Mittelstücke sind als 14.197.61 und 14.197.01, Endstücke als 14.197.62 und 14.197.02 sowie Blindstopfen als 14.197.64 und 14.197.04 verfügbar.
Wichtige FunktionenSchaltfunktion: (ON)-OFF-(ON)
Federrückstellung in beiden ON-Außenpositionen
Mittlere OFF-Stellung
7 Anschlüsse
12 V und max. 20 A
Schutzart IP56
Schalttafelausschnitt: 21 × 37 mm
Leuchtanzeige
Wippe/Betätigungselement im Lieferumfang enthalten
Typische Anwendung: Klappen und Trimmklappen
