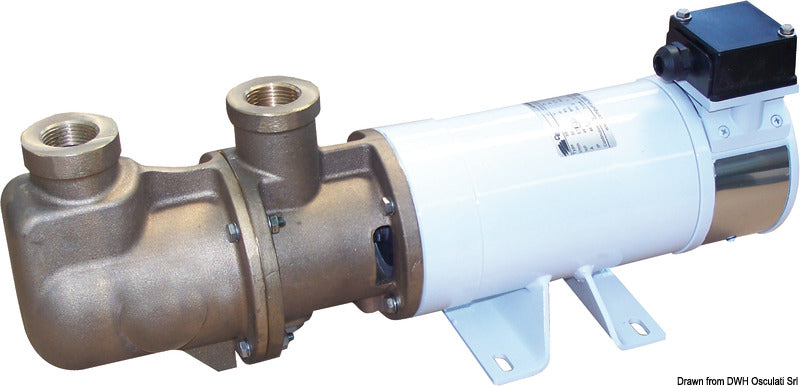

CEM SBR selbstansaugende Exzenterschneckenpumpe aus Bronze ist eine elektrische 24-V-DC-Schiffspumpe zur Entleerung von Fäkalientanks, zum Abpumpen von Schwarzwasser aus Toilettenauslässen sowie zur Handhabung viskoser Flüssigkeiten mit kleineren Feststoffpartikeln in Suspension. Diese Variante hat eine installierte Leistung von 0,37 kW und eine maximale Kapazität von 50 l/min.
Die Pumpe arbeitet mit einem schraubenförmigen Rotor, der in einem Stator aus NBR-Gummi rotiert. Diese Konstruktion ermöglicht es der selbstansaugenden Pumpe, Medien zu fördern, die mit herkömmlichen Kreiselpumpen schwer zu handhaben sind. Die maximale Förderhöhe beträgt 40 m.
Das Pumpengehäuse besteht aus Bronze, während Welle und Rotor aus rostfreiem Edelstahl AISI 316 gefertigt sind. Die Kupplung besteht aus rostfreiem Edelstahl AISI 316 und NBR, und die mechanische Wellendichtung ist aus Keramik, Graphit und NBR mit korrosionsbeständiger Konstruktion gefertigt.
Der Permanentmagnetmotor verbraucht 18 A bei 24 V DC und arbeitet mit 1.400 U/min. Der Motor hat die Schutzart IP44, Isolationsklasse F und Betriebsart S2, was bedeutet, dass die Pumpe bis zu 40 Minuten am Stück laufen darf.

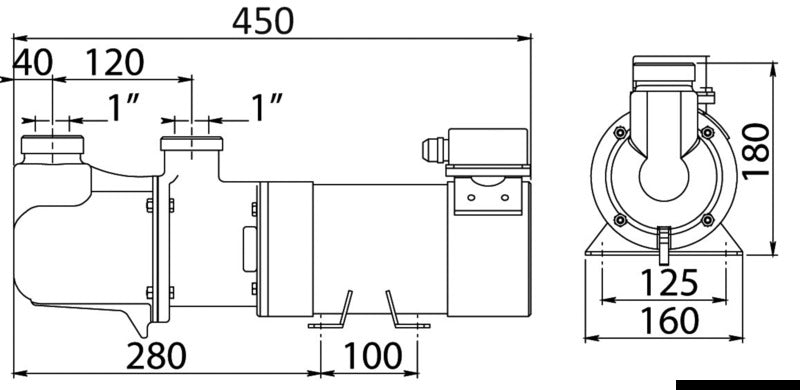

Die Gesamtlänge der Pumpe beträgt 450 mm und die Anschlüsse sind 1 Zoll groß. Die technische Zeichnung gibt zudem die Montagemaße A: 125 mm, B: 100 mm, C: 120 mm, E: 280 mm, F: 40 mm, H: 180 mm und I: 160 mm an. Das Nettogewicht beträgt 12 kg.
Die Variantenbezeichnung lautet SBR-24V und der Herstellercode ist EP02.SBRR.S01. Überprüfen Sie vor der Installation Anschlussmaße, Stromversorgung und die erforderliche Pumpenleistung.
Wichtige FunktionenSelbstansaugende Exzenterschneckenpumpe für Schiffs-Sanitär- und Abwassersysteme
Für Fäkalientanks, Schwarzwasser und viskose Flüssigkeiten mit kleineren Partikeln
24-V-DC-Permanentmagnetmotor mit 0,37 kW Leistung
Maximale Kapazität: 50 l/min.
Maximale Förderhöhe: 40 m
Bronzgehäuse sowie Welle und Rotor aus rostfreiem Edelstahl AISI 316
NBR-Stator und korrosionsbeständige mechanische Wellendichtung
Schutzart IP44 und Isolationsklasse F
Betriebsart S2: max. 40 Minuten am Stück
1-Zoll-Anschlüsse und Gesamtlänge von 450 mm
