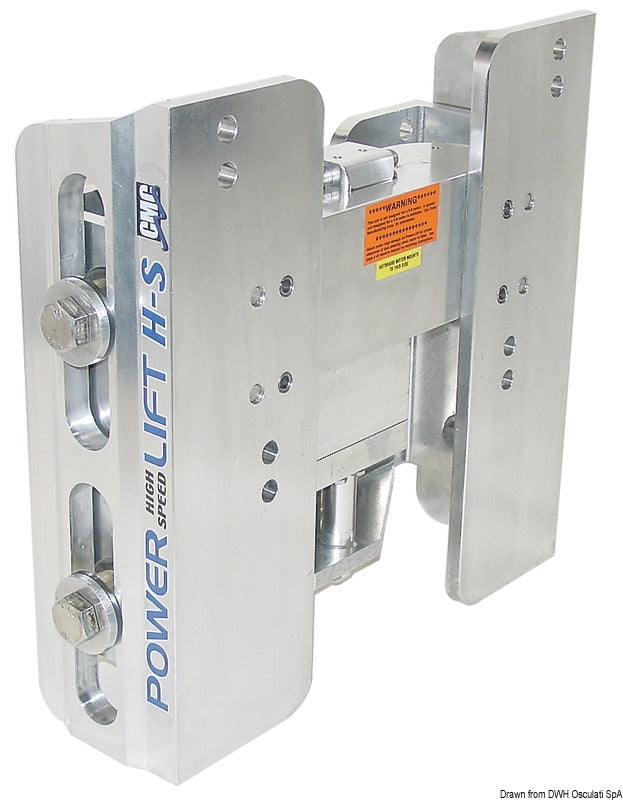

CMC elektrohydraulischer Motorlift für Außenbordmotoren ist eine Power-Lift PL-65-Jackplate zur vertikalen Höhenverstellung von Außenbordmotoren der V6-Klasse und kleiner. Der Motorlift wird zwischen dem Heckspiegel des Bootes und der Motorhalterung montiert und ermöglicht eine elektrische Höhenverstellung des Motors vom Steuerstand aus.
Der integrierte, eigenständige Hydraulikaktuator wird mit 12 V DC betrieben und verfügt über einen eigenen Flüssigkeitsbehälter. Daher sind kein separater Hydrauliktank, keine Pumpe und keine Hydraulikschläuche innerhalb des Bootes erforderlich. Der elektrohydraulische Verstellweg beträgt 125 mm, die Hubgeschwindigkeit 93 mm/min. und die Konstruktion sorgt für einen Setback von 140 mm vom Heckspiegel. Mechanische Montageoptionen von 1½" sowohl auf der Motor- als auch auf der Heckspiegelseite ermöglichen einen gesamten Höhenverstellbereich von bis zu 8".
Der Motorlift besteht aus einer stranggepressten 6061-T6-Aluminiumlegierung mit ½"-Aluminiumextrusionsprofilen, rostfreien Befestigungselementen und Aluminium-Bronze-Lagern. Die Rollenkonstruktion verfügt über eine ¾"-Edelstahlwelle und ist präzisionsgefertigt, um Reibung und Klemmen zu reduzieren. Die Konstruktion weist keine geschweißten oder gegossenen Hauptteile auf und ist für den Einsatz in Süß- und Salzwasser vorgesehen. Die elektrohydraulische Einheit ist wasserdicht und vollständig tauchfähig, es ist jedoch keine numerische IP-Klasse angegeben.
Die Hauptabmessungen des Produkts betragen 460 × 418 mm und das Eigengewicht liegt bei 21,5 kg. Die Jackplate ist für standardisierte BIA-Montagelochmuster vorgebohrt. Falls das Boot oder der Motor nicht das Standardmuster verwendet, kann eine Bohrung gemäß den Installationsanweisungen des Motorherstellers erforderlich sein. Überprüfen Sie immer den Freiraum für das Lenksystem, die Motorhaube und den Heckspiegel, auch wenn der Motor vollständig hochgetrimmt ist.
Positionsanzeige, Kabelbaum und Auf-/Ab-Wippschalter sind im Lieferumfang enthalten. Der Schalter wird so montiert, dass die Motorhöhe zusammen mit dem Gashebel bedient werden kann. Das Montageset umfasst vier ½"-13 × 3" Edelstahl-Sechskantschrauben sowie zugehörige Edelstahlmuttern, Federringe und Unterlegscheiben. Bei der Montage eines V6-Motors werden lastverteilende Stützplatten am Heckspiegel empfohlen; CMC 20022 und 20032 sind bewährte Stützplatten für diesen Einsatz.
Die einstellbare Motorhöhe kann an Geschwindigkeit, Wasserbedingungen und Bootsbeladung angepasst werden. Eine höhere Motorposition kann den Tiefgang verringern und den Propellerschlupf beeinflussen, jedoch kann eine zu große Höhe zu Kavitation oder unzureichendem Kühlwasserdruck führen. Beginnen Sie daher die Höhenverstellung bei niedriger Geschwindigkeit, halten Sie das Lenkrad fest und überwachen Sie bei Hochleistungsinstallationen den Kühlwasserdruck.
Produktreferenzen und Ersatzteile
Das Modell hat die Herstellerartikelnummer 65001 / CMC65001 und die bewährte Händlerreferenz CMC65001Q. Zu den bewährten Ersatzteilen gehören Hydraulikaktuator 7050, Positionsanzeige 6077, Kabelbaum 7014G, Relais 7493, Aluminium-Bronze-Rolle 6103 und Kontaktplatte 6032. Relais 7493 ersetzt die frühere Relaisnummer 7312 in entsprechenden Kabelbäumen.
Bei Hydraulikservice kann der Aktuator mit Mystik #2216 oder vergleichbarem, SAE 20 oder SAE 30 nicht-detergierendem Öl oder Tilt-/Trimmflüssigkeit befüllt werden.
Wichtige FunktionenFür V6 und kleinere Außenbordmotoren
12 V DC elektrohydraulischer Betrieb
125 mm Verstellweg
93 mm/min. Hubgeschwindigkeit
140 mm Setback
Bis zu 8" gesamter Höhenverstellbereich
6061-T6-Aluminium mit rostfreien Befestigungselementen
Hauptabmessungen: 460 × 418 mm
Positionsanzeige und Bedienungsschalter enthalten
Eigengewicht: 21,5 kg
