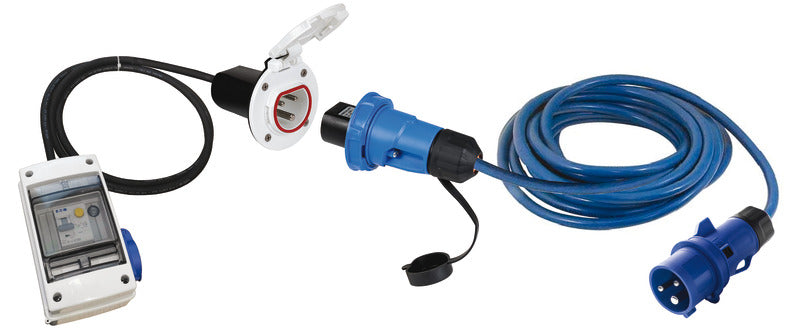

Dieses Cruiser-Landstromset für Boote ist eine Komplettlösung für den Anschluss der 220-V-Wechselstrominstallation des Bootes an eine Landstromsäule. Das Set ist für 16 A ausgelegt und wird mit einem weißen Cruiser-Bootseinspeisungsstecker, einem fertig verdrahteten Strompanel und einem 15 m langen Landstromkabel geliefert.
Die dreipolige Cruiser-Bootseinspeisung besteht sowohl am Deckel als auch an der Basis aus weißem PA6-Nylon und ist für die feste Montage, typischerweise im Cockpit, vorgesehen. Der Stecker wird mit einem drehbaren Verschlussring gesichert. Wenn Stecker und Einspeisung verbunden und festgezogen sind, ist die Cruiser-Verbindung nach IP67 klassifiziert und gemäß IEC 60309-5 gekennzeichnet.
Das mitgelieferte Strompanel, Art.-Nr. 14.737.16, ist ein fertig verdrahtetes 16-A-Panel für 230 V. Das Panel verfügt über ein kompaktes weißes ABS-Gehäuse mit wasserdichter Klappe, IP65-Schutz, Fehlerstrom-Schutzschalter, magnetothermischem Sicherungsautomaten und einer Schuko-Steckdose mit Schutzkappe. Ein festes 3 m langes 3G-Kabel für die Verbindung zwischen Bootseinspeisung und Panel, das für die Montage unter Deck vorgesehen ist, liegt bei.
Das Landstromkabel, Art.-Nr. 14.416.25, ist 15 m lang und für 16 A dimensioniert. Das Kabel hat einen Leiterquerschnitt von 3 × 2,5 mm² und einen Außendurchmesser von 11,2 mm. Die Bootsseite verfügt über einen Cruiser-Stecker, während die Landseite mit einem dreipoligen 16-A-Stecker, Art.-Nr. 14.335.01, ausgestattet ist.
Der Landstecker besteht aus UV-stabilisiertem Polycarbonat und verfügt über IP44-Schutz, eine Kabeltülle und eine integrierte Zugentlastung. Die einzelnen Komponenten weisen somit unterschiedliche IP-Schutzklassen auf: Die Cruiser-Verbindung ist im gesteckten und festgezogenen Zustand IP67, das Strompanel IP65 und der Landstecker IP44. Das System ist zudem mit der Installationskennzeichnung NO TOOL versehen.
Wichtige FunktionenKomplettes 220-V-Landstromset für Boote
16-A-Cruiser-Verbindung
Weiße Bootseinspeisung aus PA6-Nylon
15 m Landstromkabel, 3 × 2,5 mm²
Fertig verdrahtetes 230-V-Strompanel mit 3 m 3G-Kabel
Fehlerstrom-Schutzschalter und magnetothermischer Sicherungsautomat
Schuko-Steckdose mit Schutzkappe
IP67-Cruiser-Verbindung, IP65-Strompanel und IP44-Landstecker
IEC 60309-5-gekennzeichnete Cruiser-Verbindung
