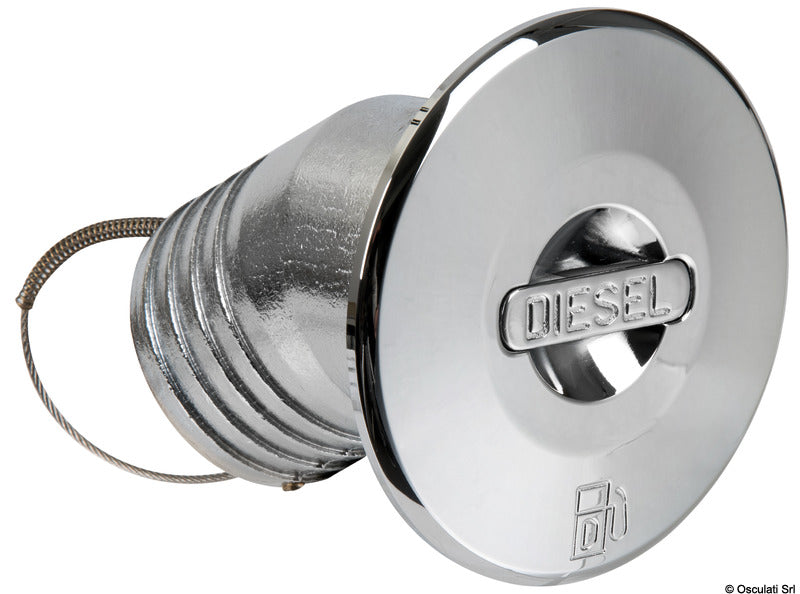

Dieser Tankstutzen aus verchromtem Messing ist für ein Marinediesel-Betankungssystem mit einem Einfüllstutzen oder Schlauchanschluss von Ø 50 mm vorgesehen. Der Deckel ist mit der Aufschrift DIESEL und einem Kraftstoffsymbol versehen, damit der Einfüllpunkt schnell identifiziert werden kann.
Der um 30° abgewinkelte Anschlussstutzen ist für die Montage an schrägen Einfüll- und Decksflächen ausgelegt. Der Tankstutzen wird über einen angeschraubten Flansch montiert, der bei geschlossenem Deckel vollständig verdeckt wird. Die abgewinkelte Ausführung für schräge Einfüllflächen entspricht der ISO 8099/1.
Das integrierte Öffnungssystem ermöglicht es, den Deckel ohne Schlüssel, Münze oder anderes separates Werkzeug zu öffnen. Die vollständige Abdeckung des Montageflansches durch den Deckel trägt zudem zu einer verbesserten Wasserdichtigkeit um Deckel und Flansch bei.
Eine innenliegende Sicherungskette hält den Deckel während des Tankvorgangs fest und verringert das Risiko, dass er verloren geht. Der maximale Außendurchmesser des Produkts beträgt Ø 88 mm und die Ausführung ist RINA-typgeprüft.
Das separate abschließbare DIESEL-Teil ohne Anschlussstutzen hat die Art.-Nr. 20.668.22. Dieses Teil ist der Variante als separates Produkt zugeordnet und nicht im Lieferumfang enthalten.
Wichtige FunktionenFür Marinediesel-Betankungssystem
30° abgewinkelter Stutzen für schräge Montageflächen
Stutzen-/Schlauchanschluss: Ø 50 mm
Max. Außendurchmesser: Ø 88 mm
Verchromtes Messing
Werkzeugfreie Öffnung ohne Schlüssel oder Münze
Deckel zur Abdeckung des Montageflansches
Innenliegende Sicherungskette
ISO 8099/1
RINA-typgeprüft
