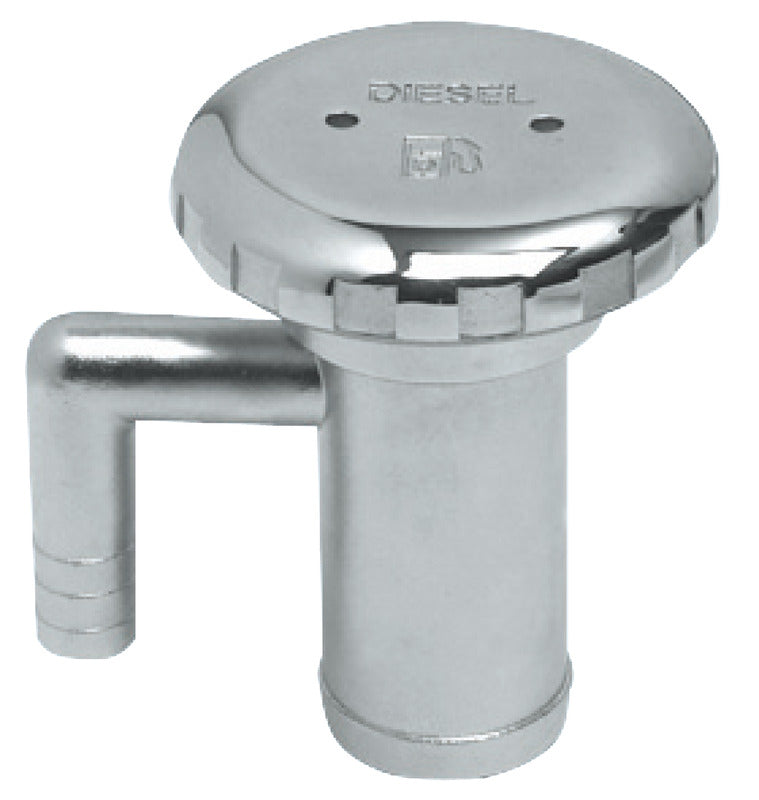

Dieser Deckeleinfüllstutzen aus spiegelpoliertem AISI 316 mit integrierter Entlüftung ist für die Betankung mit Diesel auf Booten und anderen Wasserfahrzeugen vorgesehen. Der Deckel ist deutlich mit DIESEL sowie einem Kraftstoffsymbol gekennzeichnet, sodass die Einfüllstelle leicht zu identifizieren ist.
Der Einfüllstutzen hat einen Nenndurchmesser von Ø50 mm für den Anschluss des Tankeinfüllschlauchs. Die integrierte, abgewinkelte Entlüftung hat einen Nennanschluss von Ø16 mm, sodass Tankeinfüllung und Tankentlüftung in derselben deckmontierten Einheit zusammengefasst sind.
Das spezielle Montagesystem ermöglicht die Installation des Stutzens durch ein einziges Ø50-mm-Loch im Deck. Die Einheit wird unter Deck mit einem Befestigungsring gesichert, während der Deckel einen Nenndurchmesser von Ø82 mm aufweist. Der Überstand über der Montagefläche beträgt 14 mm und der Nenndurchmesser des Befestigungsrings ist Ø74 mm.
Einfüllstutzen, Deckel und Befestigungsring sind aus rostfreiem AISI 316-Edelstahl gefertigt. Die spiegelpolierte Oberfläche sorgt für ein glattes Finish, das für eine sichtbare Montage an Deck geeignet ist. Die Stutzenkomponente hat eine angegebene Gesamthöhe von 91 mm sowie ein Hauptrohr mit Ø48 mm Außen- und Ø44 mm Innendurchmesser.
Der Entlüftungsstutzen hat einen tatsächlichen Außendurchmesser von Ø15,5 mm und eine Innenbohrung von Ø13 mm. Die dokumentierten Gewinde umfassen G 1 1/2-11 und G 2 1/2-11 an den Komponenten der Einheit.
Wichtige FunktionenDeckeleinfüllstutzen für Diesel
Einfüllstutzen: nominal Ø50 mm
Integrierte, abgewinkelte Entlüftung: nominal Ø16 mm
Montage durch ein Ø50-mm-Loch
Deckel: nominal Ø82 mm
Überstand über Deck: 14 mm
Spiegelpolierter AISI 316 Edelstahl
Deckel mit DIESEL und Kraftstoffsymbol gekennzeichnet
