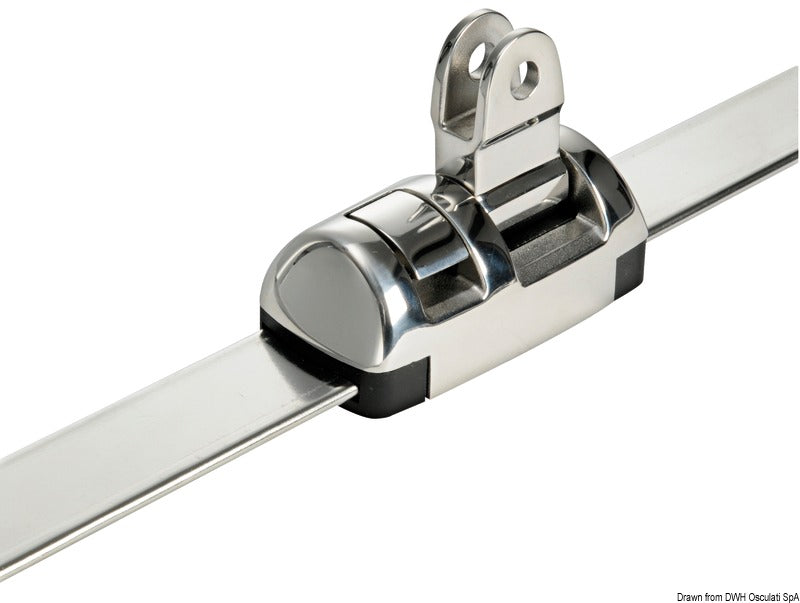

Dieser hochfeste Schienenwagen mit 180°-Gelenk von Douglas Marine ist eine bewegliche und arretierbare Komponente für ein Schienensystem für große Verdecke und Biminis. Der Wagen ist für Konstruktionen mit 25- oder 30-mm-Rohrrahmen konzipiert und ermöglicht es, den Winkel des Beschlags im Verhältnis zur Schiene zu verändern.
Der Schienenwagen ist komplett aus rostfreiem AISI-316-Stahl gefertigt und verfügt über ein Gelenkstück mit 180°-Beweglichkeit. Die Position kann entlang der zugehörigen Schiene im 15-mm-Raster fixiert werden, sodass der Verdeck- oder Biminirahmen schrittweise eingestellt werden kann.
Das Produkt misst 90,4 mm in der Länge, 44 mm in der Breite und 68 mm in der Gesamthöhe. Das untere Wagen-/Basisteil ist 33 mm hoch. Das Nennmaß für Bolzen/Loch beträgt 8 mm, während das Durchgangsloch Ø8,2 mm misst.
Der Wagen wird auf der Schiene 46.673.00 montiert, die 30 × 1200 mm misst und eine zweiteilige Konstruktion aufweist, welche die Befestigungsschrauben verbirgt. Die Schiene ist nicht im Lieferumfang enthalten. Das Endstück 46.673.02 ist ebenfalls eine separate Systemkomponente; pro Schiene werden 2 Stück benötigt.
Wichtige FunktionenHochfester Schienenwagen für Verdeck- und Biminischienen
180°-Gelenkbeschlag
Für 25- oder 30-mm-Rohrrahmen
Positionsstopp im 15-mm-Raster
Komplett aus rostfreiem AISI-316-Stahl gefertigt
Produktmaße: 90,4 × 44 × 68 mm
Nennmaß für Bolzen/Loch: 8 mm
Durchgangsloch: Ø8,2 mm
Kompatibel mit Schiene 46.673.00
