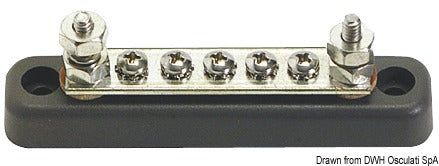

Elektrische Sammelschiene (Busbar) mit fünf 4-mm-Abzweigklemmen und zwei 5-mm-Hauptklemmen zur gemeinsamen Stromverteilung in elektrischen 12/48-V-Anlagen. Die gemeinsame, leitende Schiene kann je nach Aufbau der Installation zur Stromverteilung oder als gemeinsamer Rückleiter verwendet werden.
Die Sammelschiene hat eine Dauerstrombelastbarkeit von 100 A. Die fünf Abzweigklemmen ermöglichen die Zusammenführung mehrerer elektrischer Verbindungen, während die zwei größeren Hauptklemmen für den Hauptanschluss genutzt werden.
Der Sockel besteht aus Kunststoff mit hoher elektrischer Isolationsfähigkeit und misst 107 × 22 mm. Die stromführende Schiene ist aus vernickeltem Kupfer gefertigt, während Schrauben und Muttern aus Edelstahl bestehen.
Das Produkt entspricht der RoHS-Richtlinie 2011/65/EU und wurde gemäß IEC 62321-3-1 geprüft. Die Konformitätsdokumentation umfasst die CE-Kennzeichnung.
Eine separate Abdeckung mit der Art.-Nr. 14.208.04 passt auf den 107 × 22 mm großen Sockel der Sammelschiene. Die Abdeckung ist Zubehör und nicht als Teil des Lieferumfangs dokumentiert.
Wichtige FunktionenFür elektrische 12/48-V-Anlagen
Dauerstrombelastbarkeit von 100 A
5 Abzweigklemmen mit 4 mm Durchmesser
2 Hauptklemmen mit 5 mm Durchmesser
Sockel von 107 × 22 mm
Hochisolierender Kunststoffsockel
Leiterschiene aus vernickeltem Kupfer
Schrauben und Muttern aus Edelstahl
RoHS-Konformität und CE-Kennzeichnung
Kompatible Abdeckung: Art.-Nr. 14.208.04
