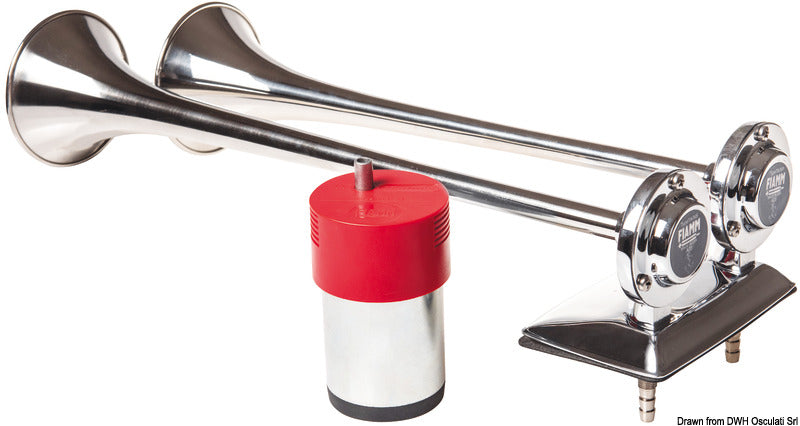

Doppeltes elektropneumatisches Bootshorn mit Kompressor von FIAMM ist ein komplettes 12-V-DC-Signalsystem für akustische Signalgebung auf Booten und kleineren Wasserfahrzeugen. Das Set besteht aus einem TA DUAL-Horn mit zwei Trompeten sowie einem separaten elektrischen M4-Kompressor.
Die beiden luftbetriebenen Hörner geben gleichzeitig einen tiefen Ton von 320 Hz und einen hohen Ton von 380 Hz ab. Dies erzeugt einen deutlichen zweifarbigen Klang mit einem Schalldruckpegel von 123 dB(A), gemessen in 1 Meter Entfernung. Der Betriebsdruck des Horns liegt bei 1–4 bar und der Luftverbrauch bei 2,4 l/s.
Die Trompeten bestehen aus rostfreiem Stahl und haben individuelle Längen von 37 und 43 cm. Die gesamte Hornkomponente hat ein maximales Axialmaß von 430 mm, ein Maß von 94 mm an der einzelnen Hornöffnung und ein Außenmaß von 172 mm über beide Hornöffnungen. Die Konstruktion wurde über 600 Stunden im Salzsprühnebel und mehr als 50.000 Betätigungszyklen getestet.
Der mitgelieferte FIAMM M4-Kompressor ist für 12 V DC ausgelegt und arbeitet in einem Bereich von 11,5–13,8 V DC. Er verbraucht 17 A, erzeugt 1,2 bar und liefert einen Luftstrom von 80 l/min. Der Kompressor misst 104 mm in der Höhe und 69 mm im Durchmesser, bei einem maximalen Querschnitt von 77 mm inklusive Vorsprüngen. Er ist aus Stahl, Aluminium und ABS gefertigt.
Horn und Kompressor verwenden einen bewährten Schlauchanschluss von 7 × 10,5 mm. Die Halterung des Horns muss auf einer ebenen, starren Oberfläche montiert und vor Schlammspritzern geschützt platziert werden. Der Kompressor muss ebenfalls auf einer ebenen und starren Oberfläche an einem belüfteten Ort montiert werden, entfernt von direkten und indirekten Wärmequellen sowie geschützt vor Wasserstrahlen und Schlamm.
Das System ist für den Betrieb von –30 °C bis +80 °C und bei 30–80 % relativer Luftfeuchtigkeit ausgelegt. Der Kompressor wurde über 480 Stunden im Salzsprühnebel und mehr als 50.000 Betätigungszyklen getestet und verfügt über eine elektrische Isolierung bei 500 V DC. Er ist für mehr als 3 Minuten Dauerbetrieb spezifiziert, was die relevante Dauerbetriebsbegrenzung für das Gesamtsystem darstellt.
Wichtige FunktionenDoppeltes elektropneumatisches Bootshorn mit M4-Kompressor
12 V DC mit zulässigem Spannungsbereich von 11,5–13,8 V DC
Zwei Trompeten aus rostfreiem Stahl, 37 und 43 cm
Zweiklang-Signal bei 320 und 380 Hz
Schalldruckpegel von 123 dB(A) bei 1 Meter
Kompressorverbrauch von 17 A
Kompressordruck von 1,2 bar und Luftstrom von 80 l/min
Schlauchanschluss von 7 × 10,5 mm
Betriebstemperatur von –30 °C bis +80 °C
Herstellerreferenzen: 920336 für Horn und 921988 für Kompressor
