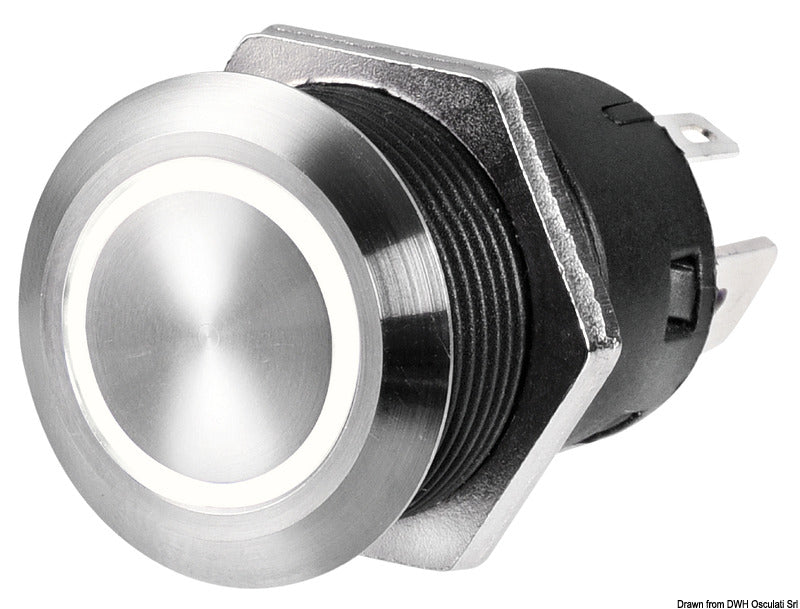

Dieser FLAT Drucktaster aus rostfreiem Edelstahl AISI 316 mit LED-Ring ist ein für die Schalttafelmontage ausgelegter Taster für elektrische 12-V-DC-Installationen. Die Variante verfügt über einen weißen LED-Ring, eine Strombelastbarkeit von 20 A bei 12 V und die Schaltfunktion (ON)-OFF.
Die Tastfunktion hält den Stromkreis nur so lange in der ON-Position, wie die Taste gedrückt wird. Wird die Taste losgelassen, kehrt sie automatisch in die OFF-Position zurück. Der Taster eignet sich daher für Funktionen, die nur während der manuellen Betätigung aktiv sein sollen.

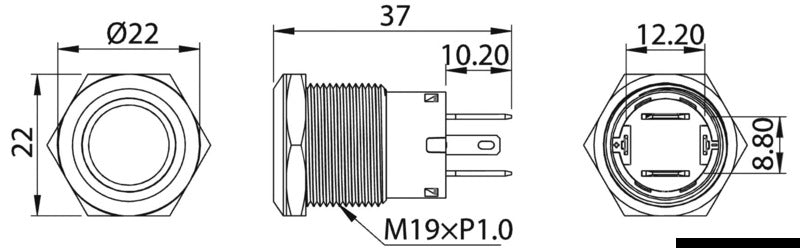

Das Gehäuse ist aus rostfreiem Edelstahl AISI 316 CNC-gefräst und verfügt über eine plane FLAT-Druckfläche. Der Frontdurchmesser beträgt Ø22 mm und die Gesamttiefe inklusive Anschlüssen 37 mm. Die Anschlüsse ragen 10,2 mm aus dem Gehäuse heraus, während das Anschlussraster 12,2 × 8,8 mm misst. Der Taster wird in einer Schalttafel mit M19 × 1,0-Gewinde montiert und mit einer Mutter auf der Rückseite befestigt.
Die Schutzart IP67 schützt den Taster bei vorübergehendem Untertauchen. Die dokumentierte Lebensdauer beträgt 20.000 Schaltzyklen und die Konstruktion verfügt über ein patentiertes Design. Auf der Rückseite befinden sich vier Flachstecker für den elektrischen Anschluss.

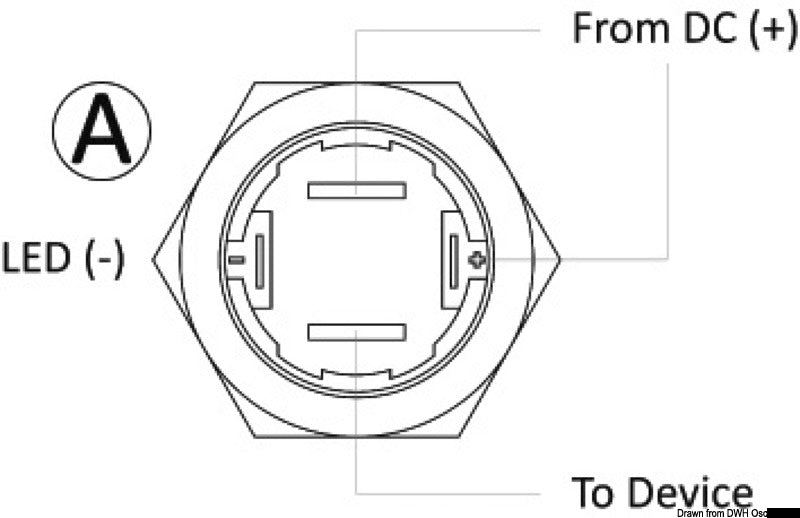

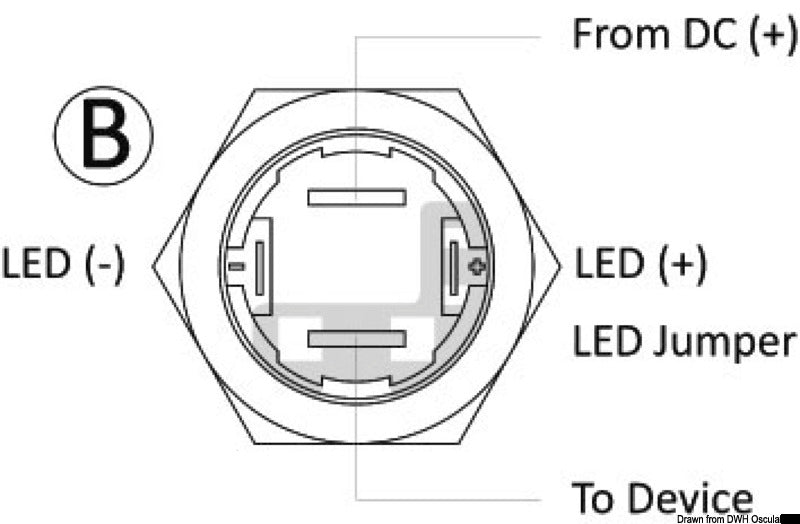

Der LED-Ring kann auf zwei Arten angeschlossen werden: Er kann dauerhaft leuchten, sobald die Stromversorgung angeschlossen ist, oder nur dann aufleuchten, wenn der Taster betätigt wird. Der vormontierte Kabelsatz mit der Art.-Nr. 14.215.20 unterstützt beide Anschlussprinzipien und kann verwendet werden, wenn der 12-V-Schalter in einer 24-V-Versorgung eingesetzt werden soll. Die Nennspezifikation des Schalters bleibt bei 12 V und 20 A. Ein Satz mit 40 hintergrundbeleuchteten Marine-Etiketten ist unter der Art.-Nr. 14.215.25 erhältlich.
Der Taster kann in elektrischen 12-V-Systemen unter anderem in Booten, Wohnmobilen und anderen Fahrzeugen verwendet werden, sofern die Belastung die angegebene Stromkapazität nicht überschreitet.
Wichtige FunktionenMomentane (ON)-OFF-Funktion
12 V DC und bis zu 20 A
Weißer integrierter LED-Ring
CNC-gefrästes Gehäuse aus rostfreiem Edelstahl AISI 316
IP67-Schutz bei vorübergehendem Untertauchen
Schalttafelmontage mit M19 × 1,0-Gewinde
Ø22 mm Front und 37 mm Gesamttiefe
LED kann als Dauerlicht oder betätigungsgesteuertes Licht angeschlossen werden
Dokumentierte Lebensdauer von 20.000 Schaltzyklen
