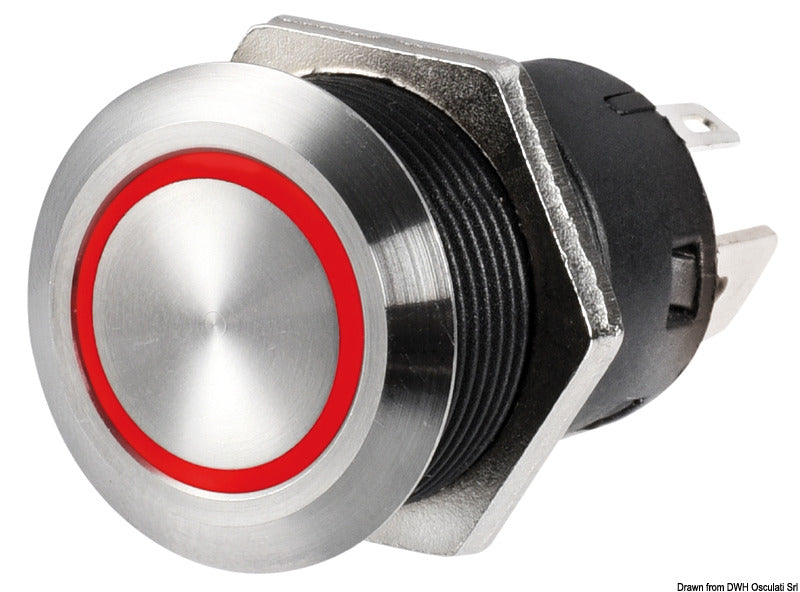

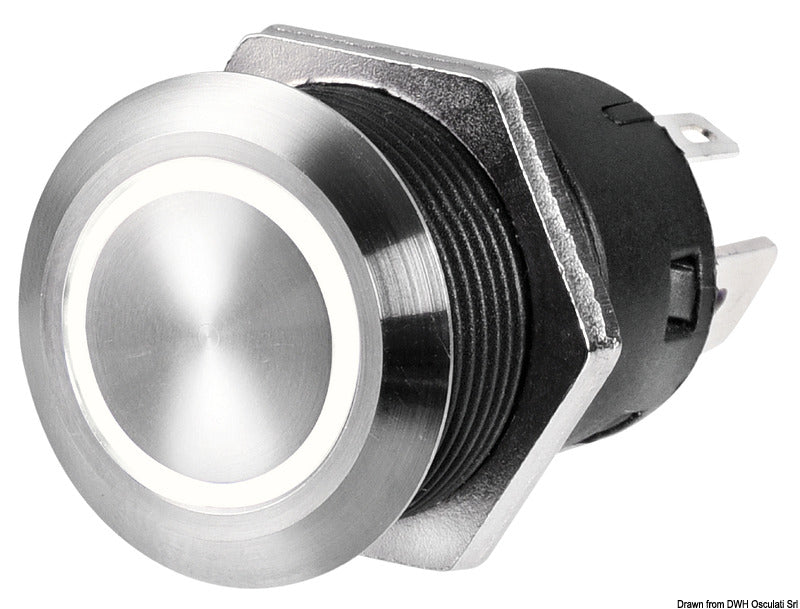

Dieser FLAT Edelstahldruckschalter mit LED-Leuchtring ist ein rastender ON-OFF-Schalter für elektrische Paneele und 12-V-DC-Installationen. Die Variante ist für 20 A spezifiziert und verfügt über einen integrierten roten LED-Leuchtring, der den Schalter und dessen Funktion deutlich hervorhebt.

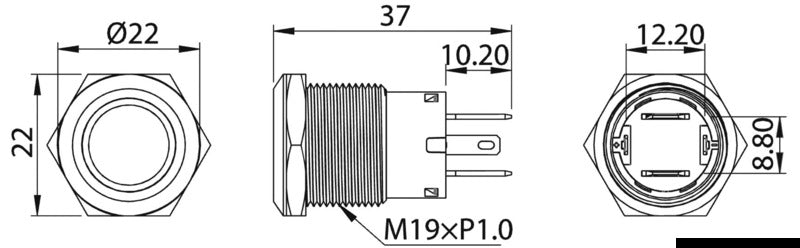

Das Schaltergehäuse ist CNC-gefräst aus rostfreiem AISI-316-Stahl. Die flache, runde Front hat einen Durchmesser von 22 mm, während die gesamte Einbautiefe inklusive Anschlüssen 37 mm beträgt. Der Schalter wird mit einem M19 × 1,0-Gewinde in ein Paneel montiert.
Die Schutzklasse IP67 bietet Schutz bei kurzzeitigem Untertauchen. Die Konstruktion ist patentiert und die erwartete elektrische Lebensdauer beträgt 20.000 Schaltzyklen.

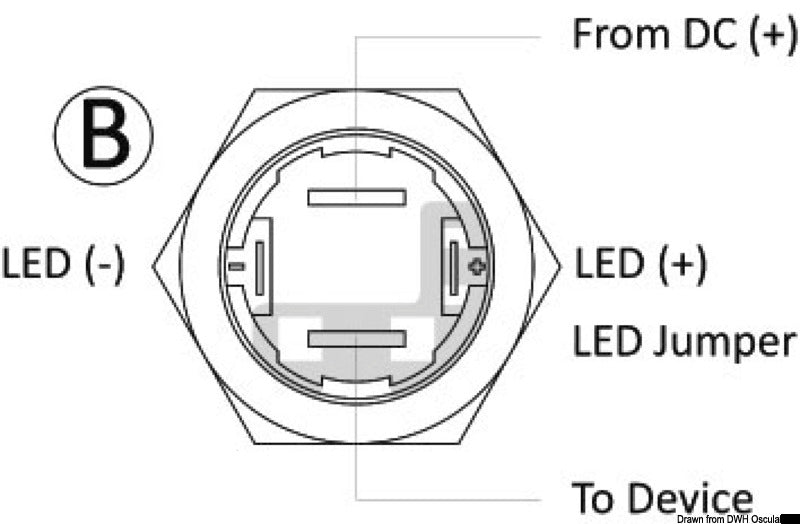

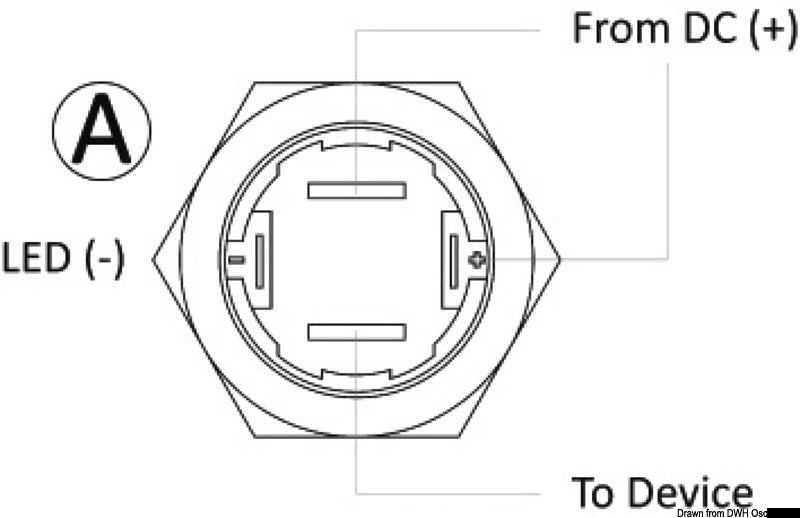

Die Funktion des LED-Leuchtrings kann über die Verkabelung gewählt werden. In Konfiguration A leuchtet der Ring permanent, sobald die Installation mit Strom versorgt wird. In Konfiguration B leuchtet der Ring nur, wenn sich der Schalter in der ON-Position befindet. Der Anschluss umfasst separate Verbindungen für die DC-Versorgung, die LED und das angeschlossene Gerät.
Der vormontierte Kabelsatz mit der Art.-Nr. 14.215.20 kann für eine schnelle Installation oder Reparatur verwendet werden und verfügt über einen Jumper zur Wahl zwischen permanentem Licht und Licht in der ON-Position. Der Kabelsatz hat 15 cm lange Kabel und macht die 12-V-Schalter der Serie mit 24-V-Systemspannung kompatibel. Das Symbol- und Etikettenset mit der Art.-Nr. 14.215.25 enthält 40 hinterleuchtbare Marine-Etiketten für FLAT-Schalter.
Wichtige FunktionenRastende ON-OFF-Funktion
12 V DC und 20 A
Integrierter roter LED-Leuchtring
CNC-gefrästes Gehäuse aus rostfreiem AISI-316-Stahl
IP67-Schutz
Frontdurchmesser Ø22 mm
Montagegewinde M19 × 1,0
Wahl zwischen permanentem LED-Licht und Licht in der ON-Position
Erwartete Lebensdauer von 20.000 Schaltzyklen
