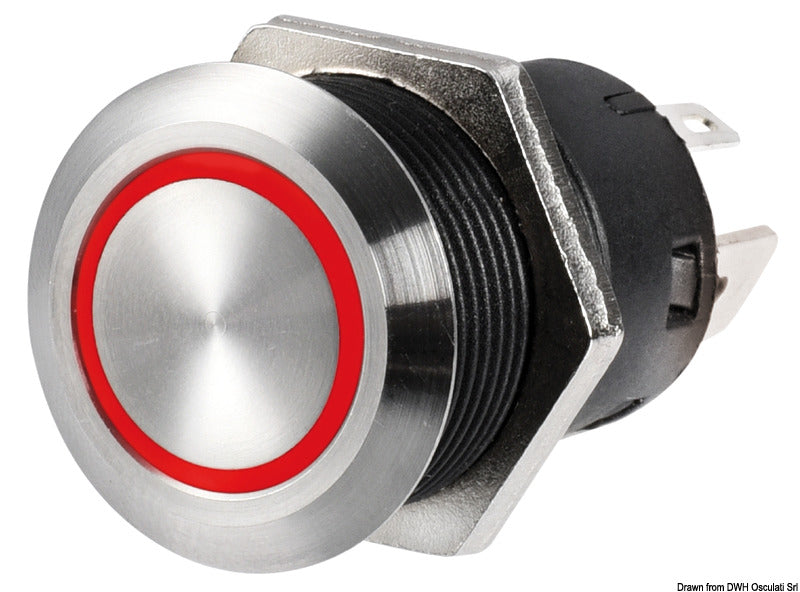

Ein FLAT vandalensicherer Drucktastenschalter aus rostfreiem Edelstahl AISI 316 mit LED-Lichtring für 24-V-DC-Installationen. Diese Variante verfügt über eine tastende (ON)-OFF-Funktion, einen Nennstrom von 10 A und einen roten LED-Lichtring um die Druckfläche.
Die tastende Funktion bedeutet, dass sich der Schalter nur in der ON-Position befindet, solange die Taste gedrückt gehalten wird. Sobald die Taste losgelassen wird, kehrt sie automatisch in die OFF-Position zurück. Der Schalter ist daher für Funktionen geeignet, die nur kurzzeitig aktiviert werden sollen.
Das Gehäuse ist aus rostfreiem Edelstahl AISI 316 CNC-gefräst und weist ein flaches, rundes FLAT-Design auf. Die IP67-Klassifizierung schützt den Schalter bei vorübergehendem Untertauchen und macht die Konstruktion für exponierte elektrische Schalttafeln im maritimen Bereich geeignet. Die angegebene mechanische Lebensdauer beträgt 20.000 Schaltzyklen.

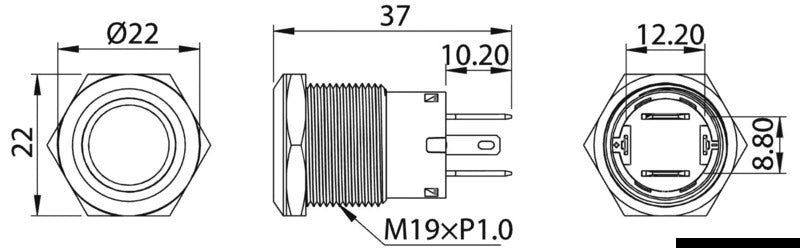

Der Schalter hat einen Frontdurchmesser von 22 mm, eine gesamte axiale Länge von 37 mm und ein M19 × 1,0-Panelgewinde. Er wird durch eine Platte montiert und von der Rückseite mit einer Mutter befestigt.

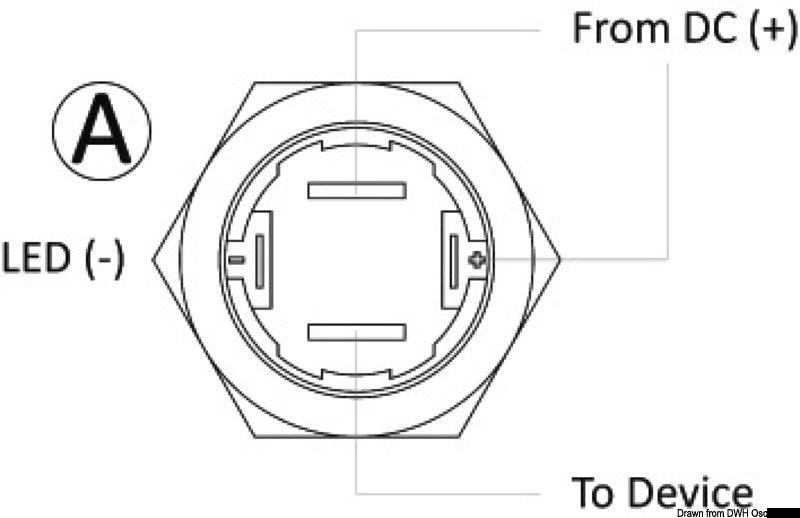

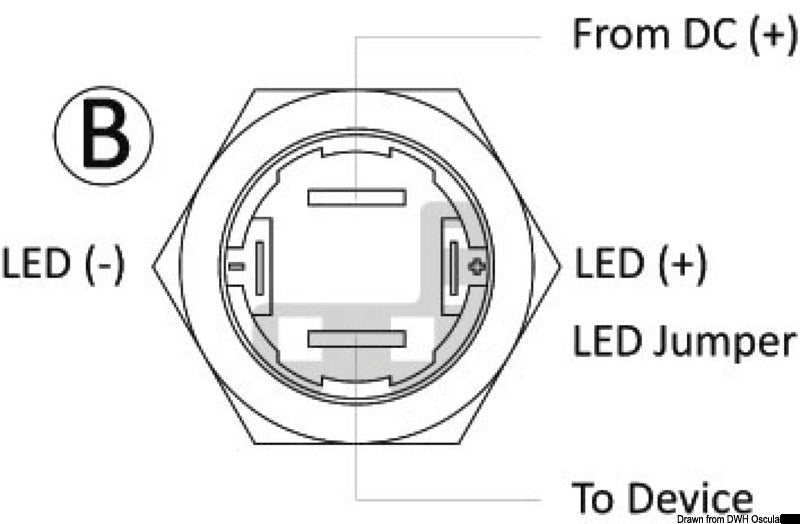

Der LED-Lichtring kann auf zwei Arten angeschlossen werden. Er kann konstant leuchten oder sich einschalten, wenn der Schalter in die ON-Position aktiviert wird. Dies ermöglicht entweder eine Orientierungsbeleuchtung oder eine Funktionsanzeige.
Ergänzende Produkte
Das vormontierte Kabelset mit der Art.-Nr. 14.215.20 ist für FLAT-Schalter konzipiert und unterstützt sowohl konstante als auch schaltergesteuerte LED-Beleuchtung. Das Etikettenset mit der Art.-Nr. 14.215.25 enthält 40 hinterleuchtete marine Funktionsaufkleber für die Schalterfamilie.
Wichtige FunktionenTastende (ON)-OFF-Funktion mit Federrückstellung
24 V DC und 10 A
Roter kreisförmiger LED-Lichtring
CNC-gefrästes Gehäuse aus rostfreiem Edelstahl AISI 316
IP67-Schutz bei vorübergehendem Untertauchen
20.000 Schaltzyklen
Frontdurchmesser von 22 mm und Gesamtlänge von 37 mm
M19 × 1,0-Panelgewinde mit rückseitiger Mutter
LED kann als konstantes oder schaltergesteuertes Licht angeschlossen werden
Patenteirtes FLAT-Design
