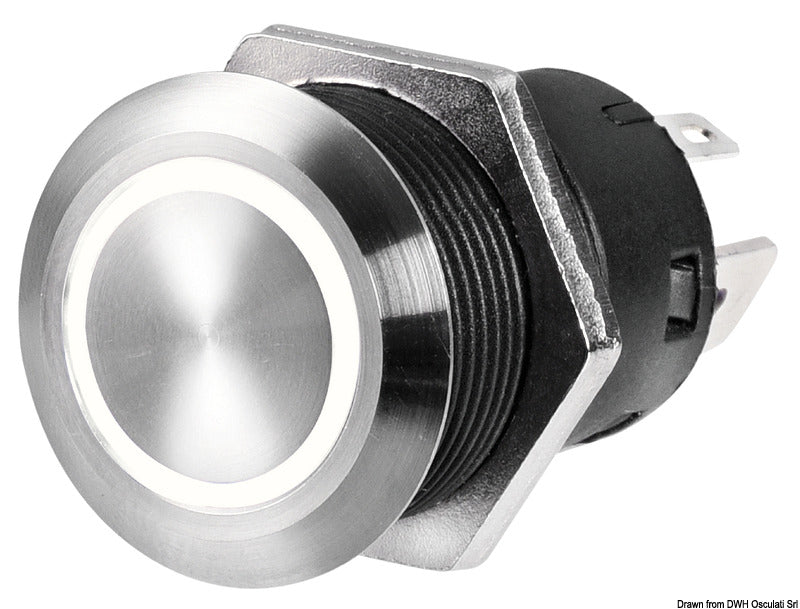

Dieser FLAT vandalensichere Drucktastenschalter aus Edelstahl mit LED-Ring ist ein ON/OFF-Schalter für die Schalttafelmontage mit rastender Kontaktfunktion. Die Variante ist für 12 V DC ausgelegt, hat eine Strombelastbarkeit von 20 A bei 12 V und ist mit einem blauen LED-Leuchtring um den Druckknopf ausgestattet.

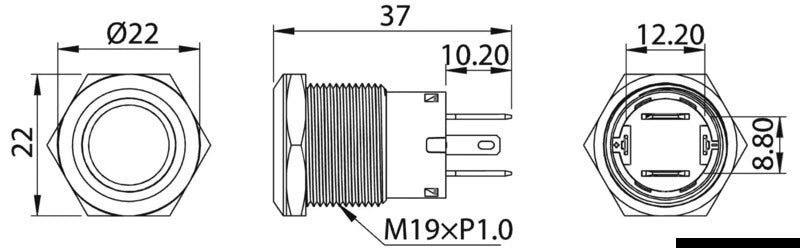

Das Gehäuse ist aus AISI 316 Edelstahl CNC-gefertigt. Die Front hat einen Durchmesser von Ø22 mm, die Breite über der sechskantigen Montagefläche beträgt 22 mm und die Gesamttiefe von der Front bis zum Ende der Anschlüsse beträgt 37 mm. Der Schalter wird mittels des M19 × 1,0 Gewindegehäuses und der mitgelieferten Befestigungsmutter durch ein Paneel montiert.

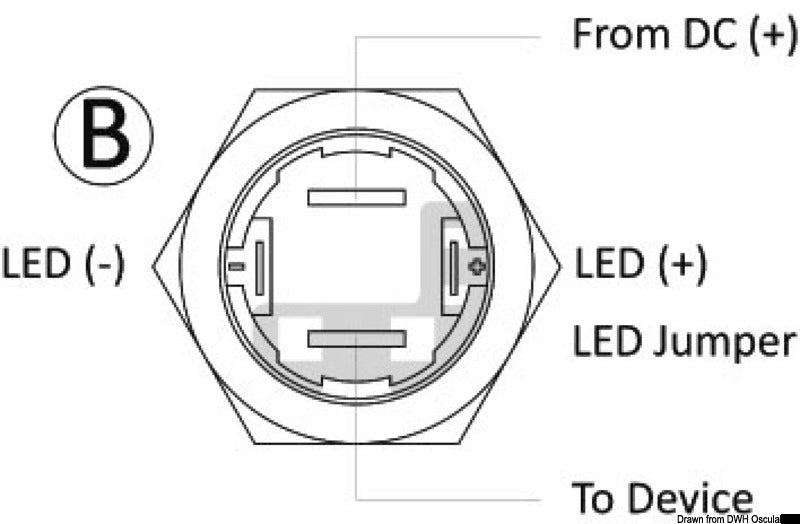

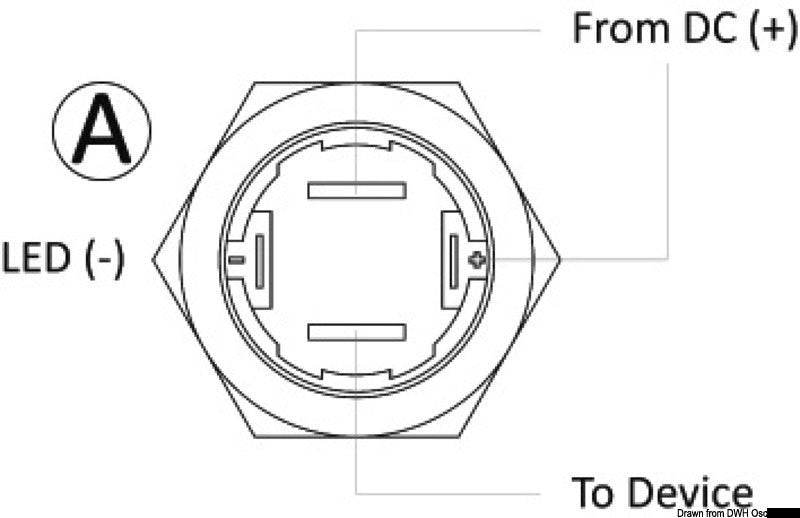

Der LED-Ring kann auf zwei Arten angeschlossen werden. Bei Anschlussdiagramm A leuchtet der Ring konstant, unabhängig von der Schalterstellung. Bei Anschlussdiagramm B leuchtet der Ring nur, wenn der Schalter in der ON-Position steht. Dies ermöglicht die Wahl zwischen permanentem Orientierungslicht und einer visuellen Anzeige einer aktivierten Funktion.
Der Schalter verfügt über die Schutzart IP67 und ist gegen zeitweiliges Untertauchen geschützt. Die mechanische Lebensdauer ist mit 20.000 Schaltzyklen angegeben, wodurch sich die Konstruktion für Bedienfelder in anspruchsvollen maritimen Elektroinstallationen eignet.
Der separate, vormontierte Kabelsatz mit der Art.-Nr. 14.215.20 kann für eine schnelle Installation verwendet werden und enthält eine Brücke zur Auswahl der LED-Funktion. Der Kabelsatz kann zudem eingesetzt werden, wenn der 12-V-Schalter in einer 24-V-Versorgung betrieben werden soll; die eigenen Nenndaten des Schalters bleiben 12 V und 20 A. Das Symbolaufkleber-Set mit der Art.-Nr. 14.215.25 enthält 40 hinterleuchtete, wasserfeste und kratzfeste Marinesymbole für FLAT-Schalter der 14.215-Serie.
Wichtige FunktionenRastende ON/OFF-Schaltfunktion
12 V DC und 20 A bei 12 V
Blauer integrierter LED-Ring
Wahl zwischen konstantem LED-Licht und Licht bei Aktivierung
CNC-gefertigtes Gehäuse aus AISI 316 Edelstahl
IP67-Schutz gegen zeitweiliges Untertauchen
Durchgehende Paneelmontage mit M19 × 1,0-Gewinde
Frontdurchmesser Ø22 mm und Gesamttiefe 37 mm
Mechanische Lebensdauer von 20.000 Schaltzyklen
