Flexible Sonnensegelstange für das Mickey-System mit einer Länge von 185 cm. Die Stange ist Teil des modularen, selbstspannenden und freistehenden Mickey-Sonnensegelsystems und wird einzeln zur Errichtung eines Sonnenschutzes mit separatem Sonnensegeltuch geliefert.

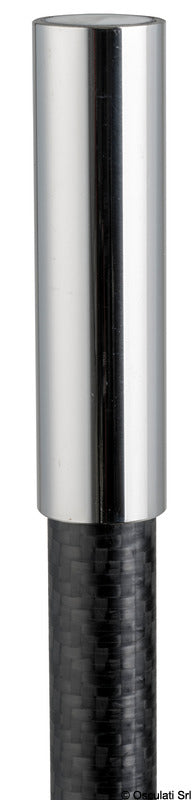

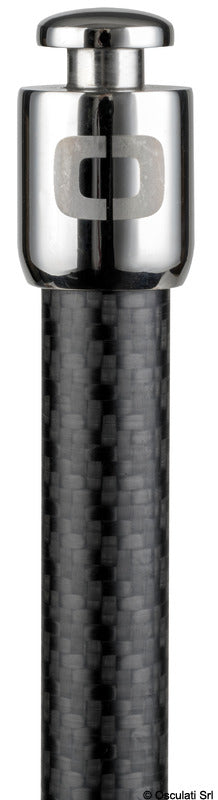

Die Stange besteht aus Glasfaser mit einer äußeren Kohlefaserbeschichtung und Einsätzen aus Edelstahl AISI 316L. Sie hat einen Durchmesser von 16 mm und wird mit einem 8 cm tiefen Einsteckteil in eine kompatible Montagebuchse eingesetzt. Die flexible Konstruktion dient dazu, Spannung im Tuch zu erzeugen, ohne dass zusätzliche Abspannleinen oder Befestigungselemente erforderlich sind.

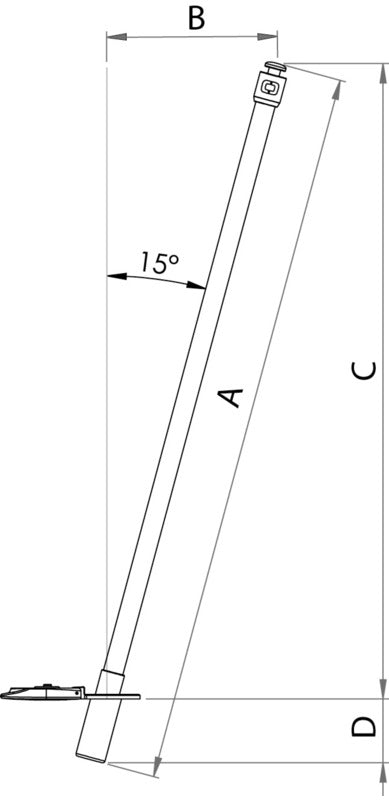

Die Gesamtlänge der Variante, Maß A, beträgt 185 cm. Bei der spezifizierten Neigung ergibt sich ein horizontaler Abstand B von 47 cm und eine Nettohöhe C von 175 cm über einem ebenen Deck. Die Stange darf maximal um 15° gebogen oder gespannt werden.

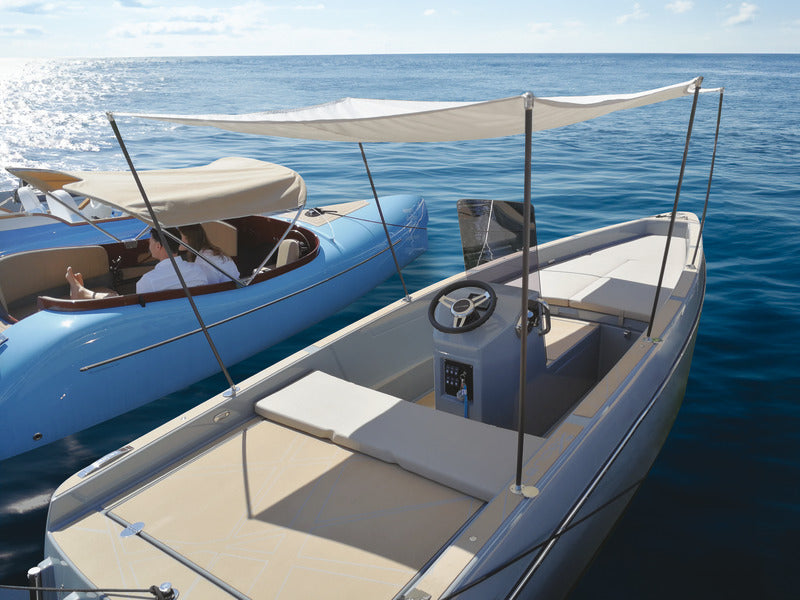

Eine Standardinstallation besteht aus vier Montagebuchsen, vier Stangen und einem separaten Tuch. Die Buchsen werden an den vier Ecken der Konstruktion platziert, um 45° zu den Ecken ausgerichtet und um 15° nach außen geneigt. Eine korrekte gegenseitige Ausrichtung ist erforderlich, um das Tuch gleichmäßig zu spannen. Das System kann auch mit zwei Stangen an einem Hardtop oder mit sechs Stangen konfiguriert werden. Tuch und Montagebuchsen sind nicht im Lieferumfang enthalten.

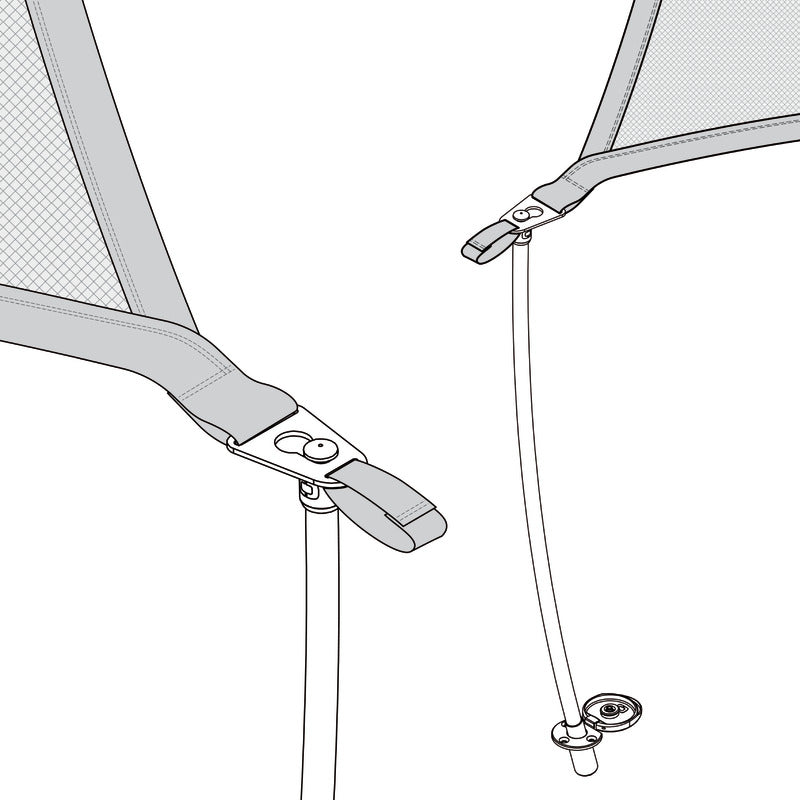

Das Tuch muss kleiner als der Abstand zwischen den oberen Enden der Stangen gefertigt sein, damit die Flexibilität der Stangen die erforderliche Spannung erzeugt. Für diese Variante beträgt der Zuschnittparameter x 140 mm, und die Berechnung erfolgt als Mittenabstand plus 2 × x. Die Kanten des Tuchs sollten gefaltet und vernäht werden. Die Befestigung kann mit einem D-Ring Ø5 mm, Art.-Nr. 39.599.20, oder einer Befestigungsschnalle 46.825.09 erfolgen.
Die Stange ist kompatibel mit den versenkten Mickey-Montagebuchsen 46.825.00, 46.825.01 und 46.825.02 für Ø16 mm Stangen. Für die alternative Montage am Bugkorb oder an der Reling können die Basissätze 46.825.10 und 46.825.11 innerhalb ihrer dokumentierten Rohrabmessungen verwendet werden. Das System darf nicht während der Fahrt oder bei Regen verwendet werden. Die Kohlefaserbeschichtung kann Strom leiten, daher muss das Produkt in sicherem Abstand zu elektrischen Anlagen gehalten werden und darf nicht bei Blitz oder Donner verwendet werden. Längere direkte Sonneneinstrahlung kann zu Verfärbungen führen.
Wichtige FunktionenFür modulares und selbstspannendes Mickey-Sonnensegelsystem
Länge: 185 cm
Durchmesser: 16 mm
Glasfaser mit Kohlefaserbeschichtung
Einsätze aus Edelstahl AISI 316L
Einstecktiefe: 8 cm
Nettohöhe über ebenem Deck: 175 cm
Horizontaler Abstand bei Neigung: 47 cm
Max. Biegung oder Neigung: 15°
Lieferung als 1 Stk.
