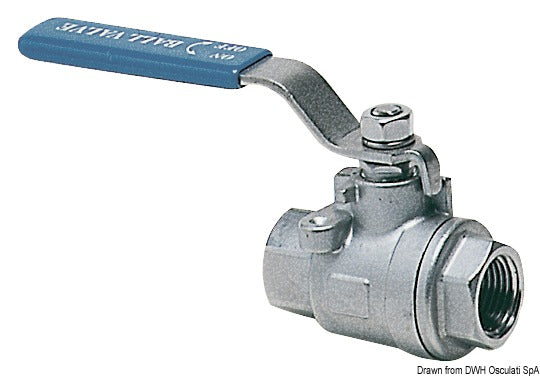

Dieser Kugelhahn mit vollem Durchgang aus Edelstahl AISI 316, IG/IG ist ein manuell betätigtes Absperrventil für maritime Rohrleitungssysteme. Die Variante verfügt über 1 1/2"-BSP-Innengewinde an beiden Enden und wird mit Rohrleitungsteilen mit entsprechenden Außengewinden verbunden.
Der volle Durchgang bietet einen freien Durchflussquerschnitt von 38 mm. Der Kugelhahn wird mit einem manuellen Hebel geöffnet und geschlossen und verfügt über eine zweiteilige 2PC-Konstruktion. Das Ventilgehäuse hat eine Gesamtlänge von 106 mm mit einer Toleranz von ±1,6 mm.
Ventilgehäuse, Kugel und Spindel sind aus Edelstahl 316 gefertigt, während der Ventilsitz aus PTFE besteht. Diese Materialkombination eignet sich für anspruchsvolle maritime Installationen, bei denen korrosionsbeständige Rohrkomponenten erforderlich sind.
Das H-Maß der Konstruktionszeichnung beträgt 86 mm von der Mittellinie des Ventils bis zum obersten Punkt, während das E-Maß 160 mm beträgt. Der Kugelhahn ist für die Befestigung mit Halterungen vorbereitet; Halterungen sind nicht im Lieferumfang enthalten.
Das Ventil hat die Druckklasse PN63. Das Prüfzeugnis AV1606069 gibt die hydrostatische Prüfung des Ventilgehäuses bei 10,2 MPa, des Sitzes und der Dichtung bei 7,5 MPa sowie die Luftprüfung des Sitzes bei 0,6 MPa an. Die Prüfdrücke sind Testwerte und dürfen nicht als Betriebsdruckangabe verwendet werden. Die Standardreferenz ist EN 10226-1-3.1.B.
Wichtige FunktionenVoller Durchgang mit 38 mm freiem Durchflussquerschnitt
1 1/2"-BSP-Innengewinde an beiden Enden
Zweiteilige 2PC-Konstruktion
Ventilgehäuse, Kugel und Spindel aus Edelstahl 316
Ventilsitz aus PTFE
Manuelle Hebelbetätigung
Druckklasse PN63
Vorbereitet für die Befestigung mit Halterungen
Länge des Ventilgehäuses: 106 mm
