Diese omnidirektionale Marine-TV-Antenne ist ein aktives Glomex Supergain Ballade-Modell für den Empfang von digitalen terrestrischen DVB-T2-, TNT- und HDTV-Signalen. Die Antenne wurde für Boote und mobile Fahrzeuge mit 12 V DC-Versorgung entwickelt und kann sowohl im Freien als auch im Innenbereich eingesetzt werden.
Die Rundstrahlkonstruktion ermöglicht einen 360°-Empfang, sodass die Antenne nicht manuell auf den Sender ausgerichtet werden muss. Der eingebaute rauscharme Verstärker liefert eine durchschnittliche Verstärkung von 23,5 dB bei einem Rauschmaß von 1,7 dB. Der Frequenzbereich liegt bei 170–890 MHz, die Impedanz bei 75 Ω und die Antenne arbeitet mit horizontaler Polarisation. Die Antenne ist für ein Fernsehgerät ausgelegt.

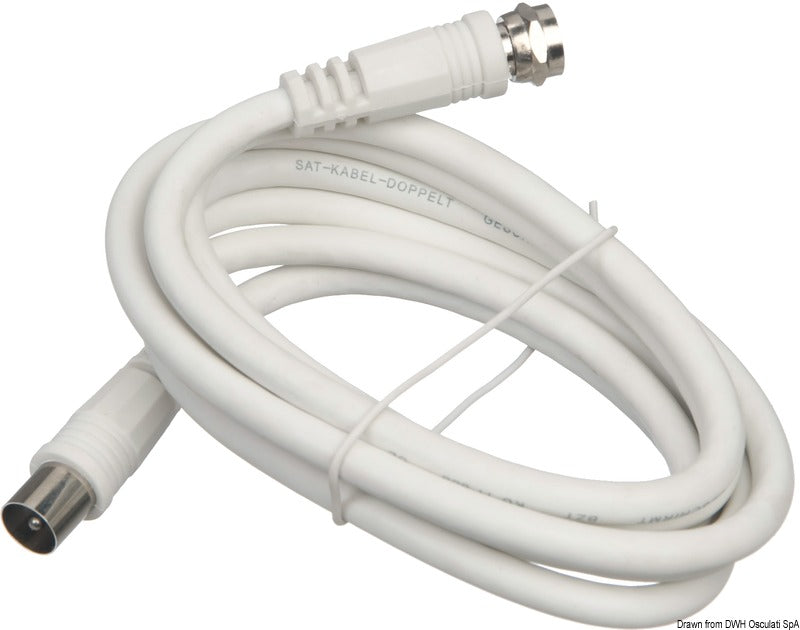

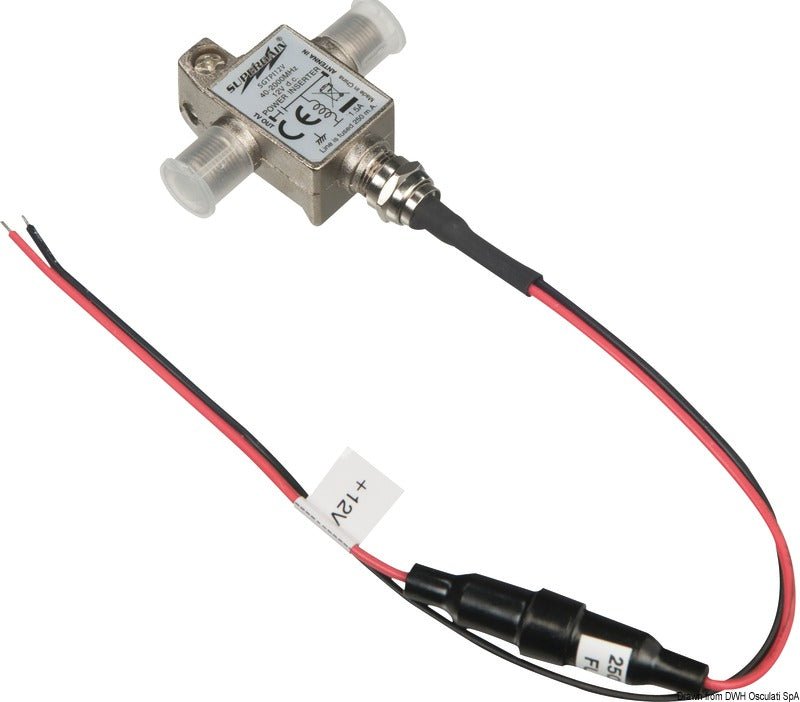

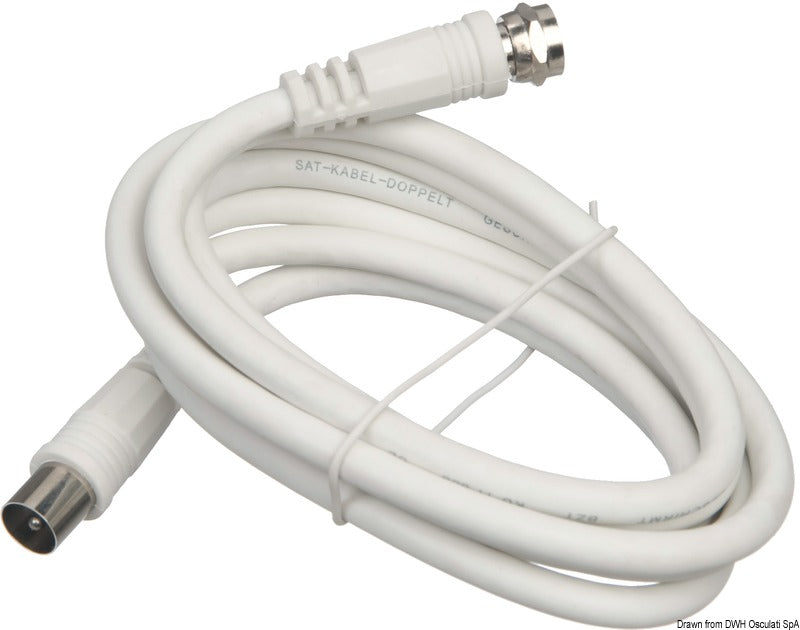

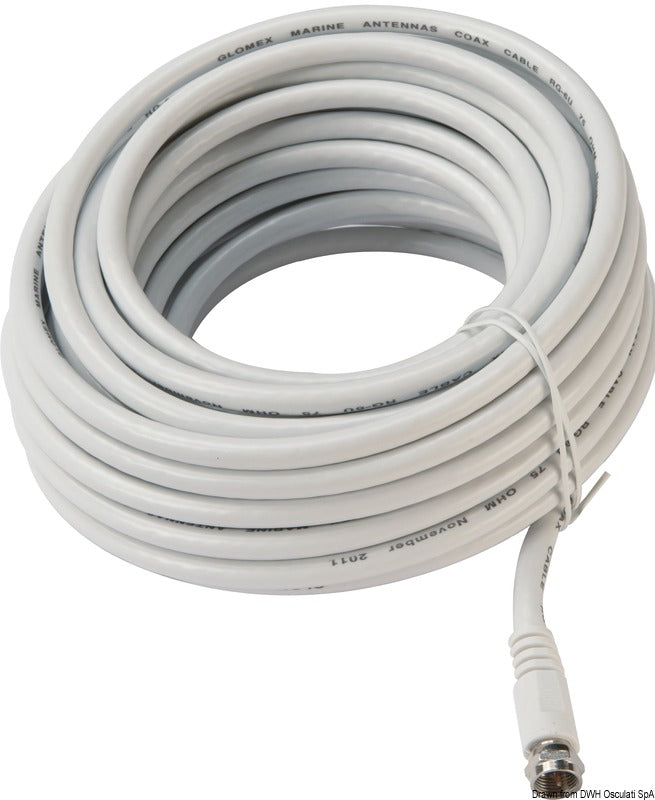

Der eingebaute Verstärker wird mit 12 V DC über das Koaxialkabel betrieben und hat eine Stromaufnahme von 20 mA. Das integrierte 5 m lange Koaxialkabel ist mit einem F-Stecker versehen und wird an den mitgelieferten Power Inserter angeschlossen. Von dort wird das Signal über das mitgelieferte 1,5 m lange TV-Kabel zum Fernseher oder DVB-T-Decoder weitergeleitet. Zum Anschluss wird der rote Leiter mit Plus und der schwarze Leiter mit Minus verbunden.
Die Antenne verfügt über ein weißes Radom aus ASA-Kunststoff. Die Antenne selbst misst Ø 70 × 165 mm einschließlich des integrierten Fußes und wiegt 110 g. Die kompakte Konstruktion schützt das Antennenelement und ist für eine feste Installation bei begrenztem Platzangebot geeignet.
Der integrierte Fuß kann geklebt oder mit drei Senkschrauben befestigt werden. Der Fuß verfügt über drei Montagelöcher mit Ø 6,5 mm, die auf einem Lochkreis von 56 mm angeordnet sind. Das Kabel kann durch den Fuß oder seitlich herausgeführt werden, und der Fuß kann gleichzeitig als Kabeldurchführung durch die Montagefläche verwendet werden. Alternativ kann die Antenne auf einem Antennenhalter mit 1"-14 UNS-Außengewinde montiert werden.
Der Lieferumfang umfasst die Antenne mit integriertem Fuß und 5 m Koaxialkabel, 12 V Power Inserter, 1,5 m TV-Kabel, drei Senkkopf-Montageschrauben und eine Montageanleitung. Die Herstellernummer lautet SGT5000 und der aktuell zugehörige Power Inserter hat die Artikelnummer SGTPI12V.
Wichtige FunktionenAktive omnidirektionale Antenne für DVB-T2, TNT und HDTV
360°-Empfang mit horizontaler Polarisation
Frequenzbereich: 170–890 MHz
Durchschnittliche Verstärkung: 23,5 dB
Rauschmaß: 1,7 dB
12 V DC und 20 mA Stromaufnahme
Integriertes 5 m Koaxialkabel mit F-Stecker
Montage über integrierten Fuß oder 1"-14 UNS-Antennenhalter
Weißes Radom aus ASA-Kunststoff
Produktmaße: Ø 70 × 165 mm
