Denne Glomex ZigBoat batterisensor ZB201 overvåger spændingen på en 12 V- eller 24 V-batteribank ombord. Sensoren indgår i det modulære ZigBoat-system og kommunikerer trådløst med en ZigBoat gateway via ZigBee.
En intern omskifter bruges til at vælge mellem 12 V- og 24 V-funktion. Sensoren er fabriksindstillet til 12 V. Alarmtærsklen er 11,6 V ± 0,3 V ved 12 V-funktion og 23,1 V ± 0,3 V ved 24 V-funktion. Når spændingen ligger over den valgte tærskel, vises batteribanken som OK. Falder spændingen under tærsklen, ændres status til LOW.
Batterisensoren forbindes fysisk til batteribanken med den røde ledning på pluspolen og den sorte ledning på minuspolen. Der skal anvendes én ZB201-sensor for hver batteribank, som skal overvåges. Selve kommunikationen mellem sensoren og gatewayen er trådløs.

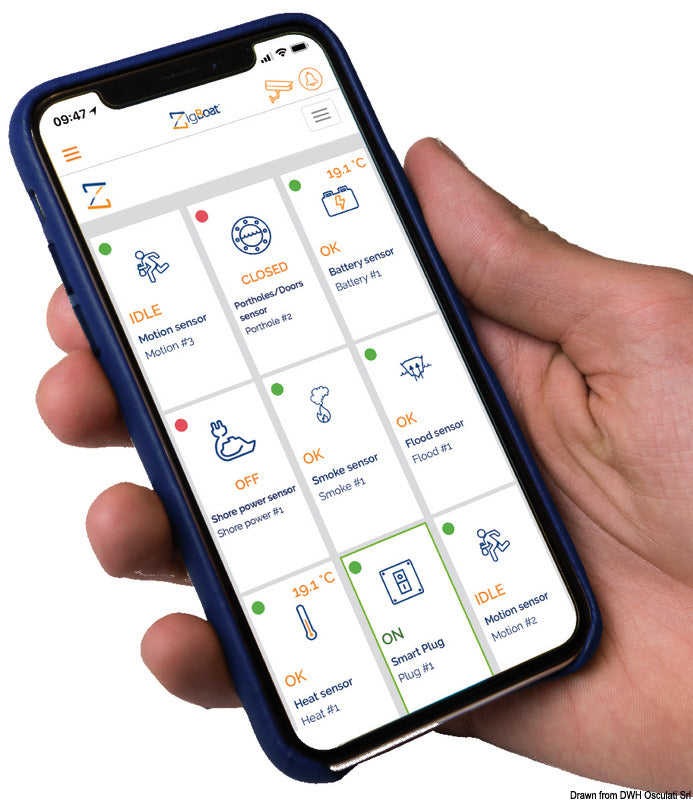

Status og konfiguration håndteres via ZigBoat-appen. Når gatewayen har internetforbindelse, kan systemet sende en pushmeddelelse ved lav batterispænding. Sensoren registreres i appen med det individuelle serienummer, som findes under frontdækslet.
Sensorens egen strømforsyning består af 2 × AAA-batterier, som medfølger. LED-indikatoren viser blandt andet aktivering, søgning efter gateway, mistet gatewayforbindelse og lavt internt batteriniveau. Fabriksnulstilling eller flytning til en anden gateway udføres ved at genindsætte AAA-batterierne og holde resetknappen inde i cirka 8-10 sekunder.
Sensoren er beregnet til indendørs montering ved en omgivelsestemperatur på 0-50 °C. Den er CE-mærket og ZigBee-certificeret samt omfattet af radioudstyrsdirektivet 2014/53/EU, EMC-direktivet 2014/30/EU og RoHS-direktivet 2011/65/EU. En ZigBoat gateway er nødvendig; den dokumenterede gateway har varenr. 29.304.01.
Vigtige funktionerOvervåger én 12 V- eller 24 V-batteribank
Alarmtærskel ved 12 V: 11,6 V ± 0,3 V
Alarmtærskel ved 24 V: 23,1 V ± 0,3 V
Trådløs ZigBee-kommunikation på 2,4 GHz
Statusvisning og konfiguration via ZigBoat-appen
Pushmeddelelse ved lav spænding, når gatewayen har internetforbindelse
Strømforsynes af 2 × medfølgende AAA-batterier
Beregnet til indendørs montering ved 0-50 °C
Kræver ZigBoat gateway
