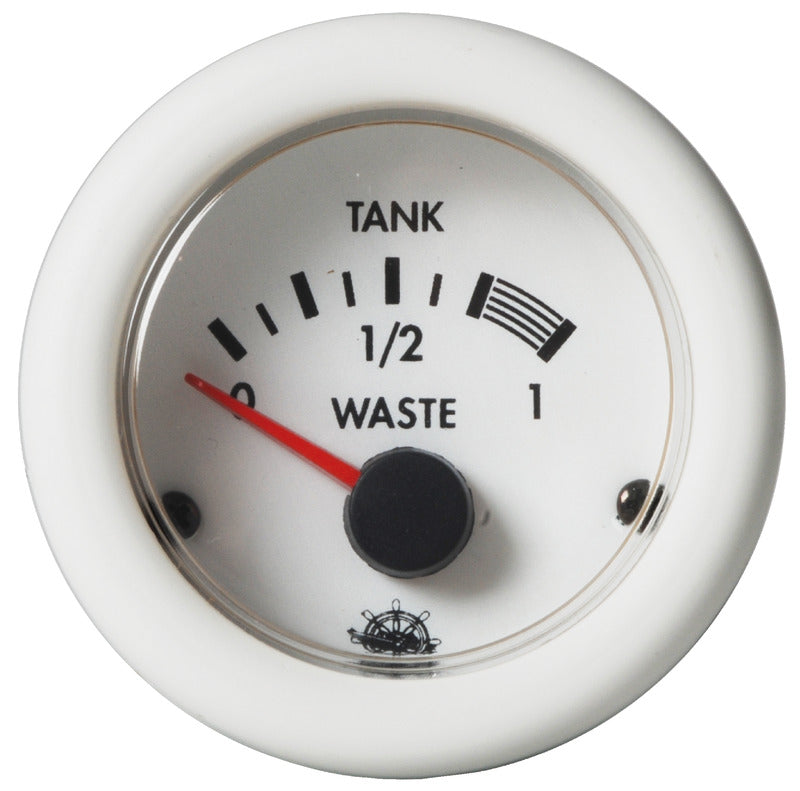

Dieser Guardian Füllstandsmesser für Abwassertanks 10–180 Ω ist ein rundes, analoges Anzeigeinstrument zur Überwachung des Füllstands in einem Abwasser- oder Schwarzwassertank. Die aktuelle Variante verfügt über ein weißes Zifferblatt, einen weißen Frontring und eine 12-V-Spannungsversorgung.
Das Instrument arbeitet mit einem Sensorsignal von 10–180 Ω. Die Skala zeigt den Tankfüllstand von 0 bis 1 mit einer deutlichen 1/2-Markierung an, sodass der Füllgrad des Tanks direkt auf dem Armaturenbrett abgelesen werden kann. Ein Füllstandssensor ist nicht im Lieferumfang enthalten und muss entsprechend der Höhe und Bauweise des Tanks ausgewählt werden.
Die Front hat einen Außendurchmesser von Ø59 mm. Die Installation erfordert einen Lochausschnitt von Ø52 mm, die Einbautiefe beträgt 45 mm. Das Instrument kann mit einem Schraubring montiert oder in die Aussparung gedrückt werden. Die Konstruktion ermöglicht zudem eine Montage hinter der Instrumententafel, sodass das Glas bündig mit dem Armaturenbrett abschließt.
Das Gehäuse besteht aus Nylon und Glasfaser, während das kratzfeste Glas das Zifferblatt schützt. Der bajonettmontierte Frontring ist austauschbar. Das Instrument wird mit einem weißen Frontring geliefert; ein verchromter Frontring ist unter der Art.-Nr. 27.455.02 separat erhältlich.
Der Füllstandsmesser ist kompatibel mit kapazitiven 10–180 Ω Sensoren der Art.-Nrn. 50.204.82, 50.204.83 und 50.204.84. Er kann zudem mit vertikalen 10–180 Ω Sensoren für Schwarzwasser und Frischwasser der Art.-Nrn. 50.202.25, 50.202.28, 50.202.32, 50.202.38 und 50.202.48 kombiniert werden.
Das Instrument ist wasserdicht, eine spezifische IP-Klasse ist jedoch nicht angegeben. Stellen Sie vor der Installation sicher, dass der gewählte Sensor über einen Signalbereich von 10–180 Ω und eine für den Tank passende Länge verfügt.
Wichtige FunktionenFüllstandsmesser für Abwasser- und Schwarzwassertank
12 V Spannungsversorgung
Sensorsignal: 10–180 Ω
Weißes Zifferblatt und weißer Frontring
Außen-Frontdurchmesser: Ø59 mm
Lochausschnitt: Ø52 mm
Einbautiefe: 45 mm
Austauschbarer Bajonett-Frontring
Kratzfestes Glas
Sensor nicht enthalten
