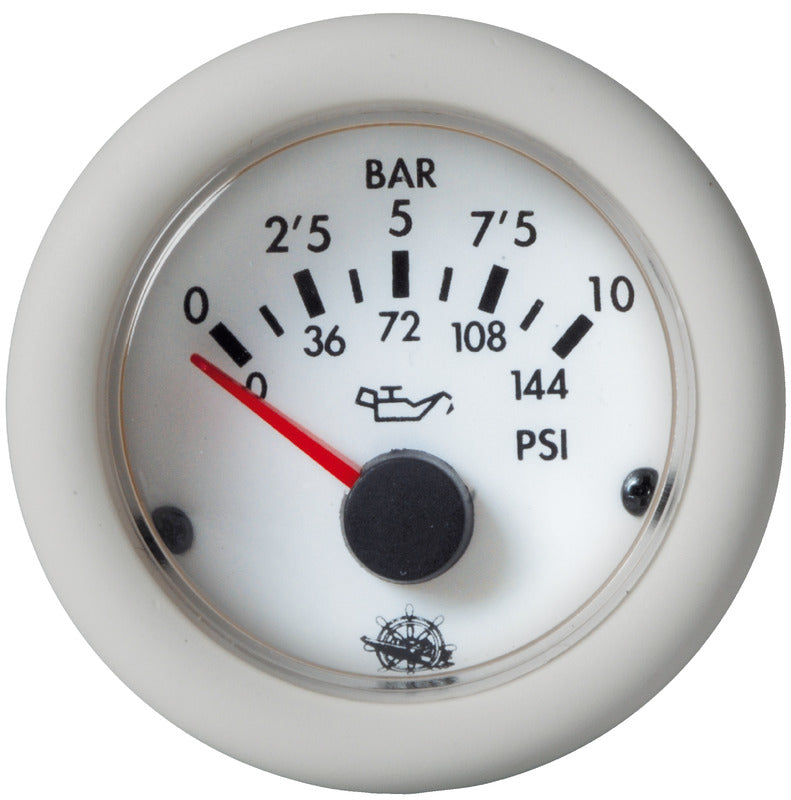

Dieses Guardian-Öldruckmessgerät ist ein analoges Motorinstrument zur Anzeige des Öldrucks von 0 bis 10 bar. Das Instrument ist für 12-V-Anlagen ausgelegt und ermöglicht es dem Fahrer, den Öldruck des Motors laufend zu überwachen.
Die Ausführung verfügt über eine weiße Skala, einen weißen Frontring und eine neutrale Instrumentenbeleuchtung. Die helle Skala bietet einen deutlichen Kontrast zu Skalierung und Zeiger, während das kratzfeste Instrumentenglas die Anzeige während des Gebrauchs schützt.
Das Instrumentengehäuse besteht aus robustem Nylon und Glasfaser. Die Konstruktion ist 100 % wasserdicht, eine formelle IP-Schutzart ist jedoch nicht angegeben. Der bewegliche Frontring ist mit einem Bajonettverschluss montiert und kann ausgetauscht werden. Ein verchromter Frontring mit Art.-Nr. 27.455.02 kann als Alternative zum weißen Standardring verwendet werden.
Das Öldruckmessgerät ist für den Einbau in Armaturenbretter vorgesehen und hat einen äußeren Frontdurchmesser von 59 mm. Die Montage erfordert einen Ausschnitt von Ø 52 mm, und die Einbautiefe des Instruments beträgt 45 mm. Die Guardian-Konstruktion unterstützt sowohl die Montage mit Schraubring als auch den bündigen Einbau, bei dem das Instrumentenglas plan mit der Instrumententafel abschließt.
Sensor und Anschluss

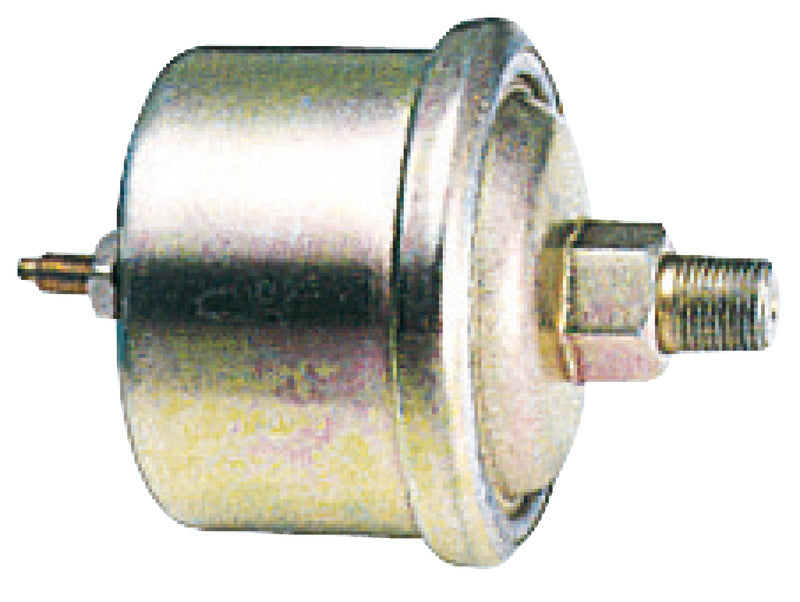

Das Instrument wird zusammen mit einem VDO-Öldrucksensor mit einem Messbereich verwendet, der der Skala von 0–10 bar entspricht. Das Sensorsystem hat einen Signalbereich von 10–184 Ω. Die Wahl des Sensors hängt vom Gewinde des Motors sowie der Notwendigkeit einer Masse über das Sensorgehäuse, isolierten Polen oder einem Alarmkontakt ab.
10-bar-Sensoren mit 1/8-27 NPT umfassen die Art.-Nr. 27.502.00, 27.563.00 und 27.565.00. Sensoren mit M10×1 umfassen die Art.-Nr. 27.503.00, 27.507.00 und 27.562.00. Überprüfen Sie vor der Installation Gewinde und elektrische Ausführung.
Wichtige FunktionenAnaloge Messung des Motoröldrucks
Messbereich: 0–10 bar
Volt: 12 V
Weiße Skala und weißer Frontring
Neutrale Instrumentenbeleuchtung
Außendurchmesser: 59 mm
Einbauloch: Ø 52 mm
Tiefe: 45 mm
Einbaumontage mit austauschbarem Bajonett-Frontring
Für VDO-Öldrucksensoren mit Signalbereich 10–184 Ω
