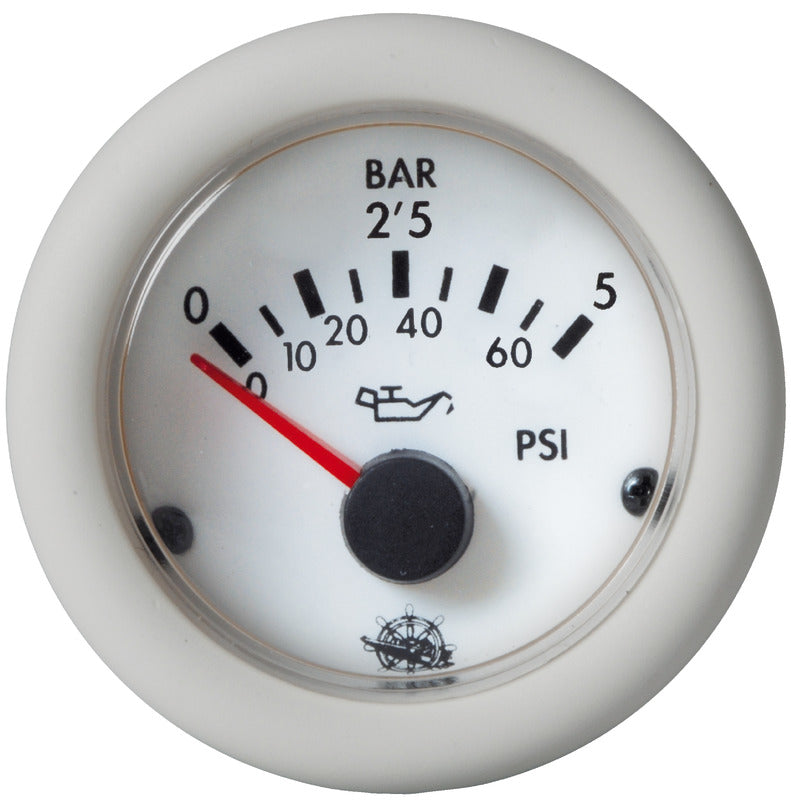

Guardian Öldruckmesser 0–5 bar, weiß, 12 V

Mærke: Osculati SKU: 27.529.01

Preis:
Sonderpreis215,00 kr

Beschreibung

Dieses Guardian Öldruckmanometer ist ein elektrisches Anzeigeinstrument zur Überwachung des Motoröldrucks. Die Variante verfügt über einen Messbereich von 0–5 bar, eine 12 V DC-Versorgung sowie ein weißes Zifferblatt und einen weißen Frontring.

Der Öldruck wird über das Signal eines externen VDO-Öldrucksensors angezeigt. Das Manometer muss mit einem 5-bar-Sensor mit einem Signalbereich von 10–184 Ω kombiniert werden. Das Gewinde des Sensors, die Erdungsart und ein eventueller Alarmkontakt werden je nach der konkreten Motorinstallation ausgewählt.

Das Instrument hat einen äußeren Frontdurchmesser von 59 mm, einen im Katalog angegebenen Einbaulochdurchmesser von 52 mm und eine Tiefe von 45 mm. Es gibt widersprüchliche Montagedaten, wobei ein Installationsblatt ein Einbauloch von 56 mm angibt. Überprüfen Sie daher immer das gelieferte Instrument und die aktuelle Montageanleitung, bevor Sie das Armaturenbrett bearbeiten.

Die elektrischen Anschlüsse erfolgen über separate 6,35 × 0,8 mm Faston-Steckanschlüsse. Die Anschlüsse sind mit + für zündungsgeschaltete positive Versorgung, - für negativ oder Masse, S für Sensorsignal und L für positive Versorgung der Instrumentenbeleuchtung gekennzeichnet. Es muss ein mehradriges, isoliertes Kabel verwendet werden, das für den Marinegebrauch zugelassen ist.

Trennen Sie vor der Installation die Batterie und montieren Sie das Instrument so weit wie praktisch möglich von starken Magnetfeldern entfernt. Das Instrument verfügt über einen magnetischen Schutz und ist für den Fronteinbau vorgesehen. Ein verchromter Frontring mit der Art.-Nr. 27.455.02 kann als optionale Alternative zum weißen Frontring verwendet werden.

Kompatible Sensortypen

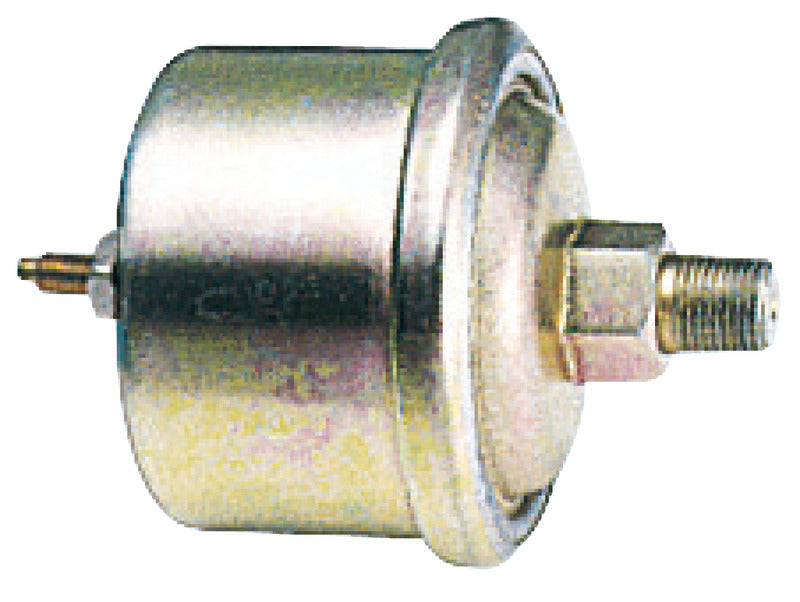

Bei der Auswahl eines 5-bar-VDO-Sensors können das Gewinde und die elektrische Ausführung der Installation unter anderem mit Art.-Nr. 27.500.00 mit 1/8"-27 NPT und Masse über das Sensorgehäuse, 27.561.01 mit 1/8"-27 NPT und isolierten Polen, 27.565.01 mit 1/8"-27 NPT und Alarmkontakt oder 27.565.03 mit M10×1 und Alarmkontakt abgestimmt werden.

Wichtige Funktionen

Messbereich: 0–5 bar
Volt: 12 V DC
Weißes Zifferblatt und weißer Frontring
Äußerer Frontdurchmesser: 59 mm
Katalogangabe Einbauloch: Ø52 mm
Tiefe: 45 mm
Für VDO-Öldrucksensor mit 5 bar Messbereich
Separate Anschlüsse für Versorgung, Masse, Sensorsignal und Beleuchtung
Fronteinbau
Optionaler verchromter Frontring: Art.-Nr. 27.455.02

Wussten Sie?

... dass viele unserer Produkte online bestellt und in unseren Selbstbedienungsläden abgeholt werden können?

Mehr dazu hier: Selbstbedienungsläden

Wussten Sie schon

... dass viele unserer Artikel online bestellt und in unseren Selbstbedienungsshops abgeholt werden können?

Mehr dazu erfahren Sie hier: Selbstbedienungsshops

Alpina Marineudstyr

Fragen zum Produkt?

Schick uns deine Frage. Das Produkt wird automatisch in deiner Nachricht angegeben.

Guardian Öldruckmesser 0–5 bar, weiß, 12 V
Guardian Öldruckmesser 0–5 bar, weiß, 12 V Art.-Nr. 27.529.01

Beschreibung

Produkt: Olietryksmåler
Serie: Guardian
Produkttype: Elektrisk viserinstrument
Anvendelse: Visning af motorens olietryk
Volt: 12 V DC
Måleområde: 0–5 bar
Udvendig diameter: 59 mm
Dybde: 45 mm
Monteringshul: Ø52 mm
Farve: Hvid skive og hvid frontring
Montering: Panelmontering
Terminaltype: Faston 6,35 × 0,8 mm
Tilslutninger: +, -, S og L
Sensorsignal: 10–184 Ω
Kompatibilitet: VDO-olietrykssensor til 5 bar
Valgfri frontring: Forkromet frontring, varenr. 27.455.02
