Guidi Kuglehane "Non stick" bronze, 3/8"

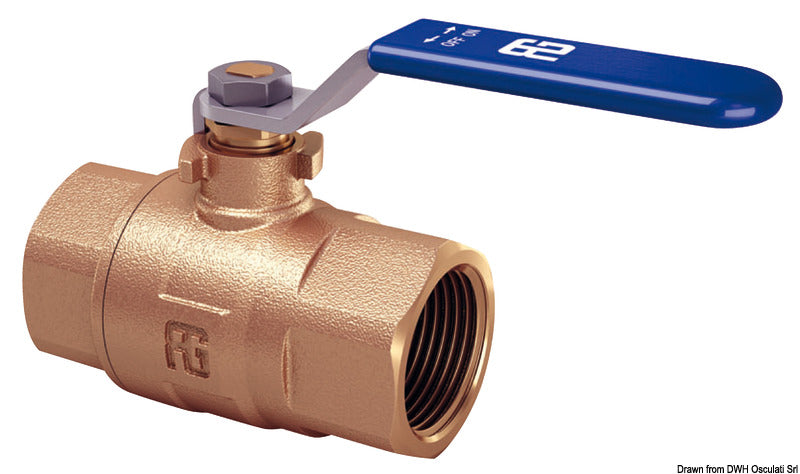

GUIDI 2300 fuldløbs-kugleventil i bronze med F-F-gevind og håndtag er en manuel 2-vejsventil til regulering og afspærring af væskestrøm i marine rørsystemer. Denne variant har 3/8" indvendigt gevind i begge ender og et fuldt gennemløb på 12 mm.

Ventilhuset og endedelen er fremstillet af CC499K-bronze. Kuglen er udført i CW617N-messing med en korrosionsbestandig overfladebehandling, der forbedrer modstandsdygtigheden over for belægninger og fastgroede aflejringer. Ventilen har PTFE-sæder og antifriktionsring, EPDM-O-ring samt en anti-blowout-spindel i CW625-messing.

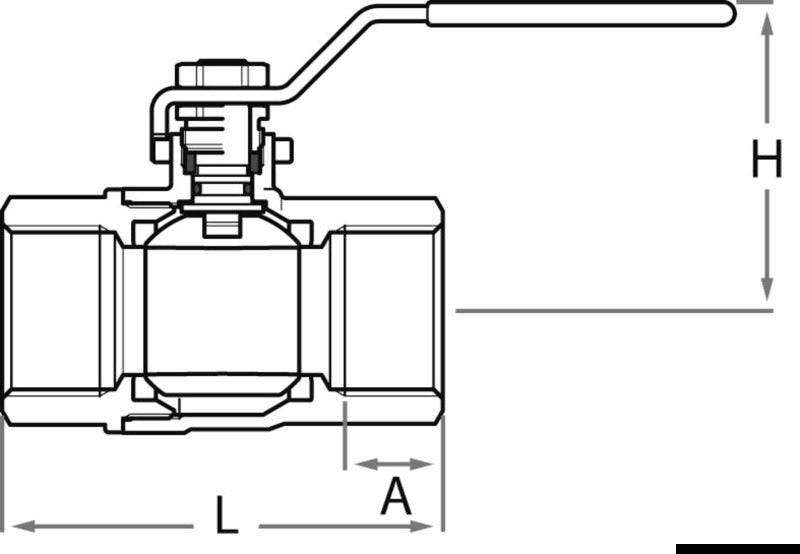

Betjeningen sker manuelt med et blåt overtrukket håndtag. Håndtag og fastgørelsesmøtrik er fremstillet af AISI 304 rustfrit stål. Ventilen måler 54 mm i samlet længde og 48 mm i samlet højde med håndtag. Håndtagsmålet M er 78 mm, nøglevidden er 22 mm, og tilslutningsmålet A er 11,4 mm.

Fuldløbskonstruktionen giver en dokumenteret vandkapacitet på 9.000 l/t ved 1 bar. Værdien angiver flow ved dette prøvetryk og er ikke ventilens maksimale arbejdstryk. Gevindet følger EN 10226-1 / BS 21 og er angivet som BSPP.

Serie 2300 er omfattet af RINA-godkendelse efter ISO 9093:2020 og Lloyd’s Register. RINA-godkendelsen omfatter installation på små fartøjer med en skroglængde på op til 24 m, når installationen udføres efter de gældende betingelser og anvisninger. Lloyd’s-godkendelsen omfatter ikke anvendelse i brandbekæmpelsessystemer eller med brændbare medier.

Producentvarenummeret er 2300.200003. Et separat håndtags- og møtriksæt i rustfrit stål til 3/8"- og 1/2"-ventilerne findes som KIT2300.500004. En relateret 3/8" bronzegennemføring findes som varenr. 17.551.01, men er ikke angivet som obligatorisk tilbehør.

Manuel 2-vejs fuldløbs-kugleventil
3/8" F-F-gevind med indvendigt gevind i begge ender
Ventilhus og endedel i CC499K-bronze
12 mm indvendigt gennemløb
Vandkapacitet: 9.000 l/t ved 1 bar
Samlet længde: 54 mm
Samlet højde med håndtag: 48 mm
Anti-blowout-spindel og PTFE-sæder
Håndtag og møtrik i AISI 304 rustfrit stål
RINA ISO 9093:2020 og Lloyd’s Register
