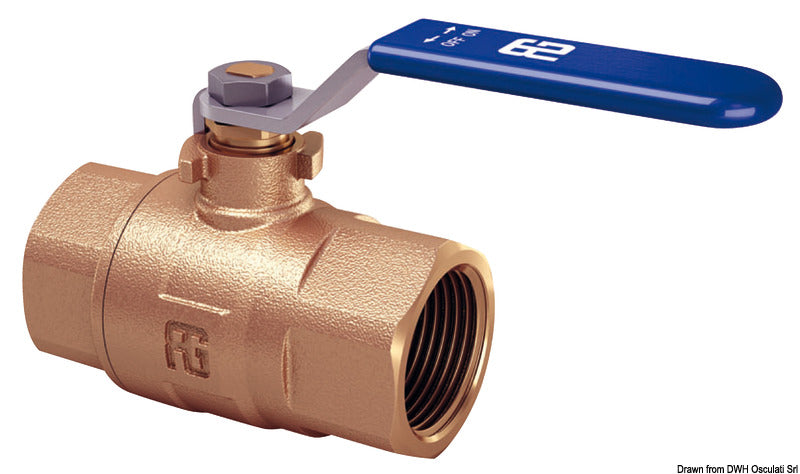

Denne GUIDI 2300 kuglehane i bronze med fuldt gennemløb og F-F-gevind er en manuel 2-vejsventil til marineinstallationer. Varianten har 3/4" indvendigt gevind i begge ender og producentvarenummer 2300.200005.
Ventilen åbnes og lukkes med et manuelt håndgreb. Konstruktionen med fuldt gennemløb giver en dokumenteret vandkapacitet på 39.000 l/t ved 1 bar. Gevindtilslutningerne følger EN 10226/1 (BS 21).
Ventilhus og endestykke er fremstillet af CC499K-bronze. Ventilsæder og antifriktionsring er af PTFE, mens tætningen består af en EPDM-O-ring. Spindlen er fremstillet af CW625-messing, og messingkuglen har en korrosionsbestandig overfladebehandling. Greb og møtrik er udført i AISI 304 rustfrit stål.

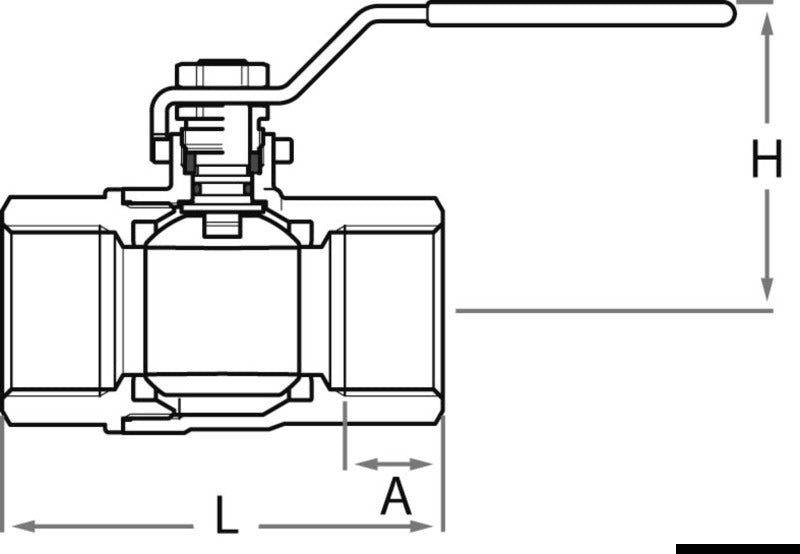

Ventilhuset har en samlet længde på 72 mm og en højde på 56 mm. Det vandrette mål til grebets yderende er 98 mm, gennemløbsmålet F er 19,5 mm, mål A er 16,3 mm, og nøglevidden er 32 mm. Produktvægten er 390 g.
Serie 2300 er typegodkendt af RINA efter ISO 9093:2020 under certifikat DIP235223CS/003 og er omfattet af Lloyd’s Register-typegodkendelse LR2556185TA-01. RINA-godkendelsen omfatter installation på mindre fartøjer med skroglængde LH op til 24 m, når monteringen udføres efter installationsanvisningerne og ISO 9093:2020.
Greb og møtrik kan udskiftes med det separate GUIDI KIT2300, som findes til seriens forskellige størrelser. Vælg altid et sæt i korrekt størrelse til den aktuelle ventil.
Vigtige funktionerManuel 2-vejs kuglehane med fuldt gennemløb
F-F-tilslutning med 3/4" indvendigt gevind
Vandkapacitet: 39.000 l/t ved 1 bar
Ventilhus og endestykke i CC499K-bronze
PTFE-ventilsæder og EPDM-O-ring
Greb og møtrik i AISI 304 rustfrit stål
Produktmål: L 72 mm og H 56 mm
Gevindstandard: EN 10226/1 (BS 21)
RINA- og Lloyd’s Register-typegodkendelse
