Guidi 90° bronzeknæ F-F i størrelse 2½" er en bronzegevindfitting til retningsændring i marine rørsystemer. Knæet forbinder to han-gevindtilslutninger med samme nominelle gevindstørrelse og fører installationen gennem en vinkel på 90°.
Begge tilslutninger har indvendigt gevind, også betegnet hun–hun eller F-F. Gevindet er angivet som BSPP efter EN 10226/1 (BS 21). Korrekt gevindtype og gevindstørrelse skal anvendes, da BSP- og NPT-gevind ikke er indbyrdes kompatible.
Fittingen er fremstillet af bronze og indgår i Guidi-serien 0090B. Bronze gør den relevant til marine rørinstallationer, herunder køle- og vandsystemer om bord, hvor installationens materialevalg og krav skal vurderes samlet.

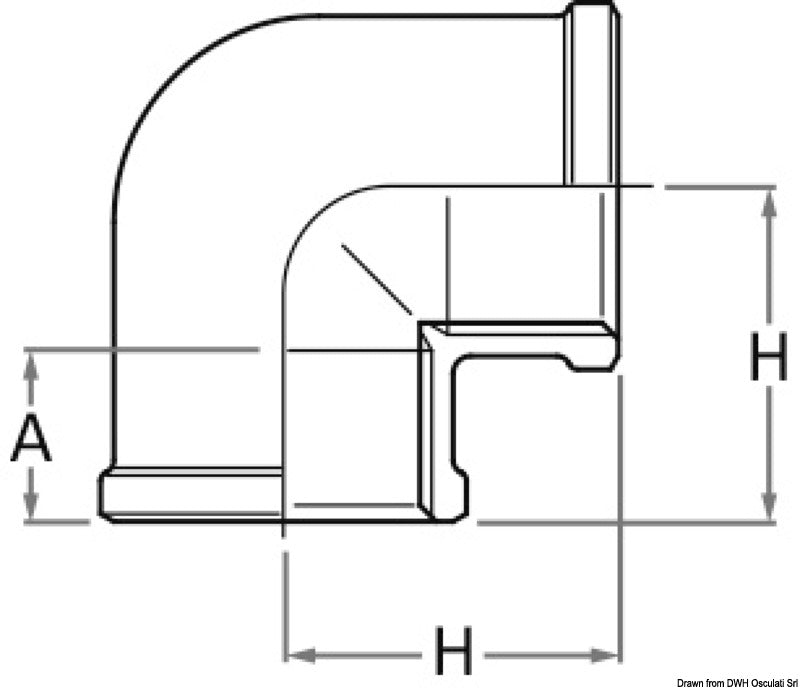

Variantens tekniske tegningsmål er A = 27 mm og H = 70 mm. Betegnelserne A og H følger produktets tekniske tegning og er derfor ikke omfortolket som diameter, gevinddybde eller andre mål. Producentnummeret er 0090B.200010.
Ved installation skal både gevindstandard, nominelt mål, materialer og systemets driftskrav kontrolleres. I installationer med havvand bør materialerne i hele installationskæden vælges med henblik på at undgå uhensigtsmæssig sammenblanding af metaller.
Vigtige funktioner90° gevindknæ til marine rørsystemer
2½" BSPP-gevind
F-F med indvendigt gevind i begge ender
Fremstillet af bronze
Gevindstandard: EN 10226/1 (BS 21)
Tegningsmål A: 27 mm
Tegningsmål H: 70 mm
Serie: 0090B
Producentnummer: 0090B.200010
