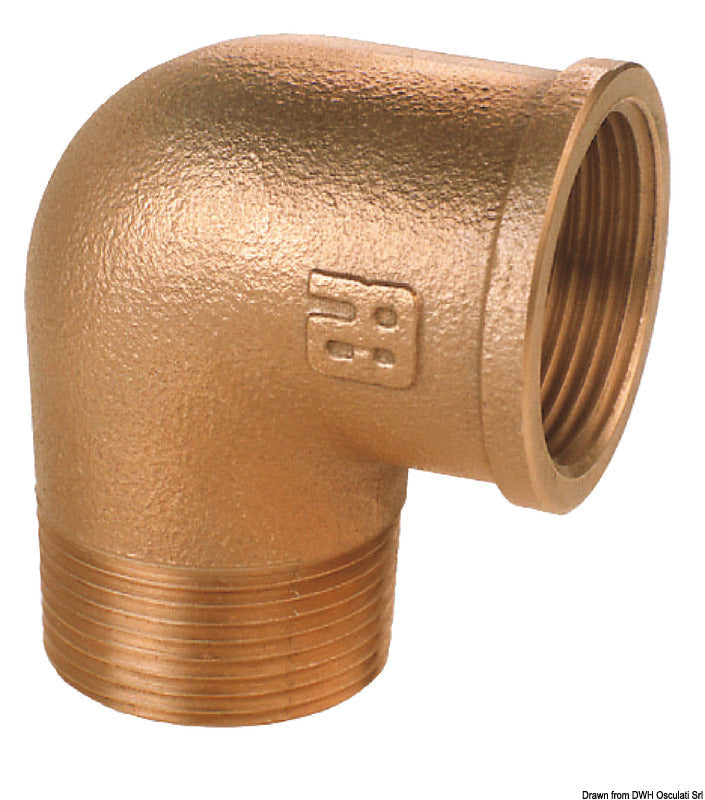

GUIDI 90° bronzeknæ med udvendigt/indvendigt gevind i størrelse 1" er en bronzefitting til rørinstallationer, hvor rørføringen skal drejes 90°. Knæet har én indvendig og én udvendig gevindtilslutning og tilhører GUIDI-serien 0092B.
Den indvendige forbindelse er udført med 1" BSP/G-gevind, mens den udvendige forbindelse har 1" BSPT/G1-gevind. Gevindene følger EN 10226-1 / BS 21. Fittingen skal sammenkobles med tilsvarende BSP/BSPT-komponenter; NPT-gevind har en anden profil og gevindvinkel og er derfor ikke kompatible med en pålidelig, tæt BSP/BSPT-forbindelse.
Knæet er fremstillet af bronze med naturlig bronzefarvet, støbt overflade. Bronze gør konstruktionen relevant til marine rørinstallationer og andre miljøer, hvor fittings kan blive udsat for saltvandspåvirkning. Der er ikke angivet et produktspecifikt arbejdstryk, temperaturinterval eller godkendelse til bestemte medier.

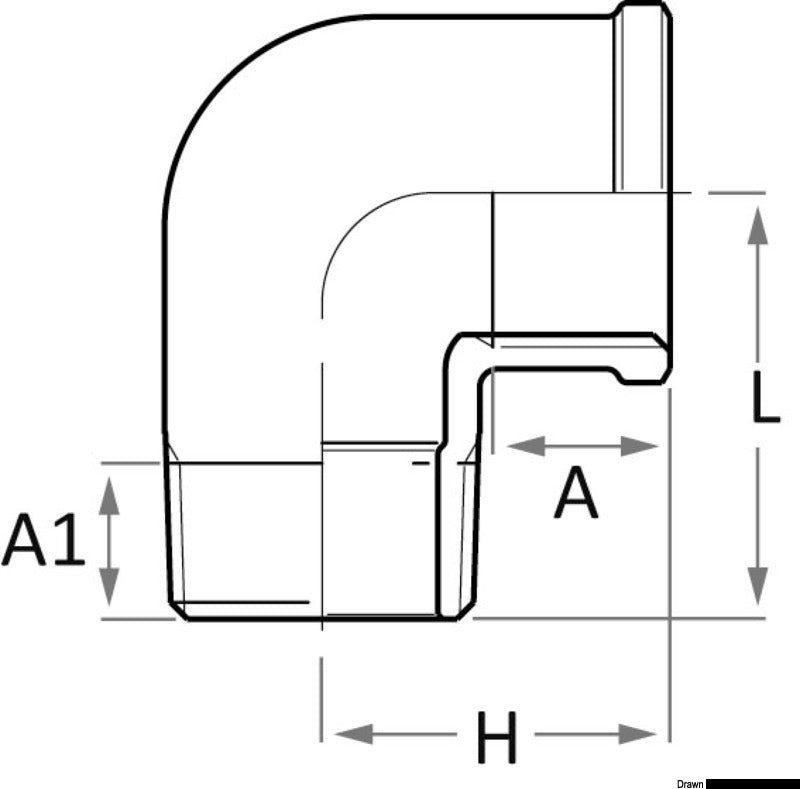

Produktets hovedmål er 46 mm i længden og 37,5 mm i højden. De tekniske tegningsmål er A = 19,1 mm og A1 = 16,8 mm. A og A1 er aksiale mål ved gevindenderne og må ikke forveksles med indvendig eller udvendig rørdiameter.
Producentnummeret er 0092B.200006, og den alternative katalognotation er 0092B#200006. Produktvægten er 250 g.
Vigtige funktioner90° bronzeknæ med én udvendig og én indvendig gevindende
1" BSP/G indvendigt gevind
1" BSPT/G1 udvendigt gevind
Gevindstandard EN 10226-1 / BS 21
Fremstillet af bronze
Længde 46 mm og højde 37,5 mm
Serie 0092B
Producentnummer 0092B.200006
Vægt 250 g
