Guidi bøjning 90° indv./udv. gevind, bronze 3″

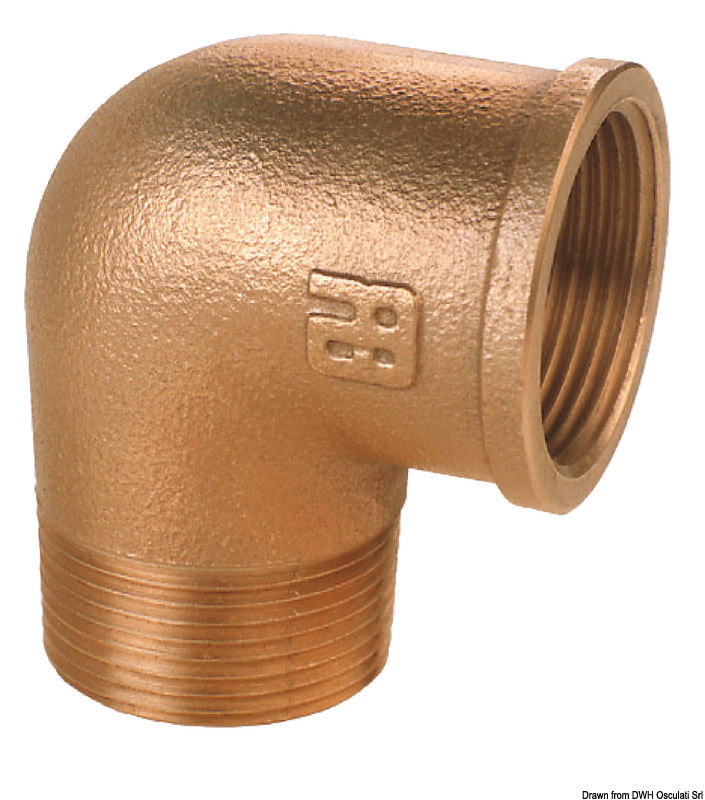

Dette GUIDI 90° M-F gevindknæ i bronze er en 3″ rørfitting til ændring af rørføringen med 90° i marine og nautiske installationer. Gevindknæet har én udvendig og én indvendig gevindtilslutning.

Begge tilslutninger har en nominel størrelse på 3″, så fittingen er lige stor i begge ender og ikke reducerende. Den er beregnet til rørsystemer med matchende 3″ BSP-gevind og korrekt han-/hungeometri. BSP- og NPT-gevind er forskellige gevindsystemer og må ikke betragtes som indbyrdes kompatible uden en dokumenteret adapter.

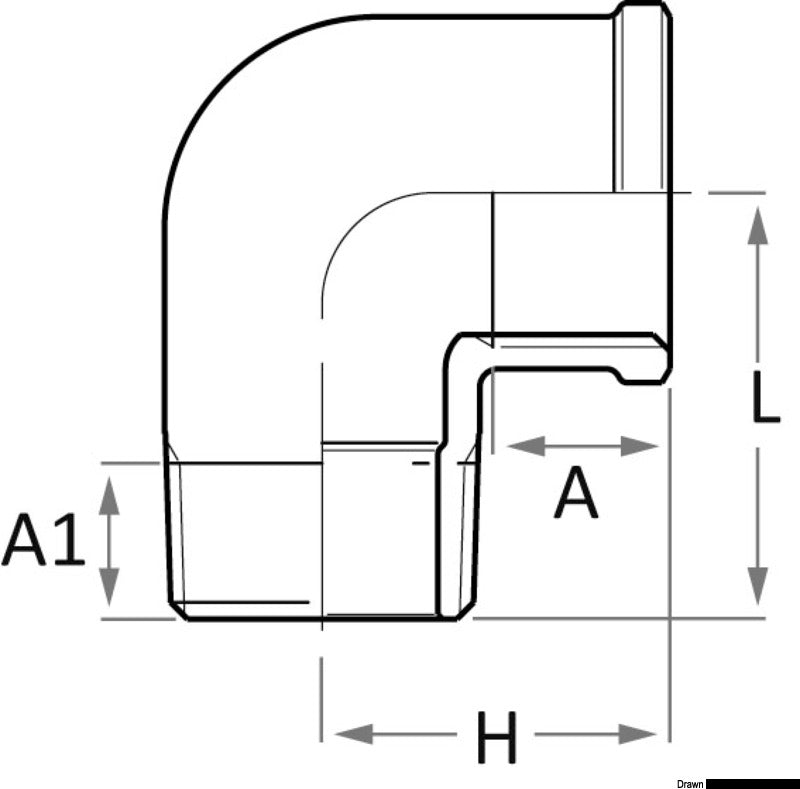

Fittingen er fremstillet i bronze. Tegningsmålene er L 94 mm og H 78 mm, mens de supplerende mål er A 28 mm og A1 29,8 mm. Gevindoplysningerne omfatter EN 10226-1 (BS 21) samt BSPP/BSPT; fordelingen af parallelt og konisk gevind mellem de to ender er ikke specificeret.

Produktet tilhører GUIDI-serien 0092B og har producentnummer 0092B.200011. Nummeret kan også forekomme med separatorformaterne 0092B#200011 og 0092B-200011.

90° gevindknæ til marine rørsystemer
M-F-tilslutning med ét han- og ét hungevind
3″ × 3″ tilslutning uden reduktion
Fremstillet i bronze
Længdemål L: 94 mm
Højdemål H: 78 mm
Gevindstandard: EN 10226-1 (BS 21)
Producentnummer: 0092B.200011
