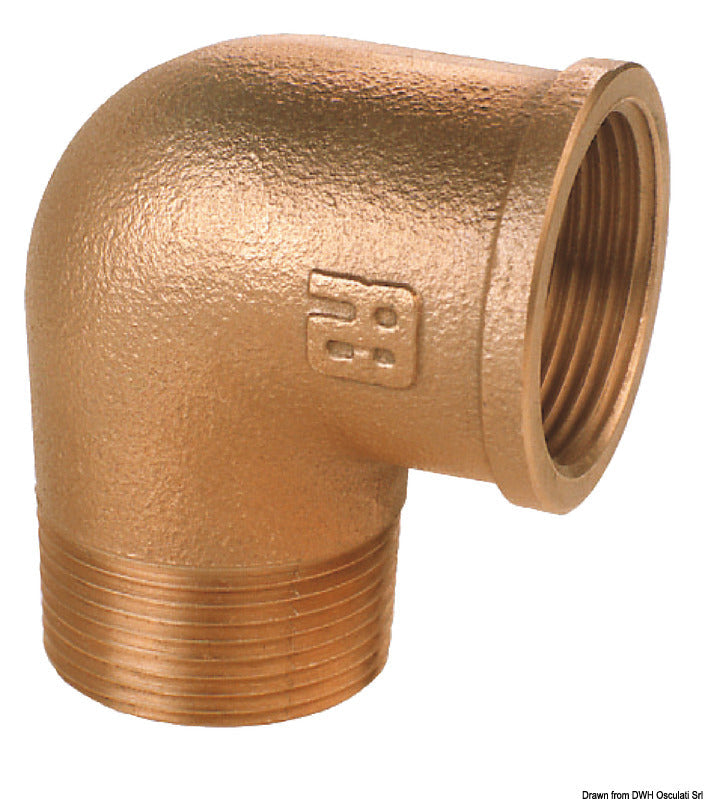

Denne Guidi 90° rørvinkel i bronze med han-/hungevind er en støbt rørfitting i serie 0092B til marine rør-, VVS- og hydraulikinstallationer. Varianten har nominelt 1 1/4" gevind på begge forbindelser og ændrer installationens retning 90°.
Rørvinklen kombinerer én udvendig og én indvendig gevindtilslutning. Konstruktionen gør det muligt at forbinde passende gevindkomponenter uden en ekstra overgang mellem han- og hunforbindelsen.

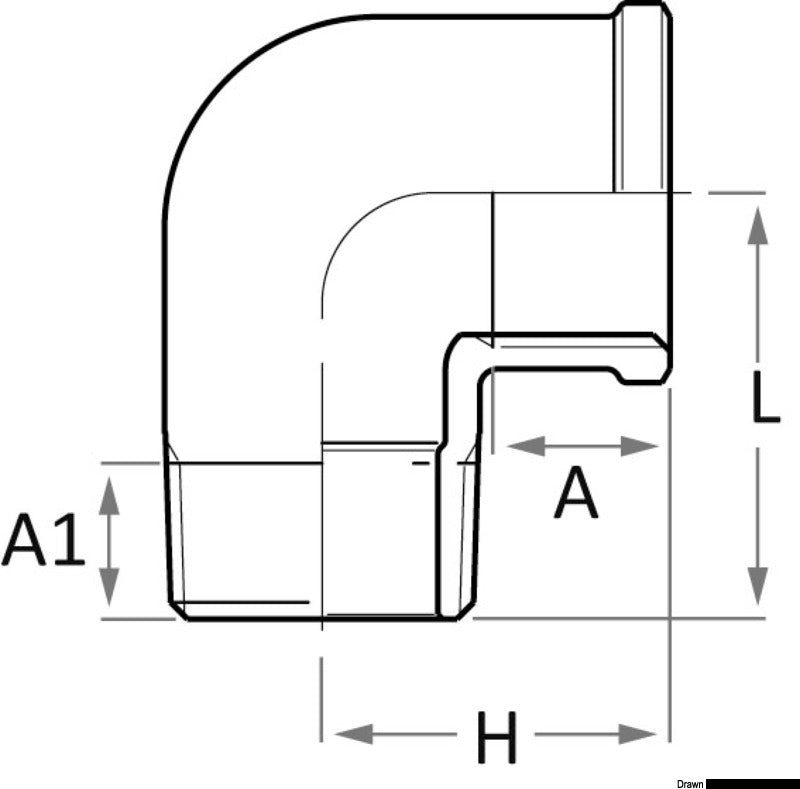

Produktet er fremstillet af bronze. De variantspecifikke mål er L 54 mm, H 45 mm, A 21,4 mm og A1 19,1 mm. Produktvægten er 390 g.
Gevindet følger EN 10226-1 (BS 21) og er beregnet til passende 1 1/4" BSP-forbindelser. BSP- og NPT-gevind er ikke direkte udskiftelige, da de har forskellige gevindprofiler. Kontrollér derfor gevindtype og nominelt mål før installation.
Guidi-varenummeret for denne variant er 0092B.200007, også skrevet 0092B#200007. En alternativ 90° bronzevinkel med to hunforbindelser findes som varenr. 17.560.06; dette er en anden tilslutningsvariant.
Vigtige funktioner90° rørvinkel med han-/hungevind
1 1/4" nominelt gevind på begge forbindelser
Fremstillet af bronze
Gevindstandard EN 10226-1 (BS 21)
Mål: L 54 mm, H 45 mm, A 21,4 mm og A1 19,1 mm
Produktvægt: 390 g
Serie: 0092B
Guidi-varenummer: 0092B.200007
