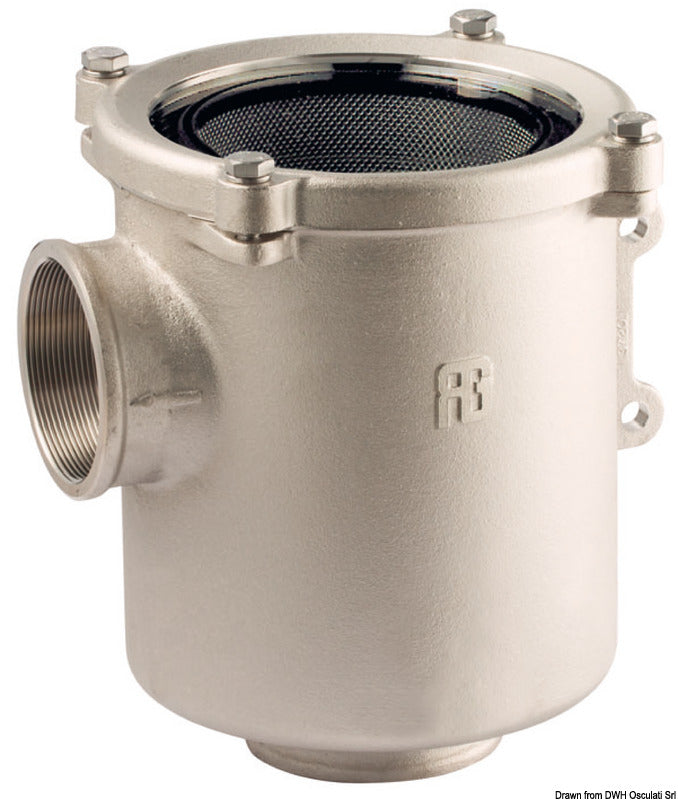

GUIDI Ionio Seewasserfilter aus vernickelter Bronze mit Polycarbonatdeckel ist ein 2"-Rohwasserfilter zur Filterung des einströmenden Kühlwassers vor Wärmetauschern von Motoren, Generatoren, Klimaanlagen, Elektromotoren und Batteriekühlsystemen. Die Ionio-Konstruktion leitet das Wasser durch den Boden ein und durch die Seite wieder aus, sodass der Filter dort eingesetzt werden kann, wo der Wasserstrom die Richtung von unten nach seitlich ändern muss.
Das Filtergehäuse besteht aus vernickelter Bronze und ist mit einem transparenten, schlagfesten Polycarbonatdeckel versehen, der eine Kontrolle des Filterkorbs ermöglicht, ohne das Gehäuse öffnen zu müssen. Das Filterelement besteht aus korrosionsbeständigem Edelstahl AISI 316L, während der Deckel mit einem seewasserbeständigen Neopren-O-Ring abgedichtet ist. Die Filterfeinheit beträgt 0,9 mm. Die Konstruktion basiert auf dem patentierten Ionio-Prinzip und ist darauf ausgelegt, Druckverluste, Luftblasen und Kavitation im Kühlwasserkreislauf zu begrenzen.

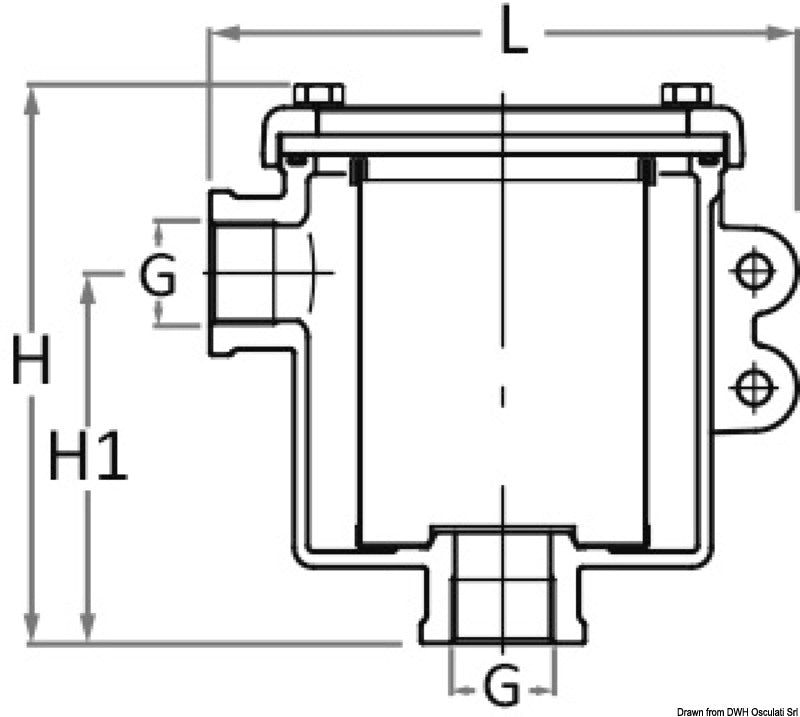

Die Anschlüsse verfügen über ein zylindrisches G 2"-BSPP-Rohrgewinde gemäß ISO 228/1 und befinden sich jeweils am Boden und an der Seite. Der Filter misst 213 mm in der Länge und 215 mm in der Höhe, während das H1-Maß 135 mm beträgt. Der Durchfluss liegt bei 30.000 l/h bei 0,1 bar Druckverlust und 96.200 l/h bei 1 bar Druckverlust. Der maximal zulässige Druck beträgt 5 bar.
Der Filter kann über die seitliche Halterung an Schotten oder Beschlägen montiert werden und sollte so platziert werden, dass ausreichend Platz vorhanden ist, um den Filterkorb herauszuziehen. Die Durchflussrichtung muss den Pfeilen auf dem Filtergehäuse folgen, und die Installation oberhalb der Wasserlinie fungiert als passive Sicherheitsmaßnahme. Nach der Montage muss das Gehäuse mit dem Potenzialausgleich des Schiffes verbunden werden, um den Filterkorb vor galvanischen Strömen zu schützen. Eine durchgängige Bronzeinstallation ab dem Seewassereinlass reduziert zudem das Risiko galvanischer Korrosion.
Das empfohlene Anzugsdrehmoment des Deckels beträgt etwa 9 Nm. Vor dem Öffnen des Filters muss der Motor gestoppt und die Seeventile geschlossen sein. Der Korb sollte regelmäßig kontrolliert und kann mit Wasser und Druckluft gereinigt werden. Nach den ersten Betriebsstunden sollte er auf Rückstände aus neuen Rohren und der Installation hin untersucht werden. Der Deckel muss korrekt geschlossen sein, bevor die Seeventile wieder geöffnet werden. Der O-Ring sollte zusammen mit dem Polycarbonatdeckel ausgetauscht werden. Der Filter ist für Wasser bestimmt und darf nicht als Vorfilter für Kraftstoff verwendet werden.
Das Modell 1164 unterliegt dem RINA Statement 2021/CS/01/4256-001 sowie der Lloyd’s Register-Zulassung LR2556185TA-01. Das Produkt ist für die Integration in die Schiffsinstallation vorgesehen und verfügt über keine eigenständige CE-Kennzeichnung. Die Zulassung umfasst nicht den Einsatz bei Feuerlöschsystemen oder für brennbare Medien.
Ersatzteile und Zubehör
Der belegte Ersatzfilterkorb hat die Art.-Nr. 17.646.03 und misst D 124 mm, D1 64 mm und H 160 mm. Ein komplettes Korbset ist als GUIDI KIT1164.000009 erhältlich, das NBR-U-Profil als KIT1164GU009, der Polycarbonatdeckel als KIT1162DI010 und der Bronzering als KIT1162AN010. Zudem sind für diese 2"-Variante das Entlüftungskit KIT1162SDI.010 und der alternative HDPE-Filtereinsatz KIT51164CEP009 erhältlich.
Wichtige Funktionen2" Ionio-Seewasserfilter mit Bodeneinlass und Seitenauslass
G 2" BSPP-Gewinde gemäß ISO 228/1
Gehäuse aus vernickelter Bronze und transparenter Polycarbonatdeckel
Filterkorb aus Edelstahl AISI 316L
Filterfeinheit: 0,9 mm
Kapazität: 30.000 l/h bei 0,1 bar Druckverlust
Kapazität: 96.200 l/h bei 1 bar Druckverlust
Max. Druck: 5 bar
Produktmaße: L 213 mm, H 215 mm und H1 135 mm
Hersteller-Artikelnummer: 1164.220009
