Dieser Guidi Ionio Seewasserfilter aus vernickelter Bronze mit transparentem Polycarbonatdeckel ist eine 2½"-Variante zur Filterung von Einlasswasser in Marineinstallationen. Der Filter hält Verunreinigungen zurück, bevor das Wasser beispielsweise an das Kühlsystem des Motors, Wärmetauscher, Generatoren oder Klimaanlagen weitergeleitet wird.
Das Filtergehäuse besteht aus vernickelter Bronze, während das transparente Polycarbonat-Gehäuse eine Kontrolle des Filterzustands ermöglicht, ohne das Gehäuse öffnen zu müssen. Das interne Filterelement besteht aus rostfreiem Edelstahl AISI 316L und die Dichtungen aus Neopren.
Die Topfkonstruktion verfügt über einen Anschluss am Boden und einen an der Seite. Das Wasser wird durch den Filter in einer 90°-Strömungsbahn vom Bodenanschluss zum seitlichen Auslass geleitet. Beide Anschlüsse verfügen über ein 2½"-BSPP-Innengewinde gemäß ISO 228-1 / BS 2779.

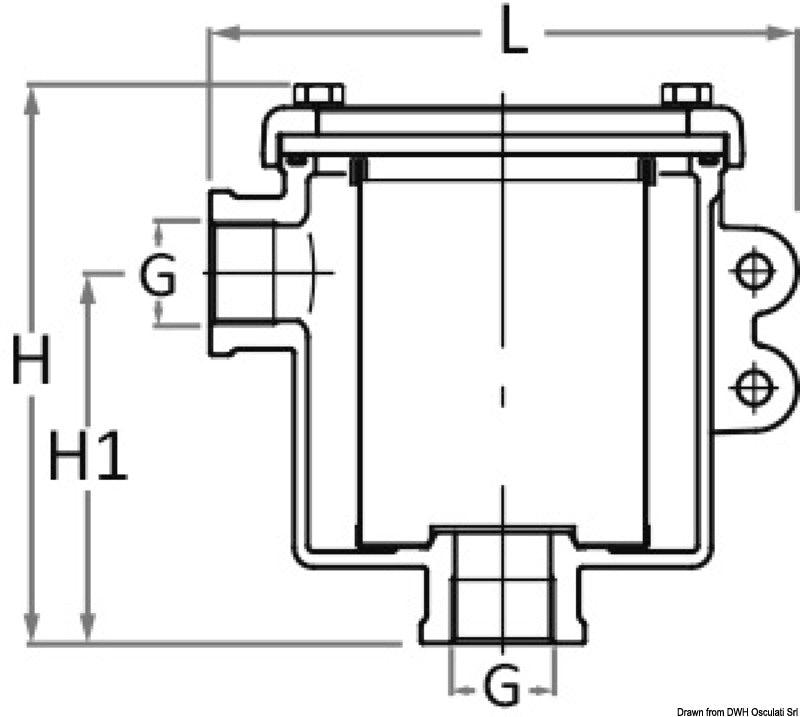

Der Filter misst 252 mm in der Länge und 243 mm in der Höhe. Die weiteren Maße der Maßzeichnung sind L1 126 mm, H1 150 mm und A 60 mm, während die Montagelöcher einen Durchmesser von 11 mm haben. Das Nettogewicht beträgt 9,0 kg.
Bei sauberem Filterelement beträgt die Durchflusskapazität 42.600 l/Stunde bei 0,1 bar Druckverlust und 134.000 l/Stunde bei 1 bar Druckverlust. Die Werte beschreiben den Durchfluss bei den angegebenen Druckverlusten und entsprechen nicht dem maximalen Arbeitsdruck des Filters.
Die Bronzeversion ist RINA DIP-typgeprüft und von Lloyd’s Register zugelassen. Das produktspezifische technische Datenblatt gibt das RINA DIP-Zertifikat 6061/1 an. Die Konstruktion ist patentiert. Der Filter ist nicht als Vorfilter für Diesel oder Benzin geeignet. Bei Bronzeinstallationen sollten auch Wassereinlass, Ventil, Fittings und Durchführung aus Bronze gewählt werden, um das Risiko galvanischer Korrosion zwischen verschiedenen Metallen zu verringern.
Ersatzteile
Der Ersatzfilterkorb mit Art.-Nr. 17.646.04 passt speziell für diesen Filter. Der Korb ist aus rostfreiem Edelstahl 316 gefertigt und hat die Maße D 155 mm, D1 93,5 mm und H 188 mm. Die zugehörige Guidi-Ersatzteilnummer lautet KIT1164.000010, auch geschrieben als KIT1164#000010.
Wichtige Funktionen2½" BSPP-Innengewindeanschlüsse
Boden-Einlass und Seiten-Auslass mit 90°-Strömungsbahn
Filtergehäuse aus vernickelter Bronze
Transparenter Polycarbonatdeckel zur visuellen Kontrolle
Filterelement aus Edelstahl AISI 316L
Neoprendichtungen
Durchfluss von 42.600 l/Stunde bei 0,1 bar Druckverlust
Durchfluss von 134.000 l/Stunde bei 1 bar Druckverlust
RINA DIP-typgeprüft und von Lloyd’s Register zugelassen
Hersteller-Artikelnummer 1164.220010
