Guidi Kuglehane "Non stick" bronze, 3"

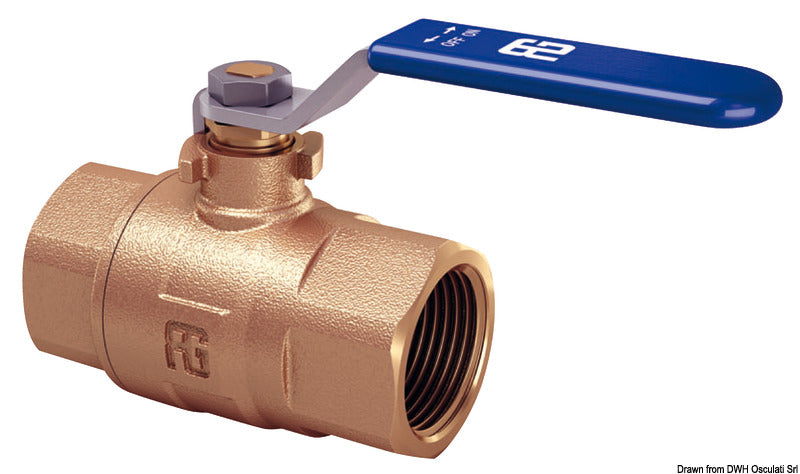

Denne GUIDI kugleventil i bronze med F/F-gevind og fuldt gennemløb er en manuelt håndtagsbetjent 2-vejsventil til maritime rørsystemer. Den aktuelle variant har 3" indvendigt gevind i begge ender og tilhører GUIDI serie 2300.

Ventilens fulde gennemløb giver væsken passage gennem ventilen uden den indsnævring, der findes i ventiler med reduceret boring. Flowkapaciteten er 800.000 l/time, svarende til 800 m³/time, ved et målepunkt på 1 bar. Ventilen kan anvendes i dokumenterede marine systemer såsom hydrauliske kredsløb, afløbssystemer samt kølekredsløb til motorer og generatorer.

Ventilhus og endestykke er fremstillet af CC499K-bronze. Ventilsæder og pakningsring er af PTFE, mens O-ringen er af EPDM. Kugle og spindel er fremstillet af messing med korrosionsbestandig overfladebehandling. Håndtag og møtrik er udført i AISI 304 rustfrit stål. Kuglens overfladebehandling reducerer friktion og begrænser vedhæftning af marine organismer.

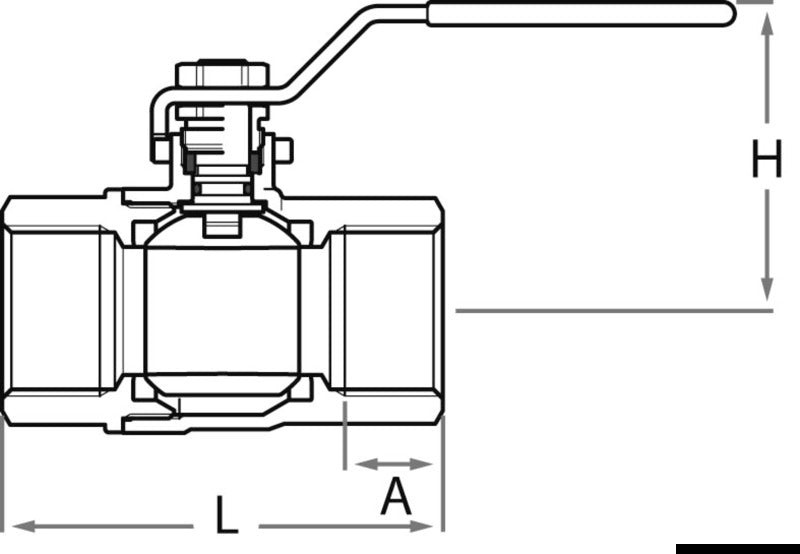

Produktets L-mål er 177 mm, H-målet er 178 mm, og det særskilt angivne A-mål er 33,3 mm. Gevindet er angivet som BSPP med standardhenvisningen EN 10226/1 (BS 21). Det parallelle gevind tætner ikke alene og skal derfor monteres med en egnet pakning, O-ring eller gevindtætning.

Serie 2300 er RINA-typegodkendt med reference til ISO 9093:2020 og omfattet af Lloyd’s Register-typegodkendelse. RINA-godkendelsen omfatter installation i mindre fartøjer med en skroglængde på op til 24 m, når monteringen udføres efter installationsanvisningerne og ISO 9093:2020. Lloyd’s Register-godkendelsen omfatter ikke anvendelse i brandslukningssystemer eller med brændbare medier.

Producentens artikelnummer er 2300.200011. Det størrelsesspecifikke håndtags- og møtriksæt KIT2300.500011 passer til denne 3"-variant. En matchende skroggennemføring i bronze findes som varenr. 17.551.09.

Håndtagsbetjent 2-vejs kugleventil
3" F/F-tilslutning med indvendigt gevind i begge ender
Fuldt gennemløb
Flowkapacitet: 800.000 l/time ved 1 bar
Ventilhus og endestykke i CC499K-bronze
PTFE-ventilsæder og EPDM-O-ring
Håndtag og møtrik i AISI 304 rustfrit stål
L-mål: 177 mm, H-mål: 178 mm og A-mål: 33,3 mm
RINA- og Lloyd’s Register-typegodkendt
