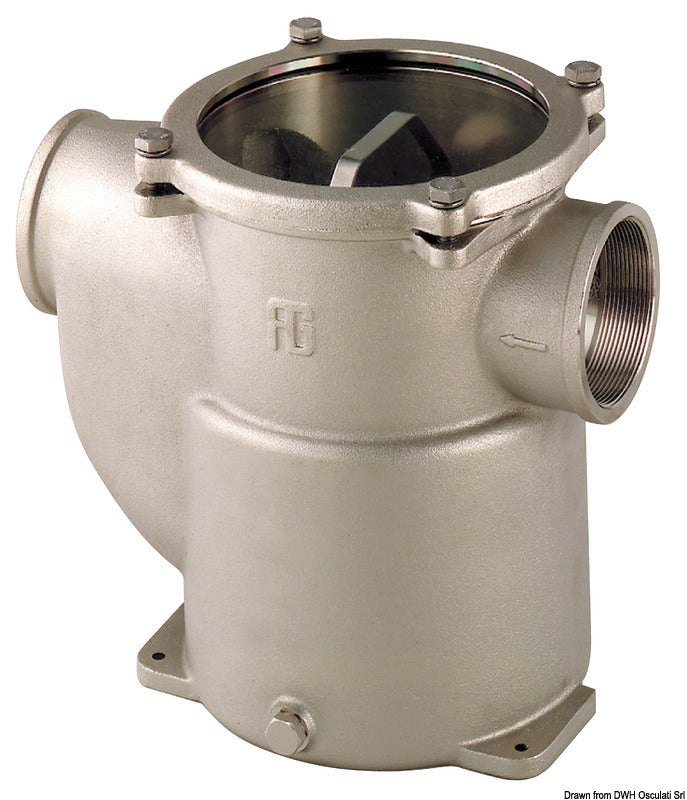

Dieser Guidi Mediterraneo Kühlwasserfilter aus vernickelter Bronze mit Polycarbonatdeckel ist das Modell 1162 mit G 1 1/4" BSPP-Anschlüssen. Der Filter wird in die Wasseransaug- oder Saugleitung des Motors eingebaut und hält Verunreinigungen zurück, bevor das Seewasser zum Kühlsystem des Motors, zu Wärmetauschern, Generatoren oder maritimen Klimaanlagen geleitet wird.
Das Filtergehäuse besteht aus vernickelter Bronze und verfügt über einen internen Filterkorb aus Edelstahl 316L. Der transparente Deckel aus schlagfestem Lexan-Polycarbonat ermöglicht die Überprüfung des Filterkorbzustands, ohne das Gehäuse öffnen zu müssen. Der Deckel ist mit einem Neopren-O-Ring abgedichtet und wird mit Sechskantschrauben befestigt; das empfohlene Anzugsdrehmoment für diese Größe beträgt ca. 6 Nm.
Die Wasserführung verläuft gerade von Seite zu Seite. Der abgerundete Unterteil wurde konstruiert, um Druckverluste, Luftblasen und Kavitation zu reduzieren. Bei sauberem Filter beträgt der Durchfluss 8.800 l/h bei 0,1 bar Druckverlust und 27.700 l/h bei 1 bar Druckverlust. Die Maschenweite beträgt 0,9 mm.

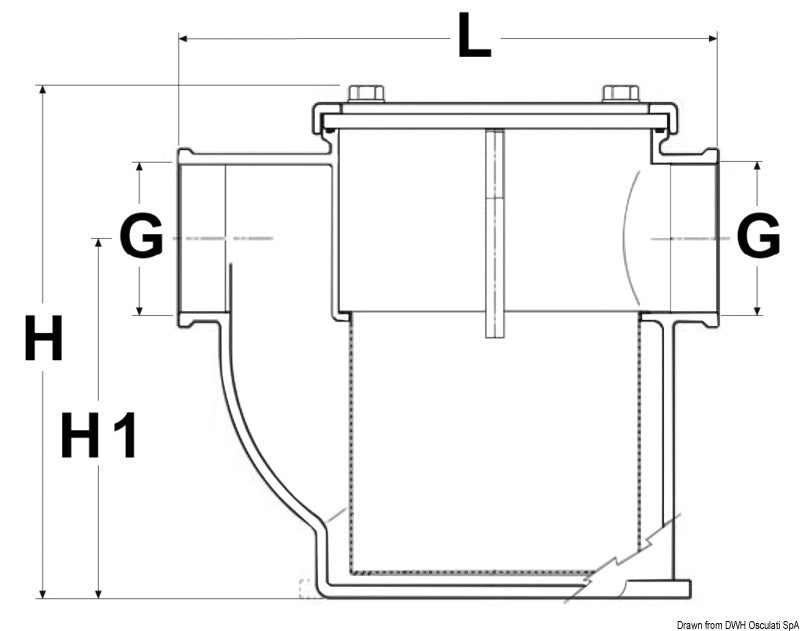

Der Filter misst 184 mm in der Länge und 176 mm in der Höhe, wobei das H1-Maß 122 mm beträgt. Der Außendurchmesser beträgt 150 mm, das L1-Maß 83 mm und die Montagelöcher haben einen Durchmesser von Ø6,5 mm. Der Filterkorb misst Ø98 × 148 mm mit einem H1-Maß von 95 mm.
Der Filter muss horizontal montiert, an den Befestigungspunkten fixiert und in der angegebenen Strömungsrichtung installiert werden. Über dem Filter muss ausreichend Freiraum für die Entnahme und Reinigung des Korbes vorhanden sein. Ein Potenzialausgleich wird empfohlen, um das Risiko galvanischer Korrosion zu verringern, und die Installation oberhalb der Wasserlinie wird aus Sicherheitsgründen empfohlen. Die Verwendung von Bronze bei den übrigen Einlasskomponenten hilft, eine ungünstige Vermischung von Metallen zu vermeiden.
Der Filterkorb muss regelmäßig mit Wasser und bei Bedarf mit Druckluft kontrolliert und gereinigt werden. Der Motor muss abgeschaltet und die Wasseransaugventile müssen geschlossen sein, bevor der Filter geöffnet wird. Das Gehäuse kann über die Ablassschraube entleert werden, wenn sich das Boot an Land befindet. Das Produkt darf nicht als Vorfilter für Diesel oder Benzin verwendet werden.
Der Filter ist patentiert und nach RINA DIP sowie Lloyd’s Register klassifiziert. Die Herstellernummer lautet 1162.220007. Zu den kompatiblen Ersatzteilen gehören der Filterkorb Art.-Nr. 17.645.02 und Guidi KIT1162CE007, der Bronzering KIT1162AN007, die Polycarbonatscheibe KIT1162DI007 sowie die Ablassschraube KIT1281T002.
Wichtige FunktionenG 1 1/4" zylindrisches BSPP-Gewinde nach ISO 228/1
Gehäuse aus vernickelter Bronze
Transparenter Deckel aus Lexan-Polycarbonat
Filterkorb aus Edelstahl 316L
Durchfluss: 8.800 l/h bei 0,1 bar Druckverlust
Durchfluss: 27.700 l/h bei 1 bar Druckverlust
Horizontale Montage mit Wasserführung von Seite zu Seite
Ablassschraube mit Neopren-O-Ring
RINA DIP und Lloyd’s Register zertifiziert
Für Kühlwassersysteme von Motoren und andere marine Rohwassersysteme
