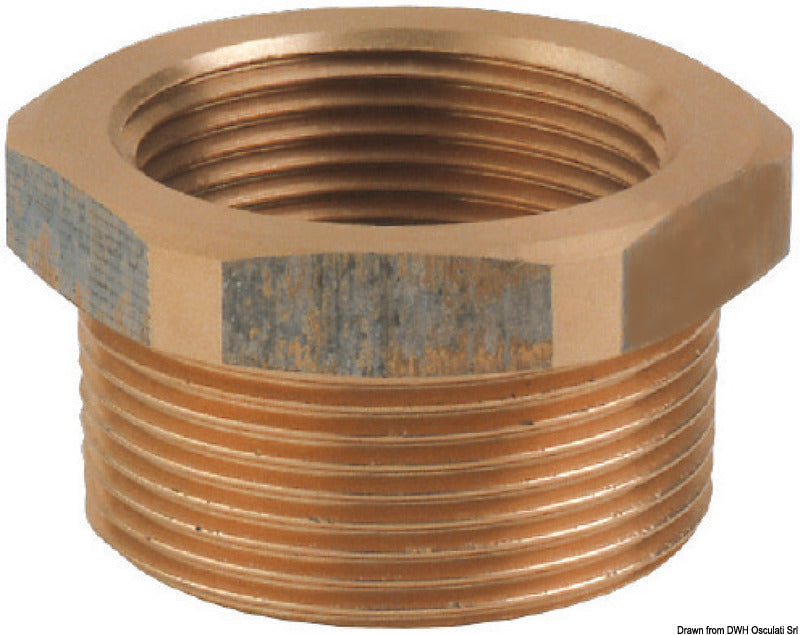

Denne GUIDI reduktionsbøsning i bronze med udvendigt/indvendigt gevind er en lige M-F-rørfitting i serie 0241B. Varianten reducerer fra 3/8" udvendigt gevind til 1/4" indvendigt gevind og har producentnummer 0241B.200202.
Reduktionsbøsningen bruges til at forbinde rørkomponenter med forskellige gevindstørrelser i marine og hydrauliske installationer. Det udvendige 3/8"-gevind monteres i en tilsvarende indvendig forbindelse, mens det indvendige 1/4"-gevind modtager en komponent med udvendigt gevind.
Fittingen er fremstillet af bronze, som giver korrosionsbestandighed og langsigtet stabilitet i marine systemer. Den kompakte, lige konstruktion har en sekskantet værktøjsflade, så bøsningen kan monteres med fastnøgle. Nøglevidden er 19 mm.

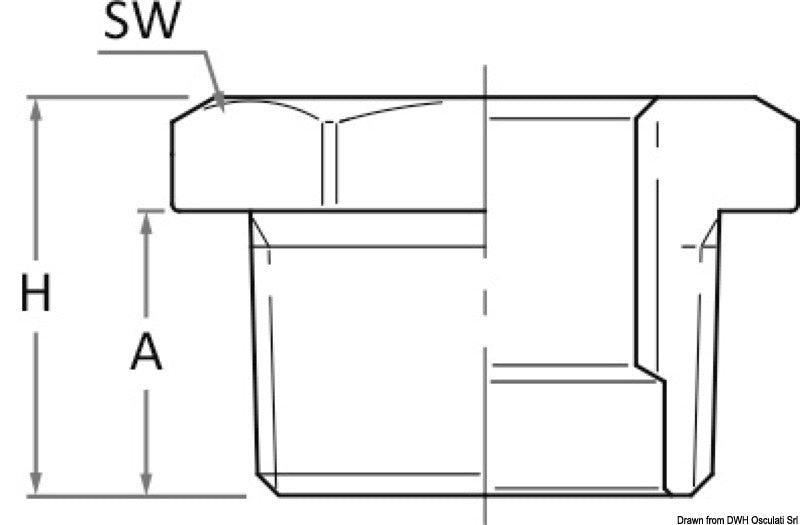

Den samlede produkthøjde H er 17,5 mm, mens A-målet fra fittingens bund til undersiden af sekskantdelen er 11,5 mm. Gevindene følger EN 10226-1 / BS 21. NPT-kompatibilitet er ikke dokumenteret, så installationens gevindtype skal kontrolleres før montering.
Vigtige funktionerLige M-F-reduktionsbøsning i bronze
3/8" udvendigt gevind
1/4" indvendigt gevind
Samlet højde: 17,5 mm
A-mål: 11,5 mm
Nøglevidde: 19 mm
Gevindstandard: EN 10226-1 / BS 21
Serie: 0241B
Producentnummer: 0241B.200202
Udførelse: Fig. 1
