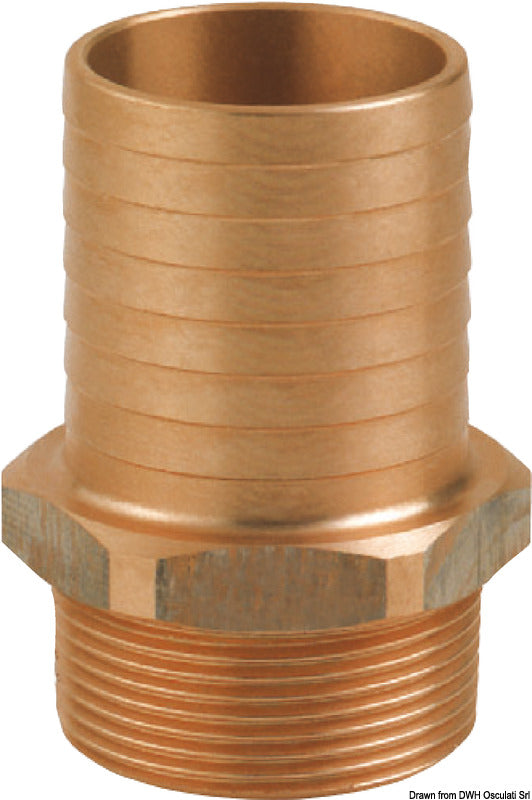

Denne GUIDI slangestuds i bronze med udvendigt gevind er en lige slangekobling i serie 1004B. Varianten har udvendigt G 2" BSPP-rørgevind og en slangestuds til fleksibel slange med et nominelt tilslutningsmål på 50 mm. Den er beregnet til forbindelser mellem rørfittings og slanger i marine rørsystemer og hydrodynamiske installationer om bord.
Slangestudsen er fremstillet af bronzelegeringen CC499K. Udformningen og studsens længde understøtter fastgørelse med slangeklemmer i overensstemmelse med marine installationsprincipper. Konstruktionen er udformet til at mindske tryktab samt reducere dannelsen af luftbobler og kavitation i væskesystemet.
Det udvendige G 2" gevind er et cylindrisk BSPP-rørgevind efter ISO 228/1 og BS 2779. Da BSPP er et parallelt gevind, skal forbindelsen tætnes med en egnet pakning, O-ring, skive eller gevindtætning afhængigt af modpartens konstruktion. Gevindet kræver en kompatibel fitting med indvendigt G 2" BSPP-gevind og må ikke forveksles med NPT.

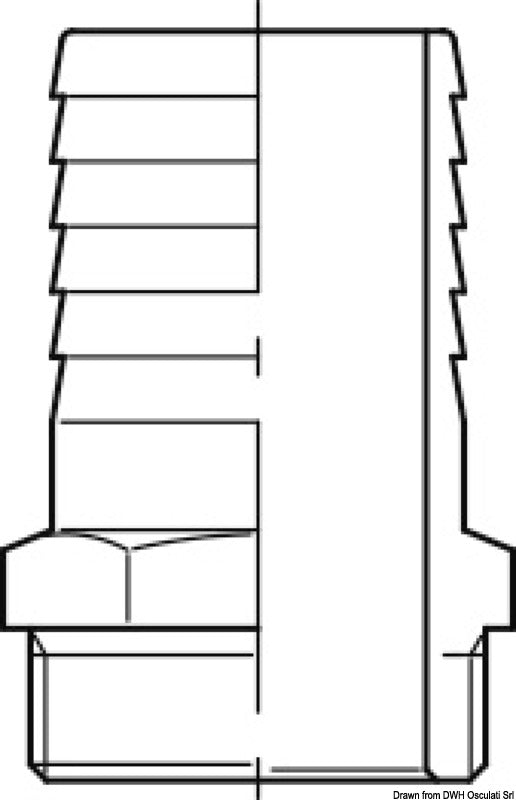

Den samlede aksiale længde er 75 mm. Slangestudssektionen måler 48 mm, gevind-/endedelmålet er 16 mm, og nøglevidden over sekskanten er 65 mm. Målfeltet F ved gennemløbet eller slangeenden er 44,5 mm. Produktet har en dokumenteret trykmodstand på 40 bar; denne angivelse er ikke en individuel PN-klasse eller et angivet kontinuerligt arbejdstryk.
Serie 1004B er egnet til passage af drikkevand. RINA-typegodkendelse DIP235223CS/001 omfatter serien til installation på småbåde med en skroglængde på op til 24 m, når installationen udføres efter de relevante anvisninger og ISO 9093:2020. Serien er desuden omfattet af typegodkendelsesdokumentation fra Lloyd’s Register for marine filtrerings- og distributionssystemer.
Producentnummeret for denne 2" × 50 mm-variant er 1004B.200175. Dokumenterede distributørreferencer er FNI 1820043 og Imnasa 43250423. For at begrænse risikoen for galvanisk korrosion anbefales det at anvende kompatible materialer gennem rørsystemet.
Vigtige funktionerLige slangestuds i bronzelegering CC499K
Udvendigt G 2" BSPP-gevind
Til fleksibel slange med nominelt 50 mm tilslutningsmål
Gevindstandard ISO 228/1 og BS 2779
Samlet aksial længde: 75 mm
Nøglevidde: 65 mm
Dokumenteret trykmodstand: 40 bar
Egnet til passage af drikkevand
RINA-typegodkendt serie til småbåde op til 24 m
Producentnummer: 1004B.200175
