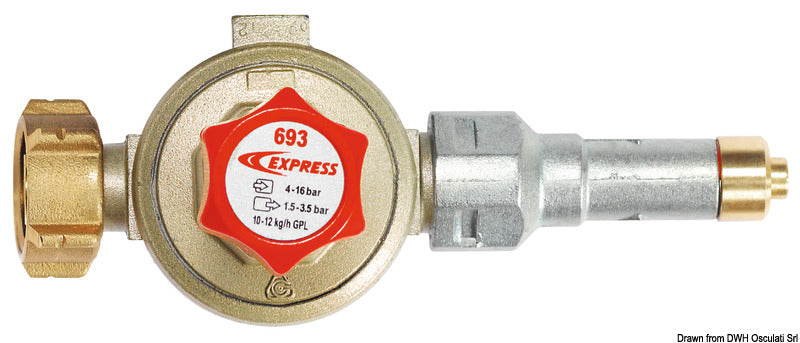

Dieser Gasdruckregler für die Rafale-Schrumpfpistole von Guilbert Express ist die Variante Zone 5 für die Türkei. Er wird zur Regelung und zum Anschluss der Propangasversorgung an den Schrumpfpistolen Rafale 4040 und Rafale+ 4065 verwendet und trägt die Herstellerreferenz 693R5.
Der Hochdruckregler ist für Propan in der Gasphase ausgelegt. Er arbeitet mit einem Eingangsdruck von 4–16 bar und einem regelbaren Ausgangsdruck von 1,5–3,5 bar. Der angegebene maximale Gasdurchfluss beträgt 10–12 kg/h.
Der länderspezifische Eingang folgt dem türkischen G.8-Standard und verfügt über ein W21,8 × 1/14 LH-Linksgewinde. Der Ausgang ist ein 3/8″-Linksgewinde für die weitere Verbindung zum Schlauchsystem der Schrumpfpistole. Die Variante ist ausschließlich für Gasflaschen mit dem entsprechenden türkischen Anschluss vorgesehen.
Der Regler verfügt über ein Sicherheitsventil gegen zu hohen Gasdurchfluss sowie eine automatische Gasabsperrung bei Schlauchbruch oder übermäßigem Durchfluss. Nach der Überprüfung der Installation wird die Sicherheitsfunktion über die manuelle Reset-Taste reaktiviert. Die Gasflussrichtung ist bei der Montage zu beachten, und Dichtungen sowie Anschlüsse sind auf Dichtheit zu prüfen. Die Lecksuche erfolgt mit Seifenwasser oder einem anderen schaumbildenden Mittel und niemals mit offener Flamme.
Der Regler kann zusammen mit der Schrumpfpistole unter der Art.-Nr. 46.177.00 verwendet werden, welche einen separaten länderspezifischen Regler erfordert. Der Hersteller empfiehlt den Austausch des Reglers nach zehn Jahren normalem Gebrauch.
Wichtige FunktionenVariante Zone 5 für die Türkei
Für Rafale 4040 und Rafale+ 4065
Für Propan in der Gasphase
Eingangsdruck: 4–16 bar
Regelbarer Ausgangsdruck: 1,5–3,5 bar
Max. Gasdurchfluss: 10–12 kg/h
Eingang: W21,8 × 1/14 LH, Turkish G.8
Ausgang: 3/8″-Linksgewinde
Sicherheitsventil mit automatischer Gasabsperrung
Manuelle Reset-Taste
