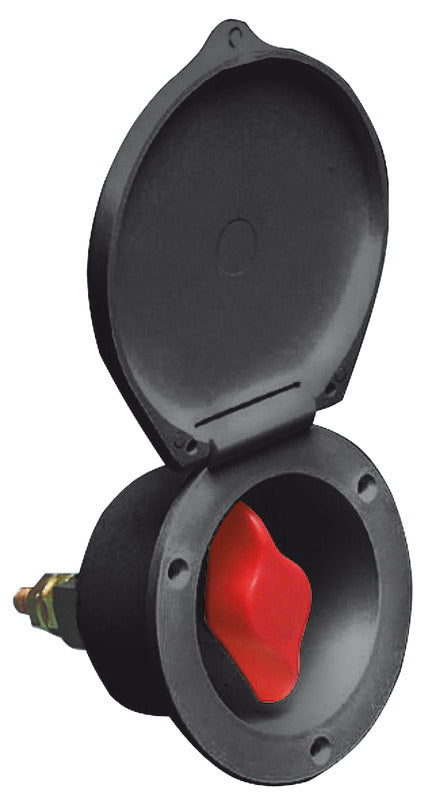

Dieser Heavy Duty Marine-Batteriehauptschalter für den Einbau ist ein schwarzer Hauptstromschalter für elektrische Anlagen auf Booten. Er ist für den versenkten Einbau vorgesehen und mit bis zu 280 A Dauerstrom sowie 2500 A für 5 Sekunden belastbar.
Der Schalter wird mit einem abnehmbaren Schlüssel aus vernickeltem Messing betätigt. Die Konstruktion verfügt über zwei elektrische Anschlussbolzen auf der Rückseite mit jeweils 10 mm Durchmesser. Durch den abnehmbaren Schlüssel kann die Batterieverbindung unterbrochen und der Betätigungsgriff entfernt werden.
Die Montage erfordert einen runden Ausschnitt von Ø80 mm. Der Frontflansch hat einen Nenndurchmesser von 105 mm, während die maximale Breite über dem Klappdeckel 113,5 mm beträgt. Die Gesamthöhe beträgt 124,5 mm und die Einbautiefe inklusive Anschlüssen 99 mm. Der Flansch wird durch drei Montagebohrungen mit 80 mm Lochabstand befestigt.
Der Batterieschalter muss gemäß ISO 10133 in die Plusleitung der Batterie eingebaut werden. Er ist CE-baumustergeprüft gemäß der Richtlinie 94/25/EG.
Ein passender Ersatzschlüssel ist separat unter der Art.-Nr. 14.385.51 erhältlich.
Wichtige Funktionen280 A maximaler Dauerstrom
2500 A maximaler Strom für 5 Sekunden
Abnehmbarer Schlüssel aus vernickeltem Messing
Zwei Anschlussbolzen mit Ø10 mm
Versenkter Einbau in Ø80 mm Ausschnitt
Flanschdurchmesser von 105 mm
Einbautiefe von 99 mm inklusive Anschlüssen
Drei Montagebohrungen mit 80 mm Lochabstand
CE-baumustergeprüft gemäß Richtlinie 94/25/EG
Montage an der positiven Batterieleitung gemäß ISO 10133
