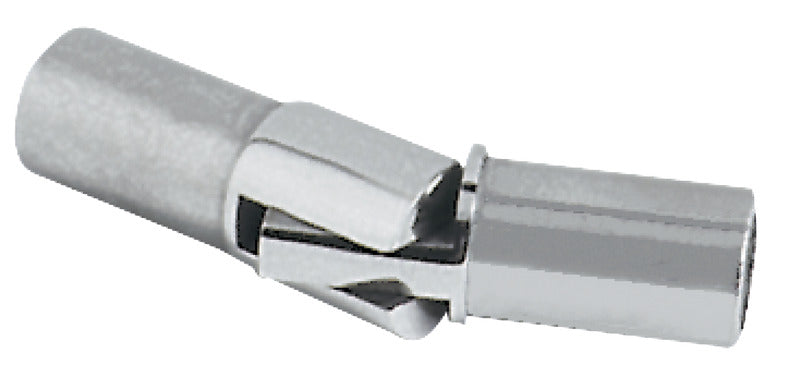

Innenliegendes 90°-Drehgelenk für Verdeckrohre ist ein bewegliches Winkelgelenk zur Verbindung von Rohren in Verdeck-, Bimini- und Markisengestellen. Diese Variante ist für Rohre mit 20 mm Außendurchmesser und 1,2 mm Wandstärke vorgesehen.
Die Enden des Gelenks werden in die kompatiblen Rohre eingeführt, sodass der Beschlag als innenliegender Teil der Rohrkonstruktion fungiert. Die zentrale, bewegliche Verbindung bildet einen Winkel von 90° und macht den Beschlag ideal für Verbindungen, bei denen sich die Rohre des Gestells um das Gelenk bewegen müssen.
Der Beschlag ist aus rostfreiem Edelstahl AISI 316 mit spiegelpolierter Oberfläche gefertigt. Das Einsteckteil hat einen Außendurchmesser von 17,4 mm und einen Innendurchmesser von 13,5 mm. Die Einstecktiefe beträgt 25 mm, während die Querbohrung einen Durchmesser von 5 mm aufweist.
Ein Rohr von 20 x 1,2 mm hat einen nominalen Innendurchmesser von 17,6 mm, was dem Einsteckdurchmesser des Beschlags von 17,4 mm entspricht. Bitte überprüfen Sie vor der Montage sowohl den Außendurchmesser als auch die Wandstärke des Rohrs, da Schwestervarianten für andere Rohrdimensionen abweichende Einsteckmaße aufweisen.
Wichtige FunktionenInnenliegendes, bewegliches 90°-Rohrgelenk
Für Verdeck-, Bimini- und Markisenrohre
Für Rohre Ø 20 x 1,2 mm
Spiegelpolierter Edelstahl AISI 316
Außendurchmesser Einsteckteil: 17,4 mm
Innendurchmesser Einsteckteil: 13,5 mm
Einstecktiefe: 25 mm
Querbohrung: Ø 5 mm
Produktgewicht: 91 g
