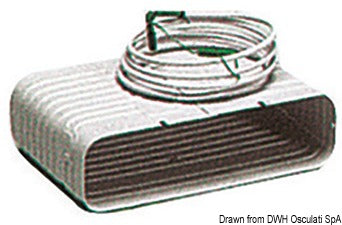

Dieser Isotherm Kastenverdampfer für Kühlschränke bis 150 l, Modell S3, ist eine separate Verdampferkomponente für ein modulares Marine-Kühlsystem. Er ist für einen isolierten Kühlraum von bis zu 150 l oder ein Gefrierfach von bis zu 50 l bei −12 °C ausgelegt.
Der Verdampfer hat eine geschlossene, O-förmige Konstruktion mit Produktabmessungen von 320 × 230 × 100 mm. Die Kastenform kann ein kleineres innenliegendes Gefrierfach bilden, wenn der Verdampfer mit einer passenden Front oder Klappe montiert wird.
Schnellkupplungen für den Kühlkreislauf sowie ein Thermostat sind im Lieferumfang enthalten. Eine vollständige Installation erfordert sowohl ein separates Kühlaggregat als auch einen Verdampfer. Das nachweislich passende Kühlaggregat für diese Variante hat die Art.-Nr. 50.932.00.
Der Verdampfer sollte so hoch wie möglich im Kühlraum platziert und vorzugsweise horizontal montiert werden. Für die Führung von Flexrohren und Kupplungen durch die Kühlschrankwand und eventuelle Schotten wird ein Durchgangsloch von Ø30 mm verwendet. Das Thermostatgehäuse kann innerhalb oder außerhalb des Kühlraums montiert werden, muss jedoch trocken und vor Beschädigungen geschützt platziert werden.
Beim Zusammenbau der Schnellkupplungen wird zuerst das dünne Kapillarrohr verbunden. Das feste Kupplungsteil wird festgehalten, während die Überwurfmutter gedreht wird; das abschließende Festziehen erfolgt mit 21- und 24-mm-Maulschlüsseln. Die Schutzkappen sollten aufbewahrt werden, damit die Kupplungen bei einer späteren Demontage sofort verschlossen werden können.
Wichtige FunktionenKastenförmiger, geschlossener O-Verdampfer
Für Kühlschrankvolumen bis 150 l
Für Gefriervolumen bis 50 l bei −12 °C
Produktabmessungen: 320 × 230 × 100 mm
Schnellkupplungen für den Kühlkreislauf
Thermostat im Lieferumfang enthalten
Passendes separates Kühlaggregat: Art.-Nr. 50.932.00
Empfohlene horizontale Montage hoch im Kühlraum
Durchgangsloch für Rohre und Kupplungen: Ø30 mm
